Dettagli:
Termini di pagamento e spedizione:
|
parole chiavi: | Modulo del ricetrasmettitore di SFP | Connettore: | Duplex LC |
---|---|---|---|
Alimentazione elettrica: | 3.3V | Applicazione: | 100GBASE-LR4 |
Supporto: | In avanti correttivo | Gamma di temperature: | 0°C a 70°C |
Evidenziare: | ricetrasmettitore 10km di 100G QSFP28,Ricetrasmettitore di SMF 100G QSFP28,Modulo del ricetrasmettitore di 100GBASE-LR4 SFP |

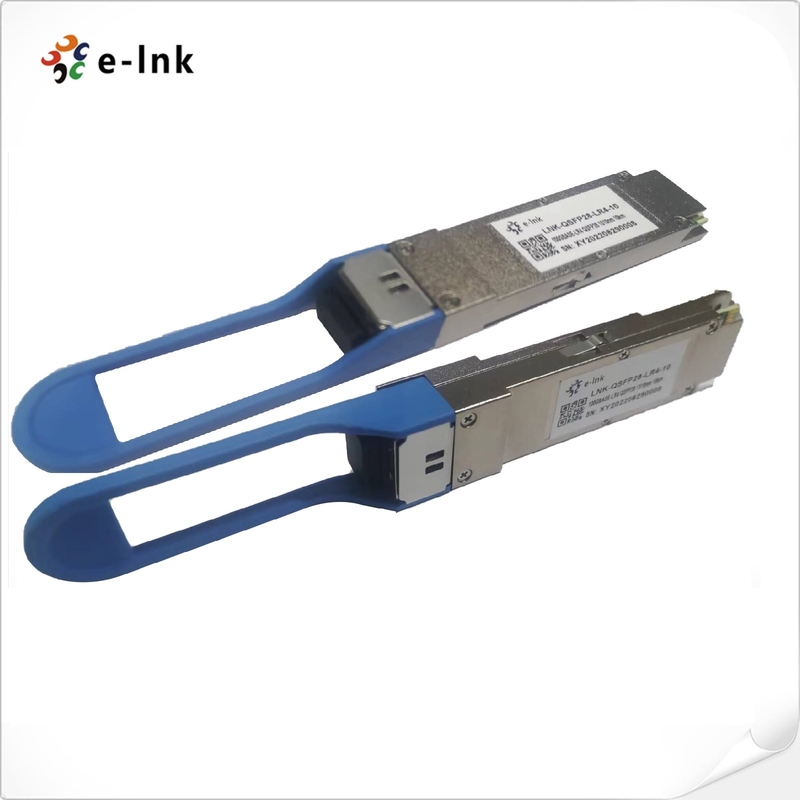

Connettore di LC del duplex di singolo modo del ricetrasmettitore QSFP28 del modulo 100G 10KM di SFP della fibra
vantaggi del ricetrasmettitore di 100G QSFP
►4 progettazione dei vicoli MUX/DEMUX
►WDM TOSA/ROSA di lan integrato per una portata di fino a 10 chilometri sopra SMF
►Funzioni diagnostiche digitali incorporate
►Contributo 100GBASE-LR4 alla linea tasso di 103.125Gbps e di OTU4 per la linea tasso di 111.81Gbps
Applicazioni
►Rete locale (lan)
►Rete in area geografica (WAN)
►Commutatori di Ethernet ed applicazioni del router
Panoramica
Il LNK-QSFP28-LR4-10 è un modulo del ricetrasmettitore progettato per le applicazioni di comunicazioni ottiche di 10km. La progettazione è compiacente a 100GbASE-LR4 del chip di IEEE 802.3bm CAUI-4 di norma di clausola 88 di IEEE 802.3-2012 alla norma standard elettrica del modulo ITU-T G.959.1-2012-02. Il modulo converte 4 canali di input (ch) di 25,78 GBP in dati elettrici 27.95Gbps in 4 segnali ottici dei vicoli e li multiplexa in un singolo canale per la trasmissione ottica 100Gb/s. Inverso, dal lato del ricevitore, il modulo otticamente demultiplexa un input 100Gb/s in 4 segnali dei vicoli e li converte in 4 vicoli ha prodotto i dati elettrici.
Parametri ottici (= VCC = 3,0 - 3,6 volt SUPERIORI del °C 0 - 70,)
Parametro |
Simbolo |
Min |
Tipo |
Massimo |
Unità |
Rif. |
||
Trasmettitore |
||||||||
Assegnazione di lunghezza d'onda |
L0 |
1294,53 |
1295,56 |
1296,59 |
nanometro |
|
||
L1 |
1299,02 |
1300,05 |
1301,09 |
nanometro |
|
|||
L2 |
1303,54 |
1304,58 |
1305,63 |
nanometro |
|
|||
L3 |
1308,09 |
1309,14 |
1310,19 |
nanometro |
|
|||
rapporto di soppressione di Laterale modo |
SMSR |
30 |
- |
- |
dB |
|
||
Potere medio totale del lancio |
Pinta |
-4 |
- |
8,3 |
dBm |
|
||
Potere medio del lancio, ogni vicolo |
|
-4 |
- |
4,5 |
dBm |
|
||
Differenza nel potere del lancio fra qualsiasi due vicoli (OMA) |
|
- |
- |
6,5 |
dB |
|
||
Ampiezza ottica di modulazione, ogni vicolo |
OMA |
-4 |
|
4,5 |
dBm |
|
||
Potere del lancio in OMA meno la pena della dispersione e del trasmettitore (TDP), ogni vicolo |
|
-4,8 |
- |
|
dBm |
|
||
TDP, ogni vicolo |
TDP |
|
|
2,2 |
dB |
|
||
Rapporto di estinzione |
ER |
4 |
- |
- |
dB |
|
||
Definizione della maschera di occhio del trasmettitore {X1, X2, X3, Y1, Y2, Y3} |
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
|
|
||
Tolleranza ottica di attenuazione di riflessione |
|
- |
- |
20 |
dB |
|
||
Trasmettitore spento del lancio medio, ogni vicolo |
Poff |
|
|
-30 |
dBm |
|
||
Rumore relativo di intensità |
Rin |
|
|
-128 |
dB/HZ |
1 |
||
Tolleranza ottica di attenuazione di riflessione |
|
- |
- |
12 |
dB |
|
||
Ricevitore |
||||||||
Soglia di danno |
THd |
3,3 |
|
|
dBm |
1 |
||
Potere medio all'input del ricevitore, ogni vicolo |
R |
-10,6 |
|
0 |
dBm |
|
||
Accuratezza di RSSI |
|
-2 |
|
2 |
dB |
|
||
Riflettanza del ricevitore |
Rrx |
|
|
-26 |
dB |
|
||
Potere del ricevitore (OMA), ogni vicolo |
|
- |
- |
3,5 |
dBm |
|
||
Il LOS De-asserisce |
LOSD |
|
|
-15 |
dBm |
|
||
Il LOS asserisce |
LOSA |
-25 |
|
|
dBm |
|
||
Isteresi di LOS |
LOSH |
0,5 |
|
|
dB |
Schema a blocchi del ricetrasmettitore
Informazioni di ordinazione
Numero del pezzo |
Descrizione di prodotto |
LNK-QSFP28-LR4-10 |
100G QSFP28 1310nm 10km LR4 LC |
