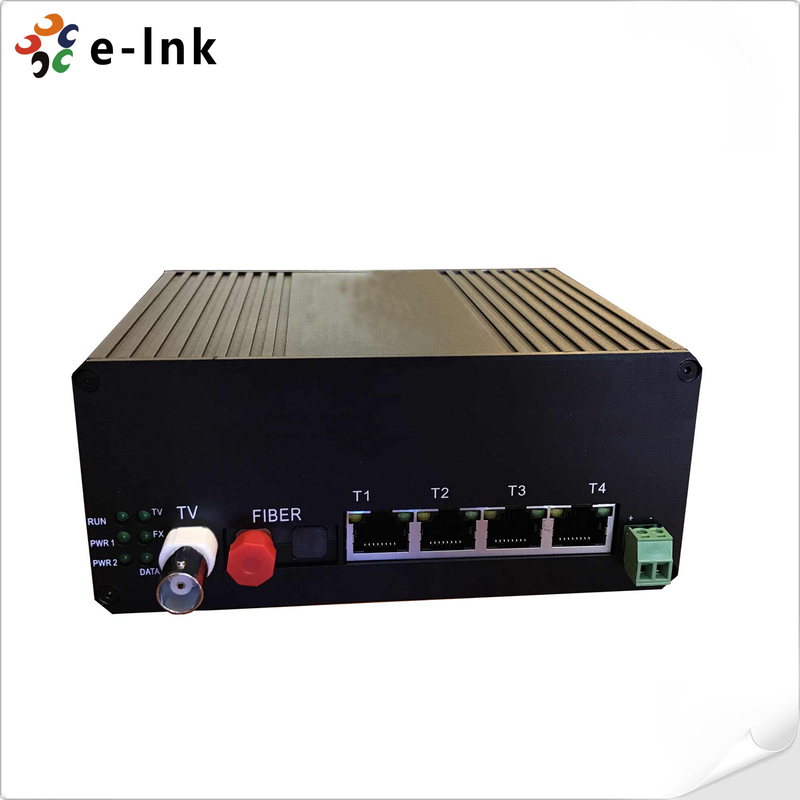

Ethernet veloce a 4 porte robusto + Video + RS485 + 1G Fiber Industrial Switch
Visualizzazione
IlSerie E-link LNK-GY4E1V1Dè uncommutatore Ethernet industriale fisicamente isolatoChe
integra4x10/100M Ethernet,1xVideo,1xRS485, e1xGigabit fibre uplinkper la sicurezza e
trasmissione efficiente dei dati attraverso più reti indipendenti.
Progettato per applicazioni industriali molto impegnative, consente- il funzionamento simultaneo di servizi pubblici e privati;
retisenza interferenze, ideale permonitoraggio video, automazione e larghezza di banda DSLAM
espansione.
Involto in unConchiglia in alluminio con rating IP40, garantisceelevata affidabilità,potenza ridondante, estabile
operazioneda-40°C a +85°Cin ambienti difficili.
Caratteristiche
4x10/100M porte Ethernet isolatecon negoziazione automatica e MDI/MDI-X automatica
Input video analogo dedicato 1xBNCper il monitoraggio in tempo reale
1xRS485 canale datiper la trasmissione del segnale di controllo
1xGigabit fibre uplinksupporto multimodo e monomodo fino a 80 km
Isolamento fisico della reteper una maggiore sicurezza dei dati e una protezione EMI
Input di doppia potenza di corrente continua di 24 V ridondantecon protezione da sovraccarico e polarità
Cassa di alluminio con classificazione IP40, senza ventole e compatto per uso industriale
Ampia temperatura di funzionamentoda -40°C a +85°C, supporta il montaggio DIN-Rail/parete
Risponde alle norme EN50155, NEMA TS-2 e IEC
Indici tecnici
| Parametro |
Specificità |
| Portos |
1 x Porta in fibra a Gigabit (FC predefinito)
Port Ethernet 4 x 10/100M con isolamento fisico per condividere velocità 100M
1 x Video analogo
1 x Dati di ritorno RS485
|
| Caratteristiche fisiche |
Cassa: Materiale in lega di alluminio con protezione IP40
Dimensioni: 138 mm ((L) X 112 mm ((W) X 60 mm ((H)
Peso: 690 g
Installazione: Montaggio Din-Rail, Montaggio a Parete
|
| Interfacce |
4 porte RJ45
Rispetto alla norma IEEE802.3, IEEE802.3u, 10/100Base-T ((X)
10/100Velocità di negoziazione automatica di base-T ((X))
Modalità full/Half duplex
Connessione automatica MDI-MDI-X
Distanza di trasmissione Cat-5 fino a 100 M
1 BNC Port
Formato video PAL/NTSC/SECAM
Impedenza video 75Ω
1 Porta dati
Formato dei dati RS485
1 Port fibra
Conforme alla norma IEEE802.3u, 1000Base-FX
Velocità: 1000 Mbps
Lunghezza d'onda: 1310nm/1550nm
Distanza di trasmissione fino a 500 m con modalità multiple
Distanza di trasmissione fino a 20 km, 40 km, 60 km, 80 km con modalità singola
Interfacce SC/ST/FC facoltative
|
| Potenza |
Voltaggio di ingresso: 24VDC ((18-36VDC), doppi ingressi ridondanti
Corrente di ingresso: < 0,5 A @ 24 VDC
Protezione da sovraccarico di corrente: supporto
Protezione contro la polarità inversa: supporto
Protezione dei rifiuti: supporto
Connessione: blocchi terminali a 6 pin
|
| Limiti ambientali |
Temperatura di funzionamento: -40°C-85°C
Temperatura di conservazione: -40°C-85°C
Umidità relativa ambientale: 5%-95% (non condensante)
|
| Approvazioni |
Sicurezza:
UL 60950-1
Importazione:
FCC Parte 15 Sottoparte B Classe A, EN 55022 Classe A
SME:
• EN61000-4-2 (ESD), livello 3
• EN61000-4-3 (RS), livello 3
• EN61000-4-4 (EFT), livello 3
• EN61000-4-5 (surge), livello 3
• EN61000-4-6 (CS), livello 3
• EN61000-4-8, Livello 3
Sconto: IEC 60068-2-27
Caduta libera: IEC 60068-2-32
Vibrazione: IEC 60068-2-6
Industria: IEC61000-6-2
Ferrovie: EN50155, EN50121-4
Traffico: NEMA TS-2
|
| Garanzia |
5 anni |

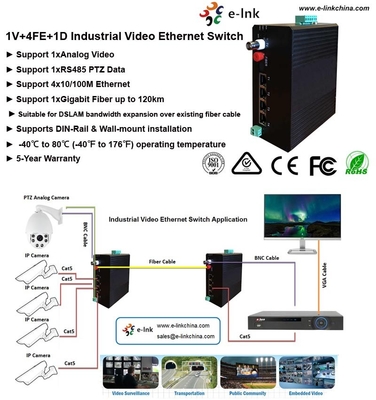

Applicazione
