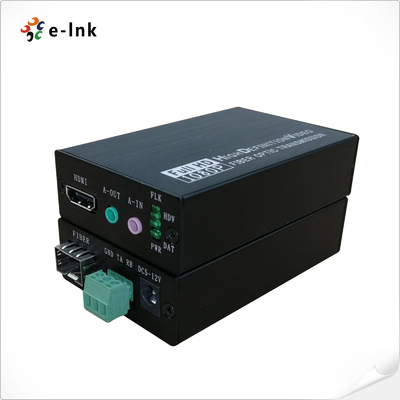

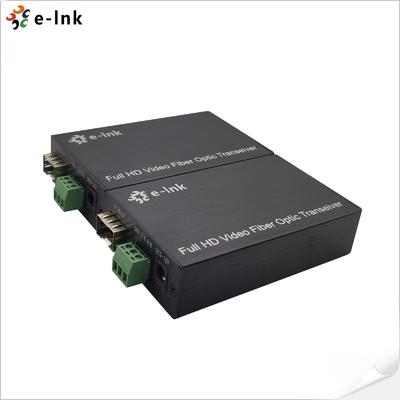

Extender HDMI su Fibra Ottica 20km con Audio Bidirezionale Controllo RS232 Plug and Play
Panoramica
La serie LNK-HF100DA è un extender HDMI su fibra ottica ad alte prestazioni
progettato per la trasmissione di segnali a lunga distanza professionale. Questa unità compatta
trasmette senza problemi video HDMI non compresso, audio stereo bidirezionale e
dati seriali RS232 su un singolo cavo in fibra ottica, garantendo un'eccezionale integrità del segnale
su distanze estese. È pienamente conforme agli standard HDMI 1.4b, 3D e HDCP
1.4, supportando risoluzioni cristalline fino a 1920*1200@60Hz. Grazie
alla sua robusta costruzione e all'elaborazione avanzata del segnale, questo extender offre
prestazioni affidabili, sicure e di alta qualità, rendendolo una soluzione ideale per
applicazioni esigenti nella sorveglianza di sicurezza, nelle sale di comando e controllo,
digital signage e ambienti di trasmissione.
Caratteristiche
Trasmissione multi-segnale a lunga distanza: In grado di inviare HDMI non compresso,
audio stereo bidirezionale e segnali di controllo RS232 su un singolo cavo in fibra ottica per
distanze fino a 20 km, garantendo una perfetta integrità del segnale.
Supporto video ad alta risoluzione: Offre una qualità video premium con supporto per
risoluzioni fino a 1920x1200@60Hz, inclusa la compatibilità specializzata per
1600x1200@60Hz, ideale sia per display standard che professionali.
Canale audio a due vie: Consente la trasmissione e la ricezione simultanee di
audio stereo esterno, facilitando la comunicazione interattiva per applicazioni come
sistemi di conferenza e audio broadcast.
Ampia conformità agli standard: Aderisce ai rigorosi protocolli HDMI 1.4b 3D e HDCP 1.2
garantendo una perfetta integrazione e protezione dei contenuti con un'ampia
gamma di apparecchiature sorgente e display.
Gestione EDID avanzata: Dispone di un sofisticato supporto EDID per
leggere e gestire automaticamente i dati del display, garantendo la corretta risoluzione di uscita della sorgente e riducendo
complicazioni di configurazione.
Integrità del segnale superiore: Incorpora un sistema di regolazione automatica che
ottimizza continuamente il segnale video, con conseguente qualità dell'immagine eccezionalmente fluida, nitida e
stabile.
Robusta protezione hardware: La protezione ESD integrata sulle interfacce chiave protegge
l'unità dalle scariche elettrostatiche, migliorando significativamente la durata e l'affidabilità del dispositivo in
vari ambienti.
Installazione senza sforzo: Progettato per un vero funzionamento plug-and-play, che consente l'immediato
implementazione senza la necessità di driver o configurazioni complesse, che consente di risparmiare tempo e
riduce i costi di installazione.
Indici tecnici
| Parametro |
Descrizione |
|
Video
|
Standard |
HDMI1.4B 3D; HDCP1.4 |
| Clock pixel massimo |
165MHz |
| Velocità dati massima |
6.75Gbps |
| Conforme |
1080P@50/59.95/60Hz,( Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Supporto speciale 1600*1200 @60HZ
|
| Connettore |
HDMI femmina tipo A |
| Impedenza |
100Ω |
| Gamma cavo HDMI |
<5 metri (Risoluzione fino a 1920*1200@60Hz) |
| Audio |
Interfaccia |
Audio stereo esterno da 3,5 mm |
| Trasmettitore |
1Ch Ingresso + 1Ch Uscita |
| Ricevitore |
1Ch Ingresso + 1Ch Uscita |
| RS232 |
Interfaccia |
Morsettiera a 3 pin |
| Velocità di trasmissione |
≤115200bps |
| Fibra ottica |
Interfaccia |
Modello SFP – Connettore LC |
| Tipo di fibra |
Modalità singola |
| Lunghezza d'onda |
850nm/1310nm/1550nm |
| Larghezza di banda dell'interfaccia |
3Gbps |
| Distanza di trasmissione |
Trasmissione@1920*1200@60Hz
Fibra multimodale: <500M
Fibra monomodale: 20 km
|
| Altri indici |
Alimentazione |
L'adattatore di alimentazione: DC 5~12V |
| Dissipazione di potenza |
MAX 4W |
| Temperatura |
Funzionamento: -20℃ ~ +70℃ |
| Umidità |
Funzionamento: 5% ~ 90% |
| Dimensioni (LxPxH) |
92 x 57 x 23 (mm) |
Informazioni per l'ordine
| Modello |
Descrizione |
| LNK-HF100DA |
Extender 1Ch HDMI + 1Ch Audio Stereo Bidirezionale + 1Ch RS232 su Fibra Ottica, LC(SFP), Fibra multimodale, 500 m, inclusi 1 trasmettitore e 1 ricevitore, utilizzati in coppia |
| LNK-HF100DA-20 |
Extender 1Ch HDMI + 1Ch Audio Stereo Bidirezionale + 1Ch RS232 su Fibra Ottica, LC(SFP), Fibra monomodale, 20 km, inclusi 1 trasmettitore e 1 ricevitore, utilizzati in coppia |
Applicazione
Questo extender in fibra ottica di livello professionale è progettato per ambienti
che richiedono una trasmissione affidabile a lunga distanza di video ad alta definizione, interattivi
audio e segnali di controllo seriale. La sua specifica configurazione dell'interfaccia lo rende ideale per:
-
Sistemi di controllo industriale: Consente il monitoraggio e il funzionamento centralizzati
-
estendendo le interfacce delle workstation di controllo a PLC e HMI remoti tramite fibra, con
-
RS232 per il controllo del dispositivo e audio bidirezionale per l'interfono.
-
Broadcast e produzione dal vivo: Facilita la trasmissione affidabile dei feed della telecamera
-
(HDMI) e la comunicazione audio a due vie tra il palco/campo e il
-
sala di controllo della produzione, con controllo seriale per telecamere PTZ.
-
Centri di sicurezza e sorveglianza: Consente il consolidamento dei segnali da
-
configurazioni di sicurezza remote, trasmettendo video HD da telecamere, audio da area
-
microfoni e RS232 per il controllo PTZ a una stazione di monitoraggio centrale.
-
Digital Signage e reti AV aziendali: Gestisce la distribuzione dei contenuti a
-
display in ampi campus o edifici, utilizzando RS232 per l'alimentazione del display
-
gestione/accensione/spegnimento e audio bidirezionale per un suono sincronizzato.
-
Imaging medico e visualizzazione diagnostica: Assicura la trasmissione incontaminata di dati di imaging medico
-
da apparecchiature diagnostiche in stanze schermate a stazioni di revisione diagnostica remote,
-
mantenendo la fedeltà del segnale e la conformità.
-
Sistemi di apprendimento a distanza e conferenze: Estende il video di presentazione (HDMI)
-
e supporta l'audio a due vie per le sessioni di domande e risposte tra una sala principale e remota
-
sale di overflow o studi di registrazione.
