Mini Convertitore Media Ethernet in Fibra Ottica SFP 10/100Base-T a 100Base-X con 1Ch RS232/RS485/RS422
Panoramica

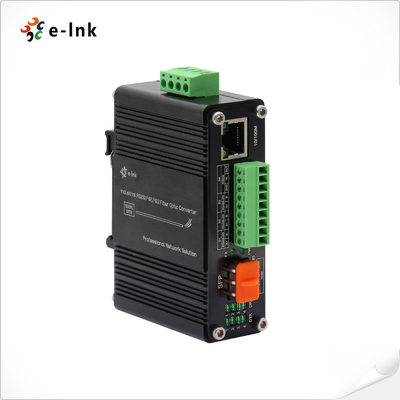

LNK-IMCRS1100-SFP è un convertitore media robusto per guida DIN progettato per applicazioni industriali,
che combina la conversione in fibra ottica con capacità di comunicazione seriale in un unico dispositivo rinforzato
Caratteristiche principali:
Supporto Multi-Interfaccia: Converte tra Ethernet 10/100Base-T, fibra SFP 100Base-X,
e comunicazioni seriali RS232/RS485/RS422
Opzioni SFP flessibili: Supporta vari moduli SFP (single-mode/multi-mode,
fibra singola/doppia) per distanze fino a:
- 2 km su fibra multi-mode
- 80 km su fibra single-mode
Affidabilità Industriale:
- Intervallo di temperatura operativa: da -40°C a +75°C
- Montaggio su guida DIN per una facile installazione
- Conforme agli standard EN55022
Networking Avanzato:
- Supporta modalità half-duplex e full-duplex
- Converte rame in fibra per isolamento del segnale e protezione EMI
Applicazioni tipiche:
- Sistemi di automazione industriale
- Connettività di dispositivi seriali remoti
- Estensioni di rete a lunga distanza
- Installazioni in ambienti difficili
Questo robusto convertitore fornisce un bridging di comunicazione affidabile tra diversi tipi di media,
resistendo a condizioni industriali impegnative.
Caratteristiche

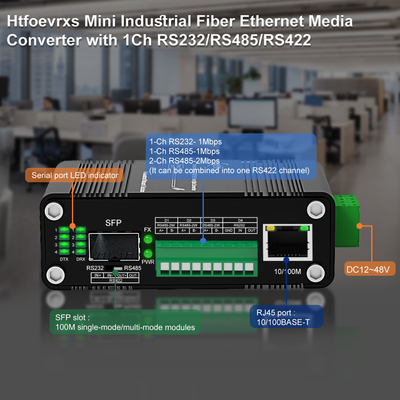

Interfacce di rete:
- 1 porta RJ45 10/100BASE-TX con rilevamento automatico MDI/MDI-X
- 1 slot SFP 100Base-FX (supporta vari moduli in fibra)
- 1 porta seriale multi-protocollo (RS232/RS485/RS422 selezionabile)
Prestazioni e conformità:
- Funzionamento full/half-duplex con auto-negoziazione
- Conforme a IEEE 802.3az Energy Efficient Ethernet
- Protezione integrata contro le sovratensioni (4kV) e protezione dalle scariche elettrostatiche
Alimentazione e installazione:

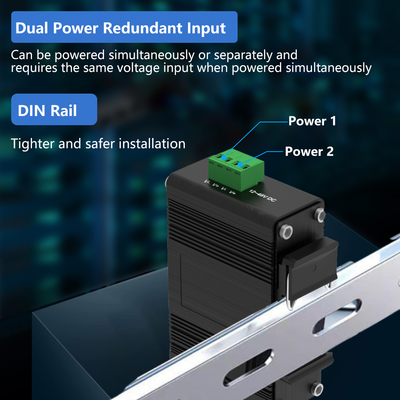

- Ingresso alimentazione CC ad ampio raggio: 12-48VDC (morsettiera)
- Opzioni di montaggio flessibili: guida DIN o montaggio a parete
Durata ambientale:
- Temperatura di esercizio di grado industriale: da -40°C a +75°C (da -40°F a 167°F)
- LED di stato estesi per il monitoraggio e la diagnostica in tempo reale
Vantaggi aggiuntivi:
- Design compatto e salvaspazio
- Installazione senza attrezzi per l'implementazione sul campo
- Prestazioni affidabili in ambienti difficili
Indici tecnici
| Ethernet |
| Standard: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Tipo di elaborazione: |
Store-and-Forward |
| Velocità di filtraggio inoltro: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| Memoria buffer pacchetti: |
1 Mbit |
| Lunghezza massima pacchetto: |
9K Byte |
| Dimensione tabella indirizzi |
2K indirizzi MAC |
| Interfaccia |
| Porta Ethernet: |
1 x RJ45 |
| Porta ottica: |
1 x SFP 100Base-FX |
| Porta seriale |
1 x Terminale industriale RS232/RS485/RS422 |
| RS232/RS485/RS422 |
| Interfaccia seriale |
Terminale industriale |
| Porte di segnale |
1Ch RS232 - 1Mbps
1Ch R485 - 1Mbps
2Ch RS485H- 2Mbps
2Ch RS485H possono essere raggruppati in 1Ch High Speed RS422
|
| Velocità di trasmissione (Baud Rate) |
RS485/RS422/RS232:4800-460800 |
| Standard |
EIA /TIA RS232/485/422 |
| Distanza seriale |
RS232: 15 metri, RS485/422: 1000 metri |
| Velocità |
Max 2Mbps |
| RS-232 |
TXD, RXD, GND - Bidirezionale |
| RS-485 |
D+, D-, GND - Bidirezionale |
| Protezione statica |
Protezione da scariche elettrostatiche (ESD) da 15KV |
| Protezione da sovratensioni |
Protezione da sovratensioni da 1500W/sec |
| Elettrico e meccanico |
| Alimentazione in ingresso: |
12~48VDC, morsettiera a 4 pin |
| Consumo energetico: |
3W Max. |
| Dimensioni (LxPxH): |
95 x 70 x 30 mm |
| Peso: |
0,25 kg |
| Alloggiamento: |
Custodia in alluminio |
| Opzioni di montaggio: |
Guida DIN / Montaggio a parete |
| Indicatori LED |
| PWR: |
Stato alimentazione |
| FX: |
Stato LINK dati |
| 10/100M: |
Stato Ethernet |
| DTX 1 2 3 4 |
Stato dati seriali |
| DRX 1 2 3 4 |
Stato dati seriali |
| Ambientale |
| Temperatura di esercizio: |
da -40°C a 75°C (da -40°F a 167°F) |
| Temperatura di stoccaggio: |
da -40°C a 85°C (da -40°F a 185°F) |
| Umidità relativa: |
5% a 95% senza condensa |
| MTBF |
> 200.000 ore |
| Approvazioni normative |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Sovratensione)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informazioni per l'ordine
| Modello |
Descrizione |
| LNK-IMCRS1100-SFP |
Mini Convertitore Media Ethernet in Fibra Ottica SFP 10/100Base-T a 100Base-X con 1Ch RS232/RS485/RS422 |
| Opzioni SFP |
► Opzione SFP. Si prega di selezionare il proprio SFP nella nostra pagina Opzioni SFP (SFP Industriale). |
| ► Il modulo SFP deve essere acquistato separatamente. |
| Opzioni di montaggio |
► Staffa per guida DIN predefinita installata; Staffa per montaggio a parete inclusa. |
| Opzioni di alimentazione |
► Alimentatore 24W/1A 24VDC. Cavo aperto per morsettiera |
| ► L'alimentatore deve essere acquistato separatamente. |

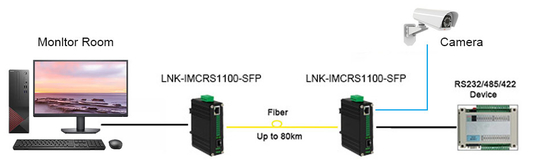

Applicazione
