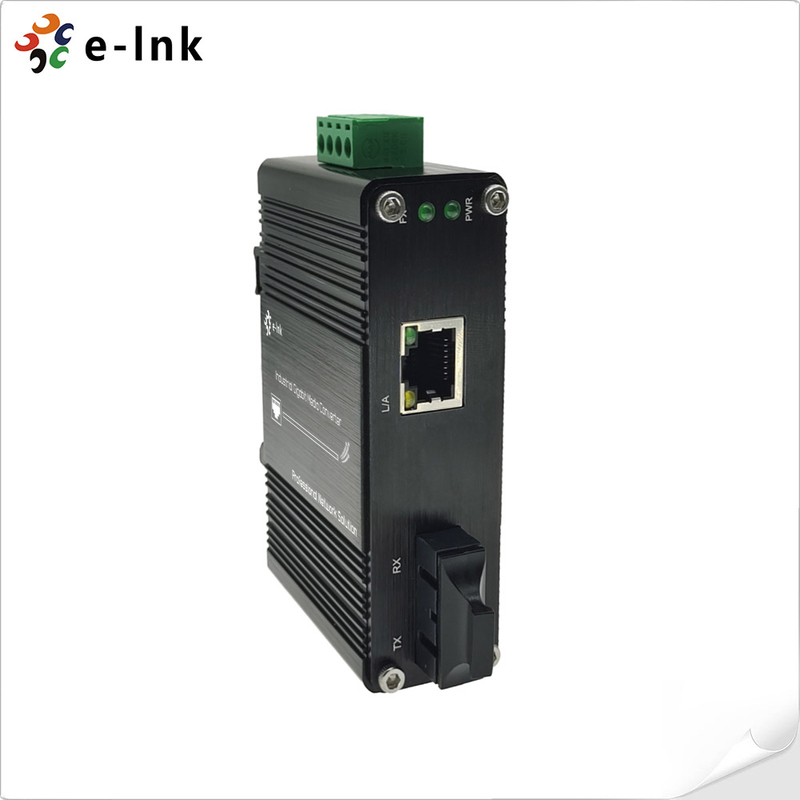

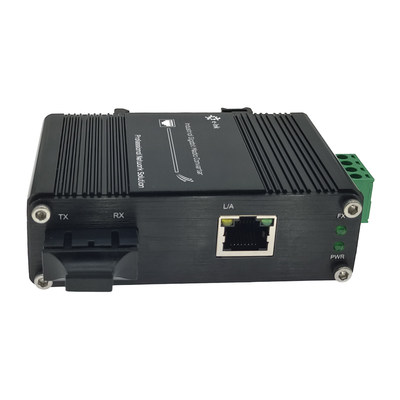

Mini Industrial 10/100/1000Base-T a 1000Base-X Media Converter
Panoramica
La serie LNK-IMC3012 è un media converter di grado industriale che consente una perfetta
conversione di rete tra Ethernet in rame 10/100/1000BASE-T e fibra 1000BASE-X. Progettato per ambienti
gravosi, funziona in modo affidabile in un ampio intervallo di temperature (-40°C a 75°C) e presenta
un robusto alloggiamento in alluminio per una durata superiore. La porta Ethernet supporta sia la modalità half-duplex che full-duplex
garantendo opzioni di connettività flessibili.
Un vantaggio chiave della serie LNK-IMC3012 è la sua porta in fibra a doppia velocità, che supporta sia 100 Mbps che
velocità di 1000 Mbps per un'ampia compatibilità con vari dispositivi in fibra. La sua costruzione robusta garantisce
prestazioni stabili in applicazioni industriali esigenti. Per una facile implementazione, il convertitore supporta il montaggio su guida DIN
o l'installazione in scatole di distribuzione, rendendolo una soluzione ideale per la rete industriale,
l'automazione e i progetti infrastrutturali che richiedono una conversione multimediale affidabile.
Caratteristiche
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► Ampie indicazioni LED per la diagnostica di rete
► 1 porta 10/100/1000BASE-T RJ45 con funzione auto MDI / MDI-X
► 1 porta SC, 1000Base-X
► Supporta Full/Half-duplex, Auto-negoziazione

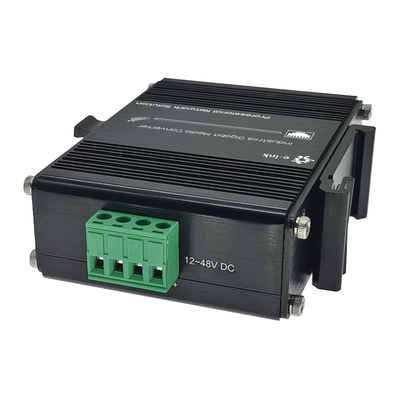

► Ingresso alimentazione morsettiera 12~48VDC
► Supporta l'installazione su guida DIN e a parete
► Indurito per l'ambiente -40°C a 75°C (-40°F a 167°F) temperatura di esercizio

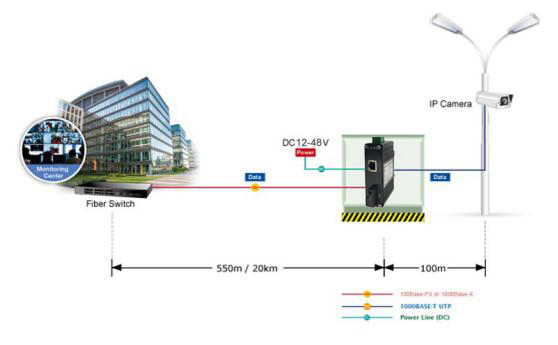

Applicazione
Indici tecnici
| Ethernet |
| Standard: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Tipo di elaborazione: |
Store-and-Forward |
| Velocità di filtro in avanti: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) |
| Memoria buffer pacchetti: |
1 Mbit |
| Lunghezza massima pacchetto: |
9K Byte |
| Dimensione tabella indirizzi |
2K indirizzi MAC |
| Interfaccia |
| Connettore: |
1x RJ45 |
| Porta ottica: |
1 x SC 1000Base-X |
| Elettrico e meccanico |
| Alimentazione in ingresso: |
12~48VDC, morsettiera a 4 pin |
| Consumo energetico: |
3W Max. |
| Indicatori LED: |
| PWR: |
Stato alimentazione |
| L/A: |
Stato LINK dati |
| SPD: |
Stato Ethernet |
| 100M/1000M: |
Stato LINK fibra |
| Dimensioni (LxPxH): |
95 x 70 x 30 mm |
| Peso: |
0,25 kg |
| Alloggiamento: |
Custodia in alluminio |
| Opzioni di montaggio: |
Guida DIN / Montaggio a parete |
| Ambientale |
| Temperatura di esercizio: |
-40°C a 75°C (-40°F a 167°F) |
| Temperatura di stoccaggio: |
-40°C a 85°C (-40°F a 185°F) |
| Umidità relativa: |
5% a 95% senza condensa |
| MTBF |
> 200.000 ore |
| Approvazioni normative |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informazioni per l'ordine
| Modello |
Descrizione |
| LNK-IMC3012 |
Mini Industrial Media Converter, 10/100/1000Base-T a 1000Base-SX, Multimode, 550m, 850nm, SC |
| LNK-IMC3012-20 |
Mini Industrial Media Converter, 10/100/1000Base-T a 1000Base-LX, Singlemode, 20km, 1310nm, SC |
| LNK-IMC3012-S20 |
Mini Industrial Media Converter, 10/100/1000Base-T a 1000Base-BX, Singlemode, Singola fibra, 20km, 1310/1550nm, SC |
| Opzioni di montaggio |
► Staffa DIN-Rail predefinita installata; Staffa per montaggio a parete inclusa. |
| Opzioni di alimentazione |
► Alimentatore 24W/1A 24VDC. Cavo scoperto per morsettiera |
| ► L'alimentatore deve essere acquistato separatamente. |
