Convertitore OEO da SFP+ a SFP+ industriale 1G/10G (3R Repeater) con funzione di convertitore multimediale Ethernet 1G
Visualizzazione
La serie ETH-IMC2402-OEO rappresenta un dispositivo 10G ad alte prestazioni di livello industriale
Converter ottico-elettrico-ottico (OEO) progettato per infrastrutture di rete mission critical.
Questi dispositivi robusti servono a doppia funzione sia come convertitori di media a fibra che come
ripetitori a fibra, a supporto di trasmissione a 10 Gbps in condizioni di temperatura estrema
(da -40°C a +80°C).
progettato per applicazioni di rete spina dorsale, compresi gli ambienti SAN, LAN e MAN,
la serie offre un supporto versatile per il protocollo SDH/SONET STM-64/OC-192, 10G Fiber
Le sue funzionalità avanzate includono la conversione ottica delle lunghezze d'onda
(1310nm/1550nm/CWDM/DWDM) con funzionalità Loop-back, che lo rende ideale per
le installazioni nei laboratori di ricerca e sviluppo, nei data center e nelle strutture di telecomunicazione.
L'architettura flessibile del convertitore consente anche la conversione dei media in fibra a rame a 1 Gbps con
Il progetto è stato realizzato con l'ausilio di un gruppo di ricercatori, che hanno sviluppato un progetto di ricerca e sviluppo per l'elaborazione di un sistema di trasmissione di energia elettrica.
utilizzato come ripetitore o convertitore di media a fibra indipendente dal protocollo, l'ETH-IMC2402-OEO
La serie assicura prestazioni affidabili in ambienti industriali difficili in cui lo standard
l'attrezzatura non funzionerebbe.
Caratteristiche chiave:
1. Doppia funzionalità come convertitore multimediale e ripetitore a lungo raggio
2Affidabilità di livello industriale per ambienti estremi
3Supporto completo del protocollo 10G
4Capacità avanzate di conversione delle lunghezze d'onda
5. Rango di trasmissione esteso di 120 km
6- Applicazioni mission-critical
7. Chiara differenziazione dalle soluzioni di livello commerciale
Caratteristiche
¢ DIP Switch supporta la commutazione a velocità di dati in fibra 1,25G/10G
Può essere come 1G Ethernet Media Converter se si utilizza Ethernet
Cassa in alluminio IP40
Supporta l'installazione DIN-Rail/Wall-Mount
-40°C a 80°C (-40°F a 176°F)
Supporto per il collegamento a caldo, display a LED a stato completo, facile installazione
Supporta la lunghezza d'onda DWDM/CWDM prescritta da ITUT e può anche visualizzare la sua funzione DDM
Supporto Loop-back e Jumbo Frame
- Trasporti trasparenti e ritardo molto basso
La funzione 3R (Rigenerazione, Riformazione, Ri-timing)
Applicazione

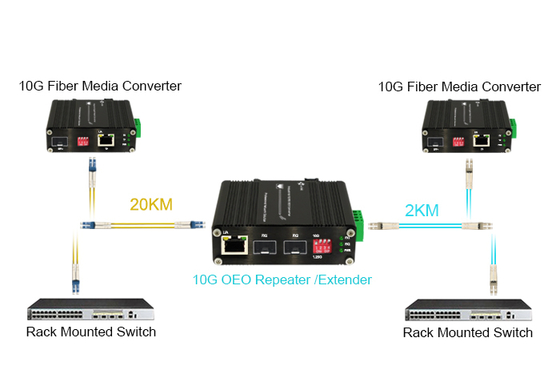

Applicazione I: convertitore OEO 1G/10G (3R Repeater)
Applicazione II: fibra al rame 1Gbps
convertitore
Indici tecnici
| Dati sulle prestazioni |
Indici tecnici |
| Funzione dell'apparecchiatura |
Ripetitore 3R |
| Velocità di trasmissione |
10G: 8,5Gb/s-11,7Gb/s |
| Protocolli |
8.5G Fiber Channel
SONET OC-192, SDH STM-64 (9,95 Gbps)
10G WAN (10Gbps)
10G LAN (10,31Gbps)
OTN OTU-2 (G.709) (10,70 Gbps)
10G LAN con codifica 255/237 FEC (11,09Gbps)
10G canale in fibra (11,32Gbps)
10G POS
|
| Tipo di interfaccia |
SFP+ a SFP+ |
| Distanza di trasmissione |
Modulo SFP+: fino a 80 km |
|
Pacchetto massimo
Tasso di spedizione
|
14,880,950/S |
| Temperatura di funzionamento |
-40°C a 80°C (-40°F a 176°F) |
| Temperatura di conservazione |
-40°C a 85°C (-40°F a 185°F) |
| Umidità relativa |
Non condensante da 5% a 95% |
| MTBF |
> 200 000 ore |
| ESpecificativi del convertitore multimediale thernet |
| Norme |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3x Controllo del flusso full-duplex
|
| Modalità di lavoro |
10/100/1000BASE-T a 1000BASE-SX/LX |
| Tipo di porta |
SFP a RJ45 |
| Cavi di rete |
a coppia tortuosa
10BASE-T: UTP a due coppie di categoria 3,4,5, fino a 100 m
100BASE-TX: 2 coppie UTP Cat. 5, fino a 100m
1000BASE-T: 4 coppie STP Cat 5 fino a 100 m
Cavi a fibra ottica
1000BASE-SX:
50/125μm o 62,5/125μm cavo in fibra multi-modo, fino a 220/550m/2km.
1000BASE-LX:
Cavo monomodo 9/125μm, fornendo lunghe distanze per 10/20/40/80/120km (variano in base al modulo SFP)
|
| Elettronica e meccanica |
| Potenza di ingresso |
12~48VDC, potenza ridondante (6-pin Terminal Block) |
| Consumo di energia |
8W Max |
| Protezione |
| Sovraccarico dell'alimentazione |
Risettabile automaticamente |
| Polarità inversa |
Presente |
| DIP Interruttore |
| Funzione di interruttore DIP a 4 cifre |
DIP |
Funzione |
Impostazioni |
| SW 1 |
1.25G/10G |
ON - 1,25 ~ 8,5G |
OFF - 10.3G o 14.025G |
| SW 2 |
Riservato |
ON - Riservato |
OFF - Riservato |
| SW 3 |
Riservato |
ON - Riservato |
OFF - Riservato |
| SW 4 |
Riservato |
ON - Riservato |
OFF - Riservato |

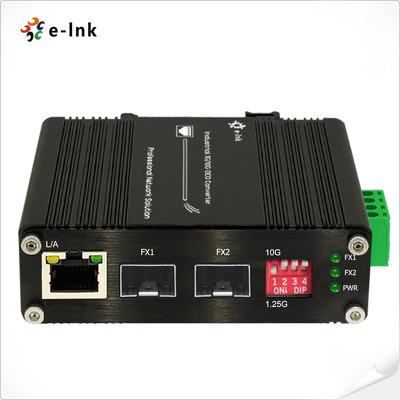

| Indicatori LED: |
| PWR |
Stato di potenza |
| Valore di mercato |
Portata SFP-1 |
| FX2 |
Porta SFP-2 |
| L/A |
TP LINK/ACT |
| Dimensioni (WxDxH) |
95 x 70 x 30 mm |
| Peso |
0.25 kg |
| Casing |
Cassa in alluminio |
| Opzioni di montaggio: |
DIN-Rail |
| Autorizzazioni di legge |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Informazioni sull'ordine
| Modello |
Descrizione |
| ETH-IMC2402-OEO |
Convertitore OEO da SFP+ a SFP+ industriale 1G/10G (3R Repeater) con funzione di convertitore multimediale Ethernet 1G |
| Opzioni SFP |
Selezionate la vostra opzione SFP nella nostra pagina Opzioni SFP |
| Il modulo SFP deve essere acquistato separatamente. |
| Opzioni di montaggio |
► Default DIN-Rail Bracket installed |
| Opzioni di alimentazione |
¢ alimentazione elettrica DIN-Rail.
|
| L'alimentazione è da acquistare separatamente. |
