Mini Switch Ethernet Industriale a 3 porte 10/100/1000T 802.3at PoE + 1 porta 1000X SC con ingresso 12~48VDC e Voltage Booster
Panoramica
La serie LNK-IMC103GP è uno switch PoE+ industriale compatto ma robusto, non gestito, progettato per
installazioni in ambienti difficili. Combinando 3 porte 10/100/1000Base-T PoE+ (802.3at, 30W/porta)
e 1 porta in fibra 1000Base-X SC, questo switch salvaspazio offre alimentazione e connettività affidabili
in condizioni estreme.
Caratteristiche principali e vantaggi:
✔ Soluzione PoE+ di grado industriale:
- 3 porte Gigabit PoE (fino a 30W ciascuna) per alimentare telecamere IP/WAP
- Booster di tensione integrato supporta un ampio intervallo di ingresso 12-48VDC
- Ideale per installazioni alimentate a energia solare/eolica
✔ Design rinforzato:
- Temperatura di esercizio da -40°C a +75°C
- Struttura resistente a vibrazioni/urti
- Testato al 100% per l'affidabilità
✔ Connettività semplificata:
- Porta in fibra SC per collegamenti a lunga distanza immuni al rumore
- Funzionamento plug-and-play con auto-negoziazione
- Opzioni di montaggio su guida DIN o a parete
✔ Affidabilità certificata:
- Conforme a CE/FCC
- Protezione da sovratensione (EN61000-6-2/4)
- Alloggiamento in metallo per schermatura EMI
Applicazioni ideali:
• Sistemi di sorveglianza alimentati a energia solare all'aperto
• Infrastrutture di trasporto (monitoraggio stradale/tunnel)
• Implementazioni industriali IoT remote
• Reti wireless in ambienti difficili
Con la sua combinazione unica di PoE+, connettività in fibra e ampio ingresso di tensione, la serie LNK-IMC103GP
offre una soluzione conveniente e senza manutenzione per le reti industriali edge. Il fattore di forma compatto dello switch e il design rinforzato lo rendono perfetto per installazioni con spazio limitato dove
l'affidabilità è fondamentale.
Caratteristiche
► Ingresso di alimentazione a vasta gamma 12~48VDC con funzione di power booster
► Budget PoE fino a 90W (48VDC), budget PoE 90W (24VDC), budget PoE 60W (12VDC)
► Supporta Full/Half-duplex, Auto-negoziazione
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► Custodia in alluminio IP40
► Supporta l'installazione su guida DIN e a parete
► Ambiente rinforzato - temperatura di esercizio da -40°C a 75°C (-40°F a 167°F)
► 3 porte RJ45 10/100/1000BASET auto-MDI/MDI-X con iniettore IEEE 802.3at PoE+ (Porta-1 a Porta-3)
► 1 porta SC 1000Base-X

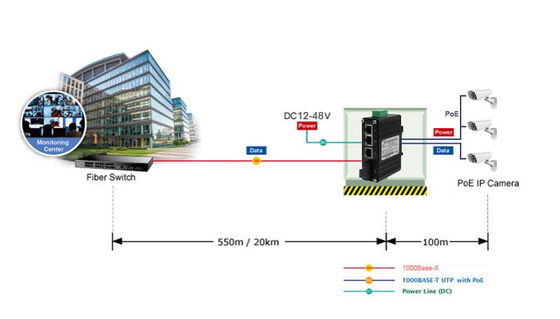

Applicazione
Indici tecnici
Ethernet
| Standard: |
| IEEE802.3 10Base-T |
IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3x Full-Duplex Flow Control |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Tipo di elaborazione: |
| Store-and-Forward |
Velocità di filtro in avanti: |
| 14.880pps (10Mbps) |
148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) |
| Memoria buffer pacchetti: |
| 4 Mbit |
Switch Fabric: |
| 12 Gbps |
Lunghezza massima pacchetto: |
| 9K Bytes |
Dimensione tabella indirizzi |
| 2K indirizzi MAC |
Interfaccia |
| Connettore: |
| 3 x RJ45 con funzione iniettore 802.3at PoE+ (Porte da 1 a 3) |
Porta ottica: |
| 1 x SC 1000Base-X |
PoE (Power over Ethernet) |
| Standard: |
| IEEE 802.3at Power over Ethernet Plus |
IEEE 802.3af Power over Ethernet |
| Porta: |
| RJ45 |
Assegnazione pin di alimentazione |
| 4/5(+), 7/8(-) |
Budget PoE: |
| Budget PoE fino a 90 watt (48VDC), budget PoE 90 watt (24VDC), budget PoE 60 watt (12VDC) |
Elettrico e meccanico |
| Alimentazione in ingresso: |
| 12~48VDC, morsettiera a 2 pin |
Consumo energetico: |
| <95W (Non-PoE<6W) |
Indicatori LED: |
| PWR: |
| Stato alimentazione |
L/A: |
| Stato LINK Ethernet |
FX: |
| Stato LINK fibra |
PoE: |
| Stato PoE |
Dimensioni (LxPxA): |
| 95 x 70 x 30 mm |
Peso: |
| 0,3 kg |
Custodia: |
| Custodia in alluminio |
Opzioni di montaggio: |
| Guida DIN / Montaggio a parete |
Ambientale |
| Temperatura di esercizio: |
| -40°C a 75°C (-40°F a 167°F) |
Temperatura di stoccaggio: |
| -40°C a 85°C (-40°F a 185°F) |
Umidità relativa: |
| 5% a 95% senza condensa |
MTBF |
| > 200.000 ore |
Approvazioni normative |
| ISO9001, CE, FCC, RoHS |
| EMI: |
|
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
EMS:
|
|
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informazioni per l'ordine
|
Modello
| Descrizione |
LNK-IMC103GP |
| Mini Switch Ethernet Gigabit Industriale a 3 porte 10/100/1000T 802.3at PoE + 1 porta 1000X SC con ingresso 12~48VDC e Voltage Booster, Porta in fibra SC, Multimodale, Fibra doppia, 850nm, 550m |
LNK-IMC103GP-20 |
| Mini Switch Ethernet Gigabit Industriale a 3 porte 10/100/1000T 802.3at PoE + 1 porta 1000X SC con ingresso 12~48VDC e Voltage Booster, Porta in fibra SC, Monomodale, Fibra doppia, 1310nm, 20km |
LNK-IMC103GPS-20A |
| Mini Switch Ethernet Gigabit Industriale a 3 porte 10/100/1000T 802.3at PoE + 1 porta 1000X SC con ingresso 12~48VDC e Voltage Booster, Porta in fibra SC, Monomodale, Fibra singola, 1310nm TX/1550nm RX, 20km |
LNK-IMC103GPS-20B |
| Mini Switch Ethernet Gigabit Industriale a 3 porte 10/100/1000T 802.3at PoE + 1 porta 1000X SC con ingresso 12~48VDC e Voltage Booster, Porta in fibra SC, Monomodale, Fibra singola, 1550nm TX/1310nm RX, 20km |
Opzioni di montaggio |
| ► Staffa DIN-Rail predefinita installata; Staffa per montaggio a parete inclusa. |
Opzioni di alimentazione |
| ► Alimentatore 12~48VDC. Cavo scoperto per morsettiera |
► L'alimentatore deve essere acquistato separatamente. |
|
