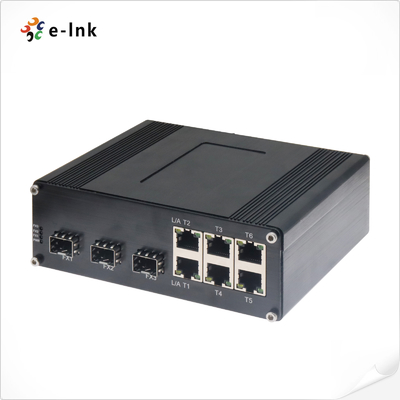

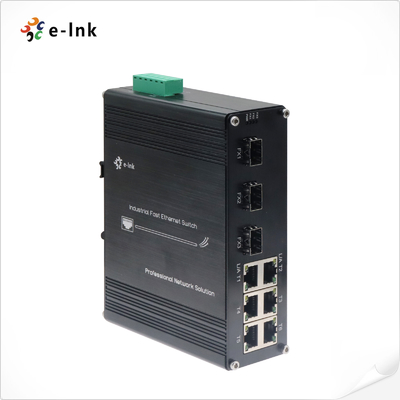

Industriale6-porte10/100Base-T + 3-porte 100BASE-FX Ethernet Switch
Panoramica
La serie LNK-IMC306 è uno switch Ethernet industriale rinforzato che combina rame e fibra
connettività in un pacchetto robusto. Caratterizzato da 6×porte in rame 10/100Base-TX e 3×100Base-FX
porte in fibra, questo switch è progettato per prestazioni di rete affidabili in ambienti industriali difficili.
Specifiche principali:
- 6×porte RJ45 che supportano:
- Negoziazione automatica 10/100Mbps
- Funzionamento full/half-duplex
- Crossover Auto MDI/MDI-X
- 3×porte in fibra ottica compatibili con:
- Fibra single-mode o multi-mode (1/2 core)
- Distanze di trasmissione fino a 2 km (multi-mode) o 20 km/40 km (single-mode)
- Design di grado industriale con:
- Ampio intervallo di temperature operative
- Elevata resistenza EMI
- Robusto alloggiamento in metallo
Applicazioni ideali:
✓ Sistemi di automazione industriale
✓ Reti di videosorveglianza IP
✓ Implementazioni di punti di accesso wireless
✓ Soluzioni di connettività per siti remoti
Questo switch offre un'affidabilità eccezionale con la sua costruzione rinforzata e le opzioni di connettività flessibili
rendendolo perfetto per la creazione di infrastrutture di rete stabili in ambienti difficili.
Le porte a tripla fibra offrono una maggiore ridondanza di rete e capacità di portata estese,
mentre le porte in rame con negoziazione automatica garantiscono la semplicità di installazione plug-and-play.
Con la sua configurazione ottimale delle porte e la durata industriale, la serie LNK-IMC306 offre una
soluzione conveniente per applicazioni di rete esigenti che richiedono sia rame che fibra
connettività.
Caratteristiche
► SFP, SC, FC, ST Opzionale
► Supporta il controllo di flusso 802.3x
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► Ingressi di alimentazione ridondanti

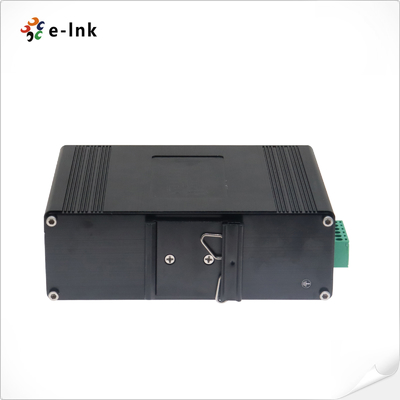

► Supporta l'installazione su guida DIN
► Da -40°C a 80°C (da -40°F a 176°F) temperatura di esercizio
► 6 10/100Base-TX + 3 100Base-FX
► La porta RJ45 10/100Mbps supporta Full/Half-duplex, Auto-negoziazione, Auto MDI/MDIX

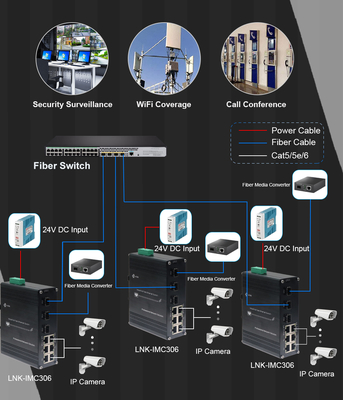

Applicazione
Indici tecnici
Ethernet
| Standard: |
| IEEE802.3 10BASE-T |
IEEE802.3u 100BASE-TX/FX |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Controllo di flusso IEEE802.3x |
| Velocità di inoltro e filtraggio: |
| 14.880pps (10Mbps) |
148.800pps (100Mbps) |
| Memoria buffer pacchetti: |
| 512K bit |
Tipo di elaborazione: |
| Store-and-Forward |
Dimensione tabella indirizzi: |
| 1024 indirizzi MAC |
Interfaccia |
| Connettore: |
| 6 x RJ45 |
Porta ottica: |
| 3 x 100Base-FX (SFP, SC, FC, ST Opzionale) |
Porta Ethernet |
| Porta RJ45 1 ~ Porta 6 |
Ambientale |
| Temperatura di esercizio: |
| Da -40°C a 80°C (da -40°F a 176°F) |
Temperatura di stoccaggio: |
| Da -40°C a 85°C (da -40°F a 185°F) |
Umidità relativa: |
| 5% - 95% senza condensa |
MTBF |
| > 200.000 ore |
Elettrico e meccanico |
| Potenza in ingresso: |
| 12~48VDC, alimentazione ridondante (morsettiera a 6 pin) |
Consumo energetico: |
| 5W Max. |
Protezione: |
| Sovraccarico ingresso alimentazione: |
| Ripristinabile automaticamente |
Polarità inversa: |
| Presente |
Indicatori LED: |
| Alimentazione: |
| Stato PWR |
Ethernet (Per porta): |
| Link/Attività |
Fibra: |
| FX1, FX2, FX3 |
Dimensioni (LxPxA): |
| 150 x 115 x 50 mm |
Peso: |
| 0,6 kg |
Alloggiamento: |
| Custodia in alluminio |
Opzioni di montaggio: |
| Guida DIN |
Approvazioni normative |
| ISO9001 |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Informazioni per l'ordine |
Modello
| Descrizione |
LNK-IMC306 |
| Switch Ethernet industriale: 6 porte 10/100Base-TX + 3 porte 100BASE-FX in fibra, multimode, doppia fibra, SC, 2KM |
LNK-IMC306-20 |
| Switch Ethernet industriale: 6 porte 10/100Base-TX + 3 porte 100BASE-FX in fibra, single mode, doppia fibra, SC, 20KM |
LNK-IMC306S-20 |
| Switch Ethernet industriale: 6 porte 10/100Base-TX + 3 porte 100BASE-FX in fibra, single mode, singola fibra, SC, 20KM |
LNK-IMC306F-20 |
| Switch Ethernet industriale: 6 porte 10/100Base-TX + 3 porte 100BASE-FX in fibra, single mode, singola fibra, FC, 20KM |
LNK-IMC306-SFP |
| Switch Ethernet industriale a 6 porte 10/100BASE-T + 3 porte 100BASE SFP |
Opzioni SFP |
| ► Opzione SFP. Si prega di selezionare il proprio SFP nella nostra pagina delle opzioni SFP |
► Il modulo SFP deve essere acquistato separatamente. |
| Opzioni di montaggio |
| ► Staffa DIN-Rail predefinita installata. |
Opzioni di alimentazione |
| ► Alimentatore per guida DIN da 24 W/1 A 24 V CC. Cavo scoperto per morsettiera. |
► L'alimentatore deve essere acquistato separatamente. |
|
