Panoramica

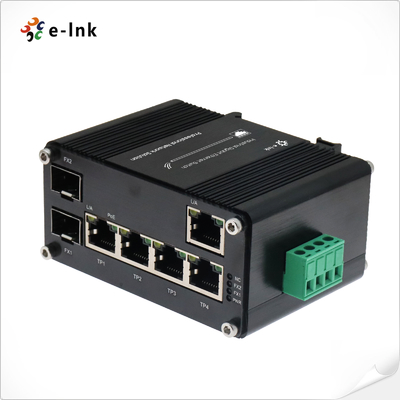

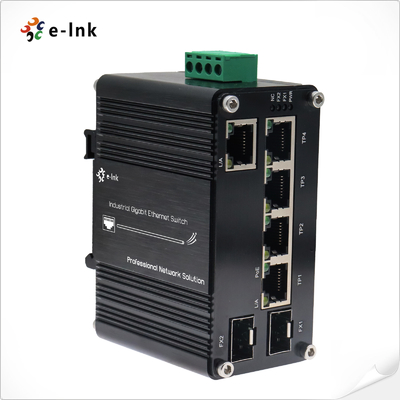

La serie E-link LNK-IMC205GHP-SFP è uno switch PoE++ industriale ad alta potenza progettato per soddisfare
la crescente domanda di dispositivi di rete ad alto consumo energetico. Dotato di 4 porte PoE++ 10/100/1000BASE-T
(IEEE 802.3bt, fino a 90W/porta), 1 porta Gigabit Ethernet e 2 slot in fibra SFP 100/1000M, questo switch compatto
ma potente offre sia dati ad alta velocità che potenza ultra-elevata tramite cablaggio Ethernet standard.
Caratteristiche principali
✔ PoE++ da 90W per porta (IEEE 802.3bt) – 3 volte più potenza rispetto a PoE+ standard (802.3at)
✔ Supporto PoH (Power over HDBaseT) – Consente l'erogazione di potenza fino a 95W tramite cavi Cat5e/6
✔ Slot SFP a doppia velocità – Supporta fibra multi/single-mode per connessioni a lunga distanza o immuni al rumore
✔ Design rinforzato per uso industriale – Grado di protezione IP40, montabile su guida DIN, con elevata protezione EFT/ESD
✔ Ampia temperatura di esercizio – Costruito per ambienti difficili (fabbrica, esterno, utenze, ecc.)
Ideale per applicazioni ad alta potenza
- Telecamere speed dome PTZ (PoE++)
- Thin client e PC touch AIO
- Digital signage e sistemi POS/chioschi
- IoT industriale e automazione
- Reti petrolifere/del gas, minerarie, idriche/di trattamento delle acque reflue
Con la sua capacità di alimentazione senza pari e l'affidabilità industriale, LNK-IMC205GHP-SFP è la soluzione definitiva
per l'implementazione di dispositivi ad alta potenza in ambienti mission-critical e in condizioni estreme.
---
✅ Perché scegliere questo switch?
- Elimina alimentatori separati – Semplifica l'installazione
- A prova di futuro per PD ad alta potenza – Supporta dispositivi di nuova generazione
- Pronto per la fibra – Estende la portata della rete con moduli SFP
- Robusto per l'industria – Garantisce il funzionamento 24 ore su 24, 7 giorni su 7 in condizioni difficili
Perfetto per la sorveglianza, l'automazione e le reti esterne dove sono essenziali alta potenza + durata industriale.
Caratteristiche
► Fino a 4 porte di dispositivi IEEE 802.3bt/at/af alimentati
► Budget PoE fino a 360 watt
► Supporta l'alimentazione PoE fino a 95 watt per ogni porta PoE
► Supporta l'installazione su guida DIN
► Il design compatto senza ventola evita il surriscaldamento
► Custodia in metallo ad alta resistenza IP40
► Alimentazione ridondante CC da 48~57 V con protezione contro l'inversione di polarità
► Temperatura di esercizio da -40°C a 80°C (-40°F a 176°F)
► 5 porte RJ45 Gigabit Ethernet in rame 10/100/1000BASE-T
► 2 slot SFP, che supportano ricetrasmettitori 1000BASE-X e 100BASE-FX in modalità duale
► Conforme allo standard IEEE 802.3bt PoE
Applicazione
Indici tecnici
Ethernet
| Standard: |
| IEEE 802.3 Ethernet |
IEEE 802.3u Fast Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3x Controllo di flusso full-duplex |
| IEEE 802.3az Ethernet a efficienza energetica (EEE) |
| IEEE 802.3bt Power over Ethernet a 4 coppie |
| IEEE 802.3at Power over Ethernet Plus PSE |
| IEEE 802.3af Power over Ethernet Plus |
| Velocità di inoltro e filtraggio: |
| 14.880pps (10Mbps) |
148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) |
| Buffer pacchetti: |
| 2Mbit |
Lunghezza pacchetto: |
| 10Kbyte |
Tabella degli indirizzi MAC: |
| 4K |
Switch Fabric: |
| 14 Gbps/non-bloccante |
Proprietà di scambio |
| Larghezza di banda del backplane: 14 Gbps; |
Velocità di inoltro pacchetti: 14,88 Mpps
Connettore:
|
| 5 x RJ45 (4 porte 802.3at PoE Out) |
Cavi di rete |
| Doppino intrecciato: |
10BASE-T: 2 coppie UTP Cat. 3,4,5, fino a 100 m
100BASE-TX: 2 coppie UTP Cat. 5, fino a 100 m
1000BASE-T: 4 coppie STP Cat 5 fino a 100 m
Cavo in fibra ottica
1000BASE-SX:
Cavo in fibra multimodale da 50/125μ m o 62,5/125μ m, fino a 220/550 m/2 km.
1000BASE-LX:
Cavo monomodale da 9/125μ m, che fornisce una lunga distanza di 2/10/20/40/80/120 km (a seconda del modulo SFP)
100BASE-FX:
Cavo in fibra multimodale da 50/125μ m o 62,5/125μ m per un massimo di 2 km (a seconda del modulo SFP)
Cavo monomodale da 9/125μ m per 20/40/60/120 km (varia a seconda del modulo SFP)
Interfaccia
|
| Connettore: |
| 5 x RJ45 (4 porte 802.3at PoE Out) |
Porta ottica: |
| 2 x SFP 1000Base-X o 100Base-FX (rilevamento automatico) |
PoE (Power over Ethernet) |
| Standard: |
| IEEE802.3af/at/bt |
Porta: |
| RJ45 |
Assegnazione dei pin di alimentazione: |
| Coppia 1 End-span: 1/2(-), 3/6(+) |
Coppia 2 Mid-span: 4/5(+), 7/8(-)
802.3bt/PoH: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
Budget PoE:
|
| Budget PoE fino a 360 watt |
Ambientale |
| Temperatura di esercizio: |
| -40°C a 80°C (-40°F a 176°F) |
Temperatura di stoccaggio: |
| -40°C a 85°C (-40°F a 185°F) |
Umidità relativa: |
| 5% a 95% senza condensa |
MTBF |
| > 200.000 ore |
Elettrico e meccanico |
| Potenza in ingresso: |
| 48~57VDC (morsettiera) |
Consumo energetico: |
| 382 W max. (PoE in uso) |
<5W (PoE non in uso) |
| Sovraccarico di ingresso di alimentazione: |
| Ripristinabile automaticamente |
Polarità inversa: |
| Presente |
Dimensioni (LxPxA): |
| 95 x 88 x 46 mm |
Peso: |
| 300 g |
Custodia: |
| Custodia in alluminio |
Opzioni di montaggio: |
| Guida DIN |
Indicatori LED: |
| PWR: |
| Alimentazione |
L/A: |
| Link/Attività |
PoE: |
| Stato PoE |
FX1/FX2: |
| Stato del collegamento in fibra SFP |
Approvazioni normative |
| ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Informazioni per l'ordine |
Modello
| Descrizione |
LNK-IMC205GHP-SFP |
| Switch Ethernet Gigabit Industriale a 4 porte 10/100/1000T 802.3bt 90W PoE + 1 porta 10/100/1000T + 2 porte 100/1000X SFP |
Opzioni SFP |
| ► Opzione SFP. Seleziona il tuo SFP nella nostra pagina delle opzioni SFP (SFP industriale). |
► Il modulo SFP deve essere acquistato separatamente. |
| Opzioni di montaggio |
| ► Staffa DIN-Rail predefinita installata; |
Opzioni di alimentazione |
| ► Alimentatore per guida DIN da 480 W/10 A 48 V CC. Cavo scoperto per morsettiera. |
► L'alimentatore deve essere acquistato separatamente |
| Dimensioni |
