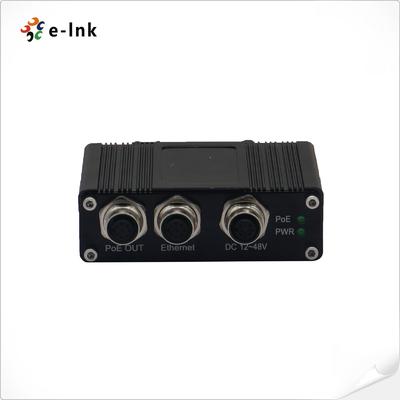

Iniettore PoE M12 conforme a EN50155
Panoramica
L'iniettore PoE conforme a EN50155 di E-Link è progettato per applicazioni industriali esigenti,
incluse materiale rotabile, veicoli e sistemi ferroviari. Questo avanzato
dispositivo PoE IEEE802.3at è dotato di Intelligent Detection, offrendo una singola porta di uscita PoE 10/100/1000
Base-T(X) che soddisfa gli standard EN50155. Progettato per resistere a condizioni ambientali difficili,
l'iniettore PoE utilizza connettori M12 per connessioni sicure e durevoli,
garantendo un funzionamento affidabile anche in condizioni di vibrazioni e urti. Si accende solo
quando viene rilevata una firma PoE valida dai dispositivi a valle, proteggendo i dispositivi non PoE
da potenziali danni. LNK-INJ301-M12 fornisce una soluzione di alimentazione integrata
con un ampio intervallo di tensione in ingresso di 12-48 VDC, ideale per applicazioni ad alta disponibilità.
Caratteristiche
Ingresso alimentazione 12~48VDC
Pienamente conforme agli standard IEEE802.3af/at
Supporta 10/100/1000Base-TX per la trasmissione di dati e alimentazione
Compatibile con le opzioni di installazione su guida DIN e a parete
I connettori M12 garantiscono connessioni sicure e durevoli
Indicatori LED completi per il monitoraggio dello stato PoE
Progettato per condizioni estreme con un intervallo di temperatura operativa da -40°C a 80°C
(-40°F a 176°F)
Indici tecnici
|
Ethernet
|
|
Standard:
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Tipo di elaborazione:
|
Forward
|
|
Half-duplex, Full-duplex
|
|
Velocità di filtraggio in avanti:
|
1.488.000pps (1000Mbps)
|
|
Cablaggio:
|
10/100/1000Base-T
|
|
Connettore:
|
2x connettore M12 (8 pin femmina M12 A-coding)
|
|
Ambientale
|
|
Temperatura di esercizio:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura di stoccaggio:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidità relativa:
|
5% a 95% senza condensa
|
|
MTBF:
|
>200.000 ore
|
|
Elettrico e meccanico
|
|
Alimentazione in ingresso:
|
12~48VDC su 5 pin femmina M12 A-Coding
|
|
Consumo energetico:
|
36W Max.
|
|
PoE (Power over Ethernet)
|
|
Standard:
|
IEEE802.3af/at
|
|
Porta:
|
Connettore M12 (8 pin femmina M12 A-coding)
|
|
Potenza massima per porta:
|
30W Max
|
|
Indicatori LED:
|
|
Alimentazione:
|
Stato alimentazione
|
|
PoE:
|
Stato PoE
|
|
Dimensioni (LxPxH):
|
95 x 70 x 30 mm
|
|
Peso:
|
0,25 kg
|
|
Involucro:
|
Alluminio Custodia
|
|
Opzioni di montaggio:
|
Guida DIN / Montaggio a parete
|
|
Approvazioni normative
|
|
ISO9001
|
|
FCC parte 15, Classe A, EN50155
|
|
EN55022:2006+A1: 2007 Classe A
|
|
Protezione da sovratensione:
|
|
RJ45: 1KV
|
|
Alimentazione: 500V
|
|
ESD: 4KV/8KV
|
Informazioni per l'ordine
|
Modello
|
Descrizione
|
|
LNK-INJ301-M12
|
Iniettore PoE M12 1 porta 10/100/1000M industriale EN50155 Ingresso alimentazione 12~48VDC
|
|
Opzioni di montaggio
|
► Staffa DIN-Rail predefinita installata; Staffa per montaggio a parete inclusa.
|
|
Opzioni di alimentazione
|
► L'alimentatore deve essere acquistato separatamente
|
Applicazione
Assegnazioni pin M12:
|
Pin
|
Assegnazione
|
|
RJ45
|
M12
|
PoE
|
Ethernet
|
|
1
|
6
|
TP0+
|
TP0+
|
|
2
|
4
|
TP0-
|
TP0-
|
|
3
|
5
|
TP1+
|
TP1+
|
|
4
|
7
|
TP2+(VCC+)
|
TP2+
|
|
5
|
1
|
TP2-(VCC+)
|
TP2-
|
|
6
|
8
|
TP1-
|
TP1-
|
|
7
|
2
|
TP3+(VCC-)
|
TP3+
|
|
8
|
3
|
TP3-(VCC-)
|
TP3-
|
