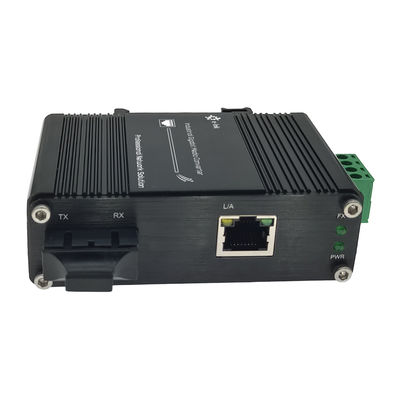

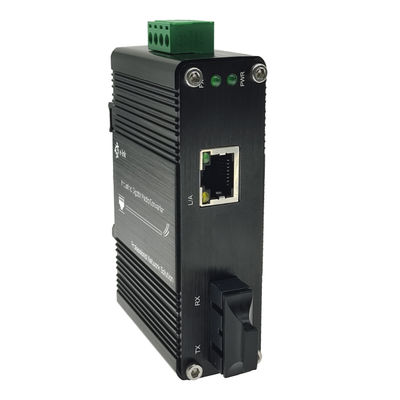

Mini Industrial 10/100/1000Base-T a 1000Base-X Media Converter
Panoramica del Mini Industrial Media Converter
Il LNK-IMC3012 Serie Industrial Gigabit Media Converter è una soluzione affidabile ed efficiente
per la conversione dei media tra 10/100/1000BASE-T porte in rame e 1000BASE-X porte in fibra.
Questo prodotto è stato progettato per resistere a condizioni ambientali difficili.
Il suo alloggiamento in alluminio è stato progettato per essere altamente durevole e funziona in modo affidabile in
un ampio intervallo di temperature da -40°C a +75°C, rendendolo adatto a una varietà di applicazioni industriali.
Questo media converter rinforzato supporta entrambe le modalità half-duplex e full-duplex,
e consente opzioni in fibra flessibili (100M o 1000M) per una maggiore compatibilità con i dispositivi di rete.
Le opzioni di montaggio del prodotto, che includono una guida DIN e una scatola di distribuzione, garantiscono un processo di installazione semplice
e sicuro. Questo lo rende ideale per l'uso in automazione industriale, sistemi di trasporto
e applicazioni di rete esterne.
Caratteristiche del Mini Industrial Media Converter
► 1-Porta 10/100/1000BASE-T RJ45 con funzione auto MDI / MDI-X
► 1 porta SC, 1000Base-X
► Supporta Full/Half-duplex, Auto-negoziazione
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► Ampi indicatori LED per la diagnostica di rete
► Ingresso alimentazione a morsettiera 12~48VDC
► Supporta l'installazione su guida DIN e a parete
► Indurito per l'ambiente -40°C a 75°C
(-40°F a 167°F) temperatura di esercizio
Indici tecnici del Mini Industrial Media Converter
|
Ethernet
|
|
Standard:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Tipo di elaborazione:
|
Memorizza e Inoltra
|
|
Velocità di filtraggio inoltro:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memoria buffer pacchetti:
|
1 Mbit
|
|
Massimo Lunghezza pacchetto:
|
9K Byte
|
|
Dimensione tabella indirizzi
|
2K indirizzi MAC
|
|
Interfaccia
|
|
Connettore:
|
1x RJ45
|
|
Porta ottica:
|
1 x SC 1000Base-X
|
|
Elettrico e meccanico
|
|
Potenza in ingresso:
|
12~48VDC, 4 morsettiera a perni
|
|
Consumo energetico:
|
3W Max.
|
|
Indicatori LED:
|
|
PWR:
|
Stato alimentazione
|
|
L/A:
|
Stato LINK dati
|
|
SPD:
|
Stato Ethernet
|
|
100M/1000M:
|
Fibra LINK Stato
|
|
Dimensioni (LxPxA):
|
95 x 70 x 30 mm
|
|
Peso:
|
0,25 kg
|
|
Alloggiamento:
|
Alluminio Custodia
|
|
Opzioni di montaggio:
|
Guida DIN / Montaggio a parete
|
|
Ambientale
|
|
Temperatura di esercizio:
|
-40°C a 75°C (-40°F a 167°F)
|
|
Temperatura di stoccaggio:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidità relativa:
|
5% a 95% senza condensa
|
|
MTBF
|
> 200.000 ore
|
|
Approvazioni normative
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informazioni per l'ordine del Mini Industrial Media Converter
|
Modello
|
Descrizione
|
|
LNK-IMC3012
|
Mini Industrial Media Converter, da 10/100/1000Base-T a 1000Base-SX, Multimodale, 550m, 850nm, SC
|
|
LNK-IMC3012-20
|
Mini Industrial Media Converter, da 10/100/1000Base-T a 1000Base-LX, Monodirezionale, 20km, 1310nm, SC
|
|
LNK-IMC3012-S20
|
Mini Industrial Media Converter, da 10/100/1000Base-T a 1000Base-BX, Monodirezionale, Fibra singola, 20km, 1310/1550nm, SC
|
|
Opzioni di montaggio
|
► Staffa DIN-Rail predefinita installata; Staffa per montaggio a parete inclusa.
|
|
Opzioni di alimentazione
|
► 24W/1A 24 Alimentatore VDC. Cavo scoperto per morsettiera
|
|
► L'alimentatore deve essere acquistato separatamente.
|
Applicazione del Mini Industrial Media Converter
