HDMI Bidi Audio RS232 Extender a fibra ottica fino a 20 km1080P@60Hz
Visualizzazione

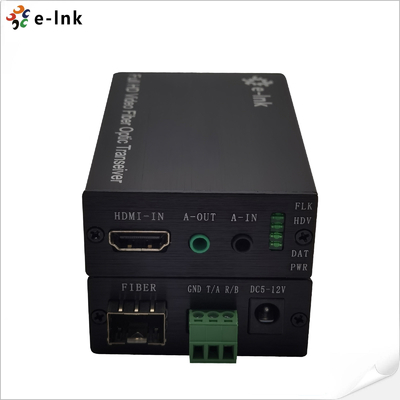

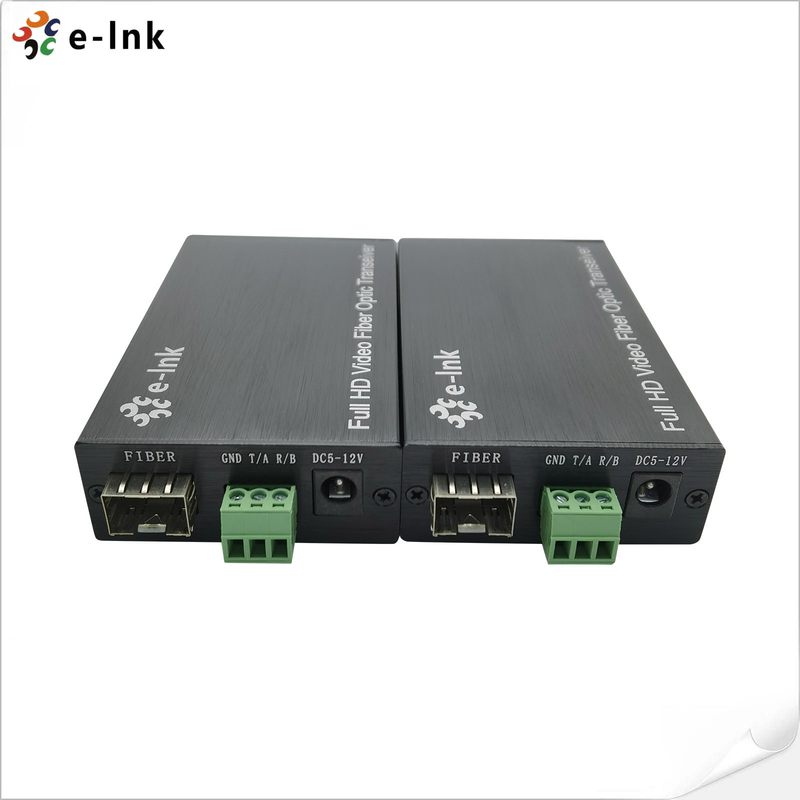

L'estensore a fibra ottica HDMI LNK-HF100DA trasmette video HDMI, stereo bidirezionale
L'interfaccia è dotata di un sistema di connessione audio e di segnali RS232 su un singolo cavo a fibra ottica.
1920×1200@60Hz, garantisce una qualità di immagine liscia, chiara e stabile su distanze fino a
Compatibile con gli standard HDMI 1.4b 3D e HDCP 1.4, dispone di stereo esterno
- port audio, supporto EDID, regolazione automatica e protezione ESD integrata.
facile da installare, è ideale per la trasmissione di segnali AV e di controllo su lunghe distanze e di alta qualità
applicazioni professionali.
Caratteristiche
Trasmette HDMI, audio stereo bidirezionale e RS232 su un singolo cavo a fibra
Supporta risoluzioni fino a 1920×1200@60Hz, inclusi 1080P e 1600×1200@60Hz
HDMI 1.4b 3D e HDCP 1.4 compatibili per una ampia compatibilità dei dispositivi
Trasmissione a lunga distanza: fino a 500 m (multi-mode) o 20 km (single-mode)
Interfaccia audio stereo esterna da 3,5 mm per integrazione audio flessibile
Regolazione automatica integrata per immagini lisce, chiare e stabili
Supporto EDID e protezione ESD per prestazioni affidabili
Progettazione compatta e leggera con semplice installazione plug-and-play
Indici tecnici
|
Parametro
|
Descrizione
|
|
Video
|
Norme
|
HDMI1.4B3D, HDCP1.4
|
|
Orologio di pixel massimo
|
165 MHz
|
|
Velocità massima di trasmissione
|
6.75 Gbps
|
|
Compliante
|
1080P@50/59.95/60Hz,(Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Supporto speciale 1600*1200 @60HZ
|
|
Collegamento
|
HDMI femminile di tipo A
|
|
Impedenza
|
100Ω
|
|
HDMI Distanza del cavo
|
< 5 metri (risoluzione fino a1920*1200@60Hz)
|
|
Audio
|
Interfaccia
|
3.5MM audio stereo esterno
|
|
Trasmettitore
|
1Ch Input + 1Ch Output
|
|
Ricevitore
|
1Ch Input + 1Ch Output
|
|
RS232
|
Interfaccia
|
3-PinTerminal Blocco
|
|
Tasso di Baud
|
≤115200bps
|
|
Fibra ottica
|
Interfaccia
|
Modello SFP con connettore LC
|
|
Tipo di fibra
|
Dispositivo monouso
|
|
Lunghezza d'onda
|
850 nm/1310 nm/1550 nm
|
|
Larghezza di banda dell'interfaccia
|
3Gbit/s
|
|
Distanza di trasmissione
|
Trasmissione@1920*1200@60Hz
Fibra multi-modo: <500M
Fibra monomodo: 20 km
|
|
IndiceAltri
|
Fornitore di alimentazione
|
L'adattatore di alimentazione: DC 5~ 12V.
|
|
Dissipazione di potenza
|
Max.4W
|
|
Temperatura
|
Operativo: -20°C ~ + 70°C
|
|
Umidità
|
Funzionamento: 5% ~ 90%
|
|
Dimensione (Lx)WxH)
|
92 x 57 x 23 mm
|
Informazioni sull'ordine
|
Modello
|
Descrizione
|
|
LNK-HF100DA
|
1Ch HDMI + 1Ch bidirezionaleStereoAudio + 1Ch RS232 su estensore a fibra ottica, LC ((SFP), fibra multi-mode,500 m, compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia
|
|
LNK-HF100DA-20
|
1Ch HDMI + 1Ch bidirezionaleStereoAudio + 1Ch RS232 su estensore a fibra ottica, LC ((SFP), Single- Fibra di moda,20 mila.m, compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia
|
Applicazione
