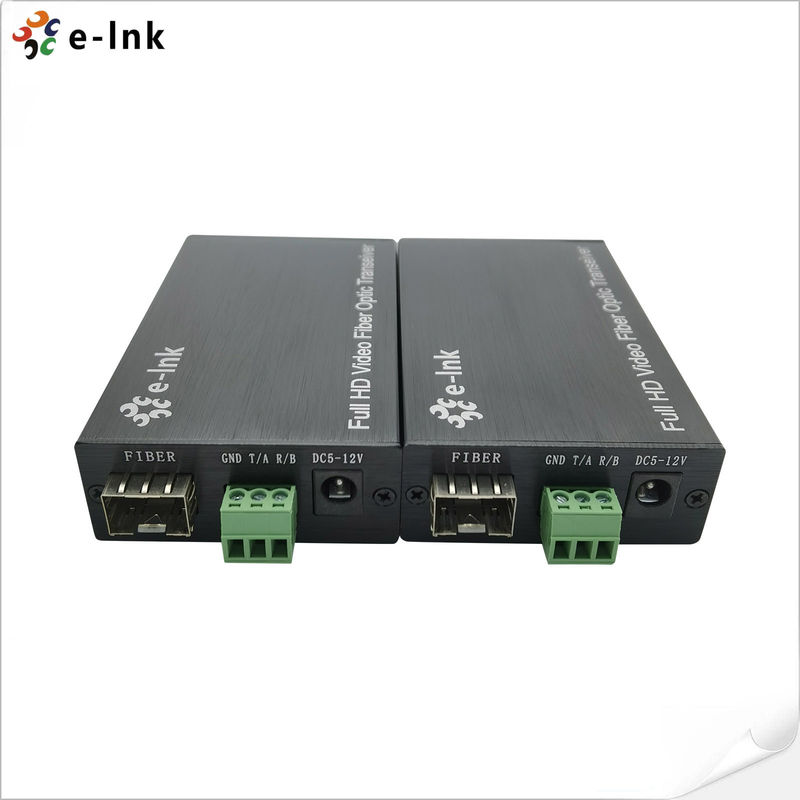

Extender HDMI in fibra ottica per trasmissione a lunga distanza con audio bidirezionale e RS232
Panoramica
Il Serie LNK-HF100DA Extender HDMI in fibra ottica consente la
trasmissione a lunga distanza di video HDMI ad alta definizione, audio stereo bidirezionale e controllo RS232
segnali su un singolo cavo in fibra ottica. Supporta HDMI 1.4/1.4b e HDCP 1.4
standard, garantisce una compatibilità senza interruzioni con un'ampia gamma di sorgenti e display
dispositivi. Offrendo risoluzioni fino a 1920×1200@60Hz e video 3D completo, questo HDMI in fibra
extender fornisce una qualità dell'immagine cristallina e non compressa senza latenza o perdita di segnale.
Progettato per professionisti distribuzione AV, sistemi di controllo, trasmissione, digitale
segnaletica e monitoraggio industriale, l'LNK-HF100DA garantisce prestazioni stabili,
forte capacità anti-interferenza e trasmissione sicura dei dati su distanze estese.
Il suo design compatto e affidabile lo rende ideale per ambienti che richiedono alta stabilità,
fedeltà dell'immagine e comunicazione senza rumore
Caratteristiche
Trasmissione HDMI a lunga distanza su fibra:
Estende video HDMI non compressi, controllo RS232 e segnali audio stereo fino a 20 km
attraverso un singolo cavo in fibra ottica, garantendo alta velocità e senza interferenze
comunicazione.
Prestazioni video ad alta definizione:
Supporta risoluzioni massime di 1920×1200@60Hz e 1600×1200@60Hz, offrendo
immagini cristalline ideali per video HD e applicazioni di visualizzazione professionali.
Integrazione audio stereo bidirezionale:
Abilita trasmissione audio stereo bidirezionale per un suono sincronizzato tra sorgente
e dispositivi di visualizzazione, garantendo un audio ad alta fedeltà senza ritardi o distorsioni.
Supporto dati seriali RS232:
Facilita trasmissione del segnale RS232 in tempo reale, consentendo il controllo del dispositivo senza interruzioni e
comunicazione in sistemi AV o di automazione integrati.
Piena compatibilità HDMI e HDCP:
Conforme a HDMI 1.4b, HDCP 1.2, e supporta formati video 3D, garantendo
compatibilità con un'ampia gamma di dispositivi moderni abilitati HDMI.
EDID automatico e corrispondenza sorgente:
Integrato gestione EDID e sistema di regolazione automatica ottimizzano in modo intelligente il video
uscita per immagini fluide, stabili e chiare su diversi display.
Affidabilità e protezione migliorate:
Incorpora protezione ESD, elaborazione del segnale robusta e un design resistente al rumore
per un funzionamento costante in ambienti esigenti.
Installazione Plug-and-Play:
Design compatto con configurazione plug-and-play semplice, che non richiede alcuna configurazione software
— ideale per segnaletica digitale, sistemi di conferenza e sale di controllo
Indici tecnici
| Parametro |
Descrizione |
|
Video
|
Standard |
HDMI1.4B 3D; HDCP1.4 |
| Clock pixel massimo |
165 MHz |
| Velocità dati massima |
6,75 Gbps |
| Conforme |
1080P@50/59.95/60Hz,( Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
Supporto speciale 1600*1200 @60HZ
|
| Connettore |
HDMI femmina tipo A |
| Impedenza |
100Ω |
| Gamma cavo HDMI |
<5 metri (risoluzione fino a 1920*1200@60Hz) |
| Audio |
Interfaccia |
Audio stereo esterno da 3,5 mm |
| Trasmettitore |
1Ch Ingresso + 1Ch Uscita |
| Ricevitore |
1Ch Ingresso + 1Ch Uscita |
| RS232 |
Interfaccia |
Morsettiera a 3 pin |
| Velocità di trasmissione |
≤115200 bps |
| Fibra ottica |
Interfaccia |
Modello SFP – Connettore LC |
| Tipo di fibra |
Modalità singola |
| Lunghezza d'onda |
850 nm/1310 nm/1550 nm |
| Larghezza di banda dell'interfaccia |
3 Gbps |
| Distanza di trasmissione |
Trasmissione@1920*1200@60Hz
Fibra multimodale: <500M
Fibra monomodale: 20 km
|
| IndiceAltro |
Alimentazione |
L'adattatore di alimentazione: CC 5~12V |
| Dissipazione di potenza |
MAX 4W |
| Temperatura |
Funzionamento: -20℃ ~ +70℃ |
| Umidità |
Funzionamento: 5% ~ 90% |
| Dimensione (LxPxA) |
92 x 57 x 23 (mm) |
Informazioni per l'ordine
| Modello |
Descrizione |
| LNK-HF100DA |
1Ch HDMI + 1Ch Audio stereo bidirezionale + 1Ch RS232 su Extender in fibra ottica, LC(SFP), fibra multimodale, 500 m, inclusi 1 trasmettitore e 1 ricevitore, utilizzati in coppia |
| LNK-HF100DA-20 |
1Ch HDMI + 1Ch Audio stereo bidirezionale + 1Ch RS232 su Extender in fibra ottica, LC(SFP), fibra monomodale, 20 km, inclusi 1 trasmettitore e 1 ricevitore, utilizzati in coppia |
Applicazione
Il 1 canale HDMI + audio stereo bidirezionale + RS232 su Extender in fibra ottica
è ideale per un'ampia gamma di applicazioni di trasmissione audiovisiva e di comunicazione professionali
che richiedono estensione del segnale a lunga distanza, di alta qualità e senza interferenze
.
Sistemi di trasmissione e produzione video
– consente HDMI e audio a lunga distanza consegna del segnale tra telecamere, console di editing e monitor con latenza zero e
qualità dell'immagine eccellente.
Centri di controllo e sale comandi
– garantisce una trasmissione affidabile di video HDMI, dati audio e RS232 tra terminali operatore, videowall e server di controllo centrali.
Sistemi di sicurezza e sorveglianza
– supporta HDMI su fibra per video in tempo reale monitoraggio in configurazioni CCTV e telecamere IP su larga scala, mantenendo un'uscita dell'immagine stabile.
Automazione industriale e controllo di processo
– trasmette video e controllo seriale RS232 segnali su lunghe distanze in
monitoraggio di fabbrica, trasmissione stabile, e installazione plug-and-play.
– offre video e audio ad alta risoluzione per
display diagnostici, trasmissione stabile, e installazione plug-and-play dove l'immagine l'accuratezza è fondamentale.
Segnaletica digitale e display commerciali
– ideale per centri commerciali, aeroporti, hub di trasporto
, e installazione plug-and-play, offrendo la distribuzione HDMI a lungo raggio senza degrado del segnale.
Integrazione AV didattica e aziendale
– collega proiettori, lavagne interattive, e pannelli di controllo in
aule, trasmissione stabile, e installazione plug-and-play tramite fibra ottica per prestazioni stabili e prive di EMI.
Con il suo
alta compatibilità, trasmissione stabile, e installazione plug-and-play, questo Extender HDMI in fibra fornisce una soluzione affidabile per
qualsiasi ambiente professionale che richiede comunicazioni AV e dati sicure e a lunga distanza
.
