Compatto industriale 10G Copper-to-SFP+ Media Converter -40-80°C 12-48VDC
Visualizzazione

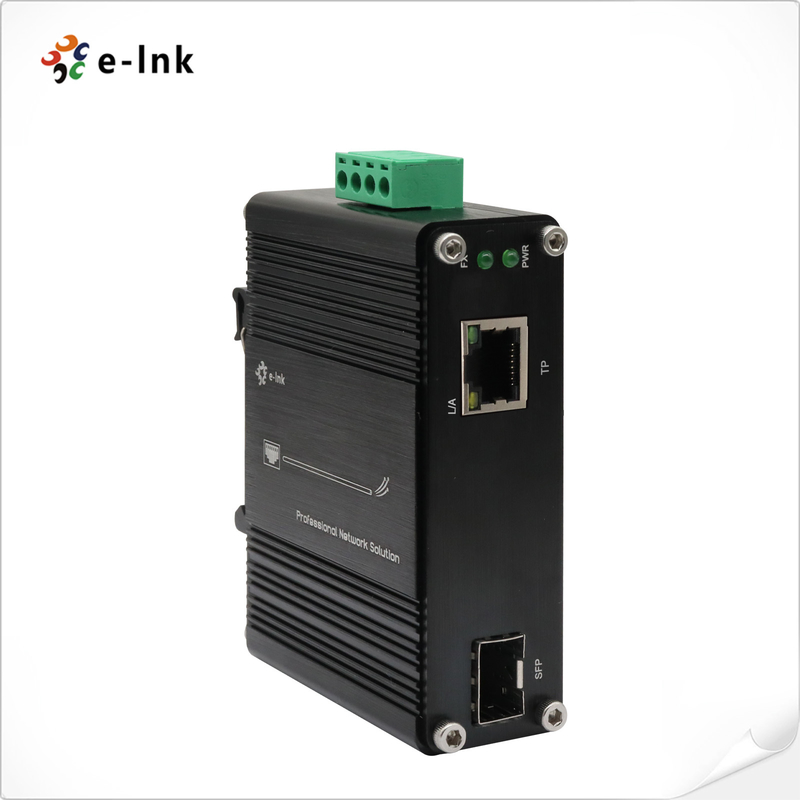

LNK-IMC10G-SFP+ è un convertitore multimediale industriale 10G Ethernet compatto e non PoE
Il sistema è stato progettato per una conversione affidabile di rame in fibra in ambienti difficili.
a velocità multipleoperazione da 100Mbps a 10Gbps, è dotato di una porta RJ45 con auto
MDI/MDI-X e unoLo slot 10G SFP+, che garantisce una connettività ad alta prestazione.
con potenza ultra bassaConsumo, 12~48VDC di ingresso a ampio raggio, alluminio resistente IP40
Il progetto è statoLa temperatura di funzionamento varia da -40°C a 80°C.
reti che richiedonolarghezza di banda elevata senza funzionalità PoE, come le estensioni di backbone,
collegamenti con i data center,
e percorsi di fibre a lunga distanza.
Caratteristiche
Supporto multi-velocità ¥ 100M/1G/2.5G/5G/10G RJ45 a 10G SFP+
Efficienza energetica ️ conforme alla norma IEEE 802.3az, consumo di potenza massimo di soli 5W
Progettazione industriale Cassa in alluminio IP40 compatta, temperatura da -40°C a 80°C
Potenza flessibile 12~48VDC ingresso di blocco terminale ridondante
Performance stabile 20Gbps di tessuto di commutazione, supporto per il quadro jumbo
Installazione versatile incluse le opzioni DIN-Rail o di montaggio a parete
Indici tecnici
|
Ethernet
|
|
Norme:
|
IEEE 802.3u 100BASE-TX
|
|
IEEE 802.3ab 1000BASE-T
|
|
IEEE 802.3bz 2.5G/5GBASE-T
|
|
IEEE 802.3an 10GBASE-T
|
|
IEEE 802.3ae 10Gbps Ethernet
|
|
Controllo di flusso full-duplex IEEE 802.3x
|
|
IEEE 802.3az Ethernet ad efficienza energetica (EEE)
|
|
In avanti&Filtrodi Tasso:
|
100 Mbps
|
|
1000 Mbps
|
|
2.5Gbps
|
|
5 Gbps
|
|
10 Gbps
|
|
Cavi di rete:
|
10G/5G/2.5G/1G/100M BASE-T:
10G Cat 6A/7
5G Cat 6/6A/7
1G/2.5G Cat 5e/6/6A/7
100M Cat 5/5e/6/6A/7
Cavo UTP di categoria 5/5e/6/6A/7 (massimo 100 metri)
EIA/TIA-568 100 ohm STP (100 metri, al massimo)
10GBASE-LR/SR/BX:
Cavi multimodo in fibra ottica da 50/125 μm o 62,5/125 μm, fino a 300 m
Cavo in fibra ottica monomodo 9/125μm, fino a 80 km
|
|
Tipo di trattamento:
|
Storage-and-Forward
|
|
Fabbricazione a partire da:
|
20 Gbps
|
|
Figura Jumbo:
|
16K
|
|
Tabella degli indirizzi:
|
9K voci, indirizzo sorgente automatico di apprendimento e invecchiamento
|
|
Interfaccia
|
|
Collegamento:
|
1 x RJ45
|
|
Porta ottica:
|
1 x SFP+
|
|
Ambiententali
|
|
Temperatura di funzionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura di conservazione:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidità relativa:
|
Non condensante da 5% a 95%
|
|
MTBF
|
> 200 000 ore
|
|
Elettronica e meccanica
|
|
Potenza di ingresso:
|
12 ~ 48VDC, Potenza ridondante (4- blocco terminale pin)
|
|
Consumo di energia:
|
5W Max
|
|
Protezione:
|
|
Sovraccarico di alimentazione:
|
Risettabile automaticamente
|
|
Polarità inversa:
|
Presente
|
|
DIP Interruttore
|
|
Interruttore DIP a 4 cifreFunzioneLa Commissione
|
DIP
|
Funzione
|
Impostazioni
|
|
SW 1
|
Riservato
|
ON - Riservato
|
OFF - Riservato
|
|
SW 2
|
Riservato
|
ON - Riservato
|
OFF - Riservato
|
|
SW 3
|
Riservato
|
ON - Riservato
|
OFF - Riservato
|
|
SW 4
|
Riservato
|
ON - Riservato
|
OFF - Riservato
|
|
Note: la funzione di switch DIP può essere personalizzata in base alle esigenze del cliente.
|
|
Indicatori LED:
|
|
PWR:
|
Stato di potenza
|
|
LA:
|
collegamento/attività alla porta Ethernet
|
|
TP:
|
Stato Ethernet
|
|
FX:
|
SFP+FibraPort Statuto
|
|

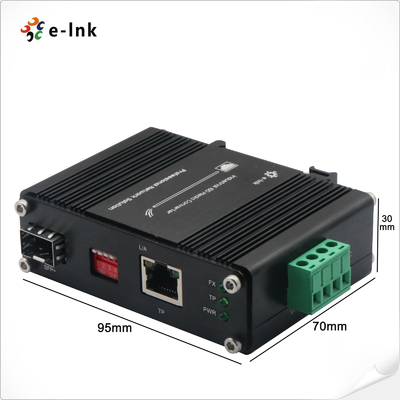

Dimensioni (WxDxH):
|
95 x70 x30 mm
|
|
Peso:
|
0.25Kg
|
|
Casco:
|
Aluminici Caso
|
|
Opzioni di montaggio:
|
DIN-Rail/montaggio a parete
|
|
Autorizzazioni di legge
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informazioni sull'ordine
|
Modello
|
Descrizione
|
|
LNK-IMC10G-SFP+
|
Mini Convertitore multimediale industriale 10G/5G/2.5G/1G/100M rame a 10GBASE-X SFP+
|
|
Opzioni SFP
|
¢ SFP+ Selezionate la vostra SFP+ sul nostro PFS+ Pagina delle opzioni (SFP industriale).
|
|
¢ SFP+ il modulo deve essere acquistato separatamente.
|
|
Opzioni di montaggio
|
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included.
|
|
Opzioni di alimentazione
|
️24W/1A24Fornitura di corrente VDC.
|
|
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included.
|
|
L'alimentazione è da acquistare separatamente.
|
