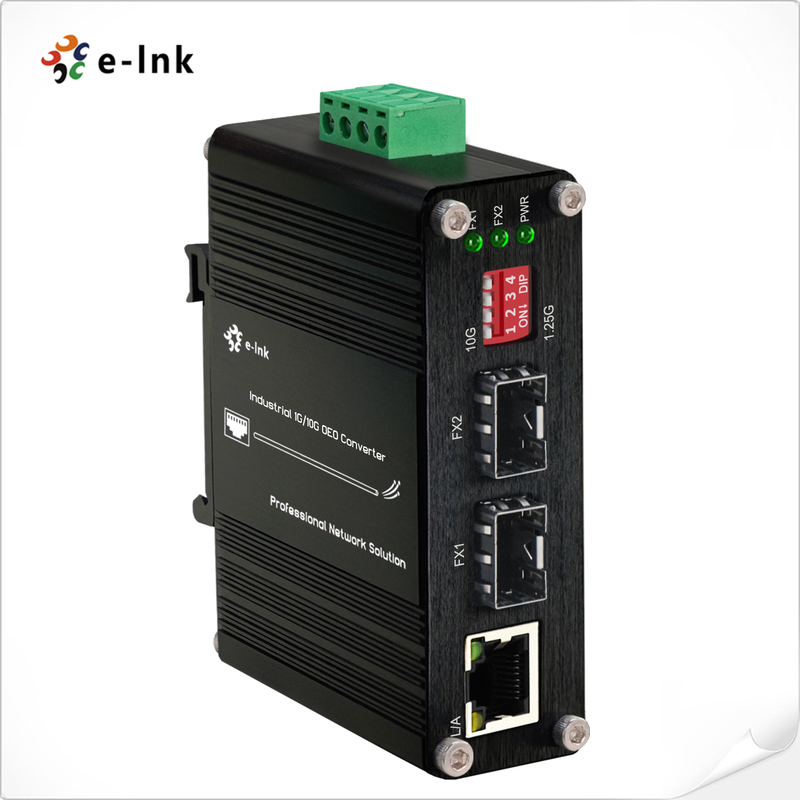

Convertitore di media Ethernet OEO SFP+ 1G/10G industriale con ripetitore 3R

Dati di Prestazione

Indici Tecnici

Funzione dell'apparecchiatura

Ripetitore 3R

Velocità di Trasmissione

10G: 8.5Gb/s-11.7Gb/s

Protocolli

8.5G Fiber Channel

SONET OC-192, SDH STM-64 (9.95Gbps)

10G WAN (10Gbps)

10G LAN (10.31Gbps)

OTN OTU-2 (G.709) (10.70Gbps)

10G LAN con codifica FEC 255/237 (11.09Gbps)

10G Fiber Channel (11.32Gbps)

10G POS

Tipo di Interfaccia

SFP+ a SFP+

Distanza di Trasmissione

Modulo SFP+: fino a 80 km

Pacchetto Massimo

Velocità di Inoltro

14,880,950/S

Temperatura di Esercizio

da -40°C a 80°C (da -40°F a 176°F)

Temperatura di Stoccaggio

da -40°C a 85°C (da -40°F a 185°F)

Umidità Relativa

5% a 95% senza condensa

MTBF

> 200.000 ore

Specifiche del Media Converter Ethernet

Standard

IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX

IEEE 802.3ab 1000BASE-T

IEEE 802.3z, 1000BASE-SX/LX

IEEE 802.3x Controllo di flusso Full-duplex

Modalità di Lavoro

10/100/1000BASE-T a 1000BASE-SX/LX

Tipo di Porta

SFP a RJ45

Cavi di Rete

Cavo a doppino intrecciato
10BASE-T: 2 coppie UTP Cat. 3,4,5, fino a 100m
100BASE-TX: 2 coppie UTP Cat. 5, fino a 100m
1000BASE-T: 4 coppie STP Cat 5 fino a 100m

Cavo in fibra ottica
1000BASE-SX:
50/125μm o 62.5/125μm cavo in fibra multimodale, fino a 220/550m/2km.
1000BASE-LX:
9/125μm cavo monomodale, che fornisce lunga distanza per 10/20/40/80/120km (varia a seconda del modulo SFP)

Elettrico e Meccanico

Alimentazione in Ingresso

12~48VDC, Alimentazione Ridondante (Morsettiera a 6 pin)

Consumo Energetico

8W Max

Protezione

Sovraccarico Ingresso Alimentazione

Ripristinabile Automaticamente

Polarità Inversa

Presente

Interruttore P

4-digit DIP switch funzione

DIP

Funzione

Impostazioni

SW 1

1.25G/10G

ON - 1.25~8.5G

OFF - 10.3G o 14.025G

SW 2

Riservato

ON - Riservato

OFF - Riservato

SW 3

Riservato

ON - Riservato

OFF - Riservato

SW 4

Riservato

ON - Riservato

OFF - Riservato

Indicatori LED:

PWR

Stato Alimentazione

FX1

Porta SFP-1

FX2

Porta SFP-2

L/A

TP LINK/ACT

Dimensioni (LxPxH)

95 x 70 x 30 mm

Peso

0.25Kg

Involucro

Alluminio Involucro

Opzioni di Montaggio:

Montaggio su guida DIN

Approvazioni Regolamentari

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Classe A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Surge)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Modello

Descrizione

ETH-IMC2402-OEO

Convertitore OEO SFP+ a SFP+ 1G/10G Industriale (Ripetitore 3R) con 1G Funzione Media Converter Ethernet

Opzioni SFP

► Opzione SFP. Si prega di selezionare il proprio SFP nella nostra pagina Opzioni SFP

► Il modulo SFP deve essere acquistato separatamente.

Opzioni di Montaggio

► Staffa DIN-Rail predefinita installata

Opzioni di Alimentazione

► Alimentatore per guida DIN. Cavo aperto per morsettiera.

► L'alimentatore deve essere acquistato separatamente.
