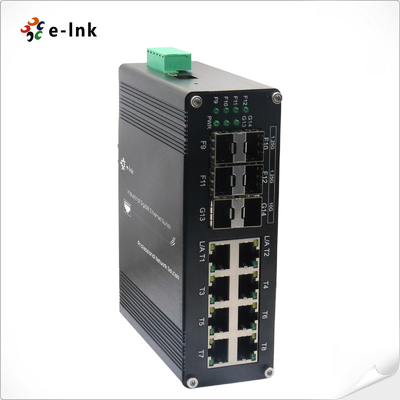

Switch Ethernet Managed Industriale L2+ 8 porte Gigabit + 4 SFP + 2×10G SFP+
Panoramica
La serie ETH-IMC2408M è uno switch Ethernet managed L2+ industriale compatto con
8 porte Gigabit RJ45, 4 slot Gigabit SFP e 2 uplink 10G SFP+ ad alta velocità. Offre
prestazioni wire-speed con una capacità di switching di 110 Gbps e supporta 9K Jumbo
Frames per applicazioni esigenti. La porta di gestione USB-C semplifica la configurazione
rispetto al legacy RS232, mentre l'alloggiamento in alluminio IP40 robusto, intervallo di funzionamento da -40°C a +80°C
e ingressi di alimentazione CC ridondanti garantiscono l'affidabilità in ambienti difficili. Con funzionalità avanzate di Layer 2+, protocolli di ridondanza e sicurezza robusta, è ideale per
automazione industriale, energia, sorveglianza e aggregazione di dati edge.
Caratteristiche
8 × porte Gigabit RJ45 + 4 × 1G SFP + 2 × 10G SFP+ uplink
Uplink ad alta velocità 10G SFP+
per reti di aggregazione e backbonePorta USB-C per una gestione rapida e diretta (non è richiesto RS232)
Alte prestazioni: capacità di switching di 110 Gbps, 9K Jumbo Frame
Ridondanza avanzata: STP/RSTP/MSTP/ERPSv2, aggregazione di link
Sicurezza robusta: SSH, HTTPS, 802.1X, RADIUS, difesa DoS/DDoS
VLAN, QoS, ACL, IGMP Snooping, doppia VLAN (QinQ)
Grado industriale: alloggiamento in alluminio IP40, design senza ventola
Ampia temperatura di esercizio: -40°C ~ +80°C, MTBF > 200.000 ore
Montaggio su guida DIN, fattore di forma compatto e leggero (0,55 kg)
Indici tecnici
Ethernet
|
Standard:
|
|
IEEE802.3 10BASE-T
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3a
|
|
e10GBase-R IEEE802.3
|
|
pQoS IEEE802.1d Spanning Tree
|
|
Forward
|
|
& FilteringRate: 14.880pps (10Mbps)
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
1.488.000
|
|
,000pps (10000Mbps)Memoria buffer pacchetti:
|
|
12M bit
|
Tipo di elaborazione:
|
|
Store-and-Forward
|
Larghezza di banda backplane
|
|
110 Gbps
|
Lunghezza massima pacchetto:
|
|
9K Bytes Jumbo Frame
|
Dimensione tabella indirizzi:
|
|
8K
|
Indirizzi MAC Interfaccia
|
|
Connettore:
|
|
8
|
(PoE in uso R
|
|
/LR1
|
x USB-C (per la gestione) Porta ottica:
|
|
4
|
x 1000Base-X SFP 2 x
10G Base-SR/LRSFP+ USB
|
|
-C:1
|
x USB-C (per la gestione) Interfaccia seriale RS485 (Opzionale)
|
|
Interfaccia fisica
|
|
Morsettiera a vite a 3 pin standard industriale
|
Tipo di dati
|
|
1Ch RS485 Bi-Direzionale
|
Segnali RS-485
|
|
Data+, Data-, GND
|
Distanza linea porta seriale (rame)
|
|
1000 metri
|
Velocità di trasmissione
|
|
0 ~ 800kbps
|
Ambientale
|
|
Temperatura di esercizio:-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura di stoccaggio:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidità relativa:
|
5% a 95% senza condensa
|
|
MTBF
|
> 200.000 ore
|
|
Elettrico e meccanico
|
Alimentazione in ingresso:
|
|
12~48
|
|
VDC
|
,Alimentazione ridondante (morsettiera a 6 pin)Instradamento statico 8
|
|
W Max.
|
(PoE in uso<240W) Protezione:Sovraccarico ingresso alimentazione:
|
|
Ripristino automatico
|
|
Polarità inversa:
|
Presente
|
|
Interruttore DIP
|
Interruttore DIP a 4 cifre
|
|
funzioneDIP
|
|
FunzioneImpostazioniSW 1
|
VLAN
|
ON - Abilitato
|
OFF - Disabilitato
|
|
SW 2
|
Gestione del tempo
|
ON - Riservato
|
OFF - Riservato
|
|
SW 3
|
Riservato
|
ON - Riservato
|
OFF - Riservato
|
|
SW 4
|
PWR:
|
Stato alimentazione
|
Ethernet (Per porta):
|
|
Indicatori LED:
|
PWR:
|
Stato alimentazione
|
Ethernet (Per porta):
|
|
Link/Attività
|
|
Fibra
|
:
|
|
Porta Gigabit SFP: F9~F12
|
Porta 10G SFP+: F13, F14
|
|
Dimensioni (LxPxA):149
|
x
|
|
114
|
|
x
|
50 0.Peso: 0.55 Kg
|
|
Alloggiamento:
|
AlluminioCustodiaOpzioni di montaggio:
|
|
Montaggio su guida DIN
|
Funzionalità software Protocolli di ridondanza
|
|
Supporto STP/RSTP/MSTP/ERPSv2, Aggregazione di link
|
Supporto multicast
|
|
Supporto IGMP Snooping V1/V2/V3
|
|
,
|
supporto GMRP, GVMP,802.1Q
|
|
VLAN
|
Supporto IEEE 802.1Q 4K VLANInstradamento staticosupporto QINQ, doppia VLAN,
|
|
Gestione del tempo
|
SNTPInstradamento staticoReindirizzamento basato sul flusso
|
|
Limitazione della velocità basata sul flusso
|
Filtraggio dei pacchetti basato sul flusso
|
|
8*Code di output di ogni porta 802.1p/DSCP mappatura priorità
|
Diff-Serv QoS, Mark/Remark di priorità
Algoritmo di pianificazione della coda (SP, WRR, SP+WRR)
ACL
ACL basata sulla porta
ACL basata su porta e VLAN
Filtraggio pacchetti da L2 a L4, corrispondenza dei primi 80 byte di messaggio.
|
|
Fornire ACL basata su MAC, indirizzo MAC di destinazione, IP sorgente, IP di destinazione, tipo di protocollo IP, porta TCP/UDP, intervallo di porte TCP/UDP e VLAN, ecc.
|
Manutenzione diagnostica
Supporto port mirroring, Syslog, Ping
Funzione di gestione
Supporto CLI, WEB, SNMPv1/v2/v3, server Telnet per la gestione, EEE, LLDP, Server/Client DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Gestione allarmi
|
Supporto 1 uscita allarme relè unidirezionale, RMON, TRAP
|
|
Sicurezza
|
Protezione dalle tempeste di broadcast, HTTPS/SSLv3, AAA e RADIUS, SSH2.0
|
|
Supporto DHCP Snooping, Opzione 82
|
,
|
|
accesso di sicurezza 802.1X,
|
Supporto gestione gerarchica degli utenti, elenco di controllo accessi ACL,
Supporto DDOSInstradamento staticofiltraggio/binding MAC basato sulla porta, black hole MAC, protezione della sorgente IP, isolamento della porta, limite di velocità dei messaggi ARP
Funzionalità avanzate di Layer 2+
Gestione IPv4/IPv6Instradamento staticoApprovazioni normative
|
|
ISO9001, CE, RoHS, FCC
|
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informazioni per l'ordine
|
|
Modello
|
|
Descrizione
|
|
ETH-IMC2408M
|
Switch Ethernet Managed Industriale L2+ 8 porte 10/100/1000T
|
+ 4 porte 1G SFP + 2 porte 10G SFP+
|
Opzioni SFP
|
|
► Opzione SFP. Seleziona il tuo SFP nella nostra pagina delle opzioni SFP
|
► Il modulo SFP deve essere acquistato separatamente. Opzioni di montaggio
|
|
► Staffa DIN-Rail predefinita installata
|
Opzioni di alimentazione
|
|
► Alimentatore per guida DIN. Cavo scoperto per morsettiera.
|
|
► L'alimentatore deve essere acquistato separatamente.
|
