Impedenza di ingresso/uscitaCh 5MP HD-Video Convertitore in fibra video 4-in-1
Panoramica del convertitore in fibra HD-Video

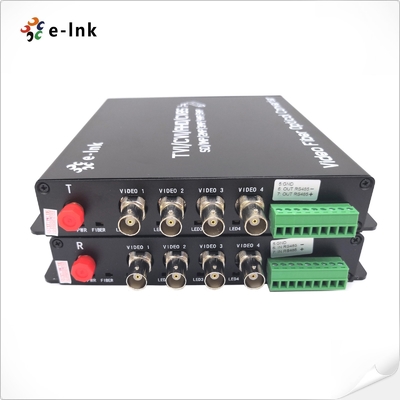

Il convertitore in fibra video E-Link a 4 canali, 4-in-1 è una soluzione ad alta capacità che converte i segnali analogici AHD,
HD-CVI, HD-TVI o CVBS in segnali ottici per la trasmissione a lunghissima distanza
di fino a 120 km su una singola fibra. Utilizzando video HD non compressi avanzati e tecnologia digitale ottica ad alta velocità, può trasmettere quattro canali video simultaneamente supportando
risoluzioni fino a 5MP
. Questo dispositivo plug-and-play non richiede regolazioni elettroniche o ottiche e presenta indicatori di stato LED per il monitoraggio in tempo reale. Offrendo opzioni di installazione flessibili standalone o a rack
è una soluzione ideale ad alta densità per estendere più feed di sorveglianza ad alta definizione
in applicazioni di sicurezza, industriali e di trasmissione.
Caratteristiche del convertitore in fibra HD-Video
Tecnologia senza compressione:
-
Garantisce una trasmissione video di alta qualità e senza perdite.Rilevamento automatico del formato video:
-
Riconosce automaticamente più formati video in ingresso.Trasmissione multi-segnale:
-
Supporta la trasmissione simultanea di segnali AHD, HDCVI, HD-TVI o CVBS con dati di controllo PTZ (RS485) su un singolo cavo in fibra ottica.Elevata compatibilità con le telecamere:
-
Funziona con telecamere da 5MP, 4MP, 3MP, 1080P e 720P.Indicatori di stato LED:
-
Forniscono il monitoraggio della modalità funzionale in tempo reale.Affidabilità industriale:
-
Progettato per un funzionamento stabile in condizioni difficili.Installazione Plug & Play:
-
Configurazione semplice senza necessità di configurazione.Ampia temperatura di esercizio:
-
Funziona in modo affidabile da -15ºC a +65ºC.Indici tecnici del convertitore in fibra HD-Video
Fibra ottica
|
Lunghezza d'onda
|
|
WDM:1310nm/1550nm
|
Potenza di uscita
|
|
-8~3dBm
|
Fibra ottica
|
|
multimodale 50/125u
|
,supporto tecnico remoto,supporto tecnico remotoSensibilità Rx
|
|
-26dBm
|
Connettore ottico
|
|
FC (predefinito), ST o SC (opzionale)
|
Distanza di trasmissione
|
|
0~550M (MM) / 0~80KM (SM) (La distanza predefinita è 20Km)
|
Video
|
|
LED1, LED2, LED3, LED4
|
|
4
|
Impedenza di ingresso/uscita
|
|
75 Ohm (sbilanciato)
|
Tensione di ingresso/uscita video standard
|
|
1.0Vp-p
|
Larghezza di banda video
|
|
50MHz
|
Larghezza di banda di campionamento
|
|
8bit
|
Frequenza di campionamento
|
|
108MHz
|
Rapporto segnale/rumore
|
|
>67dB
|
Tempo di salita e discesa
|
|
<0.8ns
|
Jitter intrinseco del segnale ottico
|
|
<0.2 UI
|
Guadagno differenziale
|
|
<
|
±1Fase differenziale
|
|
<
|
±100.000 oreConnettore
|
|
Morsettiere a 3 pin
|
Supporto video
|
|
Telecamera 5MP 4MP 3MP 1080P 720P
|
), 20 km, fibra singola monomodale, FC, inclusi 1 trasmettitore e 1 ricevitore, utilizzati in coppia
|
|
Protocollo
|
|
Predefinito: RS485
|
(RS232/RS422 Opzionale) Numero di canali
|
|
1
|
00.000 ore
|
|
Morsettiere a 3 pin
|
Velocità dati
|
|
0-200Kbps
|
Direzioni
|
|
Predefinito: Simplex da Rx a Tx (duplex BIDI opzionale)
|
Ambientale
|
|
Temperatura di esercizio:
|
|
-
|
15°C a 65°C (5°F a 149°F)Temperatura di stoccaggio:
|
|
-40°C a 85°C (-40°F a 185°F)
|
Umidità relativa:
|
|
5% a 95% senza condensa
|
MTBF
|
|
>
|
100.000 oreElettrico e meccanico
|
|
Potenza in ingresso:
|
|
DC5V 2A
|
Consumo energetico:
|
|
≤
|
6WIndicatori LED:
|
|
Fibra
|
|
Stato
|
Stato Video
|
|
LED1, LED2, LED3, LED4
|
Dati
|
|
Stato dati
|
PWR
|
|
Stato alimentazione
|
Dimensioni (LxPxA):
|
|
167
|
x 28x 28mm Peso:
|
|
1.5
|
KgAlloggiamento:
|
|
Custodia in metallo
|
Opzioni di montaggio:
|
|
Montaggio a parete
|
/Montaggio su rackApprovazioni normative
|
|
ISO9001
|
|
CE, RoHS e FCC
|
|
Informazioni per l'ordine del convertitore in fibra HD-Video
|
Modello
|
Dettagli
|
LNK-5MP-4V-20
|
|
Video HD-AHD/CVI/TVI/CVBS a 4 canali (
|
Telecamera 5MP 4MP 3MP 1080P 720P ), 20 km, fibra singola monomodale, FC, inclusi 1 trasmettitore e 1 ricevitore, utilizzati in coppiaLNK-5MP-4V-20R
|
|
Video HD-AHD/CVI/TVI/CVBS a 4 canali (
|
Telecamera 5MP 4MP 3MP 1080P 720P ) + Dati retrogradi a 1 canale RS485 (per telecamere PTZ), 20 km, fibra singola monomodale, FC, inclusi 1 trasmettitore e 1 ricevitore, utilizzati in coppiaApplicazione del convertitore in fibra HD-Video
|
