8C 5MP HD- Video. Convertitore a fibra video 4 in 1

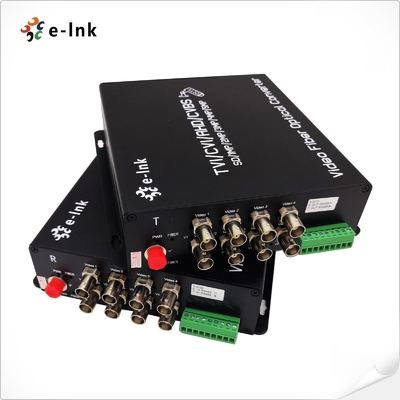

Visualizzazione del convertitore in fibra HD-video
IlConvertitore in fibra video E-Link 8-Channel 4-in-1utilizza video HD non compresso avanzato
e tecnologia di trasmissione ottica ad alta velocità per convertire analoghi AHD, HD-CVI, HD-TVI o CVBS
segnali in segnali ottici, consentendo una trasmissione eccezionale a lunga distanza dip a 120 km- Si ', si '.
Questa soluzione ad alta densità può trasmettere otto canali di video simultaneamente mentre
supportoRisoluzioni fino a 5 MP. progettato per un funzionamento completo plug-and-play, richiede
senza regolazioni elettroniche o ottiche e dispone di monitoraggio intuitivo dello stato del LED.
L'impianto è dotato di un'ampia gamma di dispositivi per l'installazione e di opzioni di installazione su rack, è una soluzione versatile, affidabile e di elevata capacità per esigenze di
applicazioni di sorveglianza, sicurezza e trasmissione.
Caratteristiche del convertitore in fibra HD-video
- Trasmissione senza compressione:Utilizza la tecnologia di codifica senza compressione per fornire video ad alta fedeltà senza perdita di qualità.
- Rilevazione automatica del formato:Identifica automaticamente il formato video di ingresso per una compatibilità perfetta.
- Trasmissione in fibra tutto in uno:Supporta la trasmissione simultanea di segnali video AHD, HDCVI, HD-TVI o CVBS insieme ai dati di controllo PTZ (RS485) su un singolo cavo in fibra ottica.
- Supporto per telecamere larghe:Compatibile con fotocamere da 5MP, 4MP, 3MP, 1080P e 720P.
- Indicatori di stato LED:I LED integrati forniscono lo stato in tempo reale delle modalità operative e dell'attività del segnale.
- Progettazione industriale:Progettato per prestazioni stabili in ambienti difficili.
- Disponibilità facile:Il design plug-and-play consente un'installazione rapida e senza sforzo.
- Ampia gamma di temperature di funzionamento:Funzionamento affidabile a partire da -15 °C a +65 °C.
Indici tecnici dei convertitori in fibra HD-video
|
Fibra ottica
|
|
Lunghezza d'onda
|
WDM:1310nm/1550nm
|
|
Potenza di uscita
|
-8~3 dBm
|
|
Fibra ottica
|
50/125u multimodo,62.5/125u multimodo,9/125u singolo modo
|
|
Sensibilità a Rx
|
-26 dBm
|
|
Connettore ottico
|
FC (default), ST o SC (facoltativo)
|
|
Distanza di trasmissione
|
0~550M (MM) / 0~80KM (SM) (distanza predefinita è di 20Km)
|
|
Video
|
|
Numero di canali
|
8
|
|
Impedenza di ingresso/uscita
|
75 Ohm (sbalansamento)
|
|
Tensione di ingresso/uscita video standard
|
1.0Vp-p
|
|
Larghezza di banda video
|
50 MHz
|
|
Larghezza di banda di campionamento
|
8 bit
|
|
Frequenza di campionamento
|
108 MHz
|
|
Rapporto segnale/rumore
|
> 67 dB
|
|
Tempo di ascesa e di caduta
|
< 0,8 ns
|
|
Segnale ottico intrinseco Jitter
|
< 0,2 UI
|
|
Guadagno differenziale
|
<±10,5%
|
|
Fase differenziale
|
<±1°
|
|
Collegamento
|
BNC
|
|
Video di supporto
|
Fotocamera 5MP 4MP 3MP 1080P 720P
|
|
Dati PTZ
|
|
Protocollo
|
Impostazione predefinita: RS485 (RS232/RS422 facoltativo)
|
|
Numero di canali
|
1
|
|
Collegamento
|
3 pin Blocchi terminali
|
|
Tasso di dati
|
0-200Kbps
|
|
Indirizzi
|
Per impostazione predefinita:Simplex da Rx a Tx (BIDI duplex opzionale)
|
|
Ambiente
|
|
Temperatura di funzionamento:
|
-15°C a65°C (5°F a 149°F)
|
|
Temperatura di conservazione:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidità relativa:
|
Non condensante da 5% a 95%
|
|
MTBF
|
>100,000 ore
|
|
Elettronica e meccanica
|
|
Potenza di ingresso:
|
DC5V 2A
|
|
Consumo di energia:
|
≤6W
|
|
Indicatori LED:
|
|
Fibra
|
Fibra Statuto
|
|
Video
|
LED1, LED2, LED3, LED4
|
|
Dati
|
Status dei dati
|
|
PWR
|
Stato di potenza
|
|
Dimensioni ((WxDxH):
|
167 x172 x45 mm
|
|
Peso:
|
2.5Kg
|
|
Casco:
|
Cassa in metallo
|
|
Opzioni di montaggio:
|
Montaggio a parete/Montazione a scaffale
|
|
Autorizzazioni di legge
|
|
ISO9001
|
|
CE, RoHS e FCC
|
Informazioni per l'ordine del convertitore in fibra HD-video
|
Modello
|
Dettagli
|
|
LNK-5MP-8V-20
|
8-Ch HD-AHD/CVI/TVI/CVBS video (Fotocamera 5MP 4MP 3MP 1080P 720P), 20 km, singolo modo, fibra singola, FC, compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia
|
|
LNK-5MP-8V-20R
|
8-Ch HD-AHD/CVI/TVI/CVBS video (Fotocamera 5MP 4MP 3MP 1080P 720P) + 1-Ch Backward Data RS485 (per telecamere PTZ), 20 km, mono-modalità fibra singola, FC, incluso 1 trasmettitore & 1 ricevitore, utilizzato da coppie
|
Applicazione per il convertitore di fibre HD-Video
Politica post-vendita e garanzia
Esso è composto da:servizio clienti online- eservizio clienti telefonico, fornendoconsulenza sul prodotto,
supporto tecnico remoto,Servizi di manutenzione e accettazione.
Politica dei servizi: sostituzione di tre mesi e garanzia di tre anni.
Sostituzione: entro tre mesi dall'acquisto di una serie di prodotti, dopo aver testato il guasto del prodotto
In caso di danni causati da catastrofi non naturali, l'acquirente può
In questo caso, si può richiedere al punto d'acquisto di sostituire lo stesso tipo di prodotto.O un prodotto di prestazioni comparabili.
Se non si verificano problemi nella prova del prodotto, il campione originale sarà restituito.
Garanzia: Danni causati dall'uomo causati da disastri non naturali, il periodo di garanzia gratuita della nostra azienda è di 1 anno.
[Le seguenti circostanze non rientrano nel campo di applicazione della sostituzione e della manutenzione gratuita]
1.Danni causati da un funzionamento e da una manutenzione non conformi alle istruzioni del manuale del prodotto.
2- Danni causati da fattori umani, quali tensione di ingresso inadeguata, assunzione d'acqua e rottura.
3.Danni ai prodotti causati da catastrofi naturali, quali fulmini, terremoti, incendi, ecc.
3Alterazione non autorizzata delle impostazioni o riparazione senza il permesso della compagnia.
4.Prodotti non soggetti a manutenzione gratuita.
5- Danni causati dal trasporto, dal carico e dallo scarico durante le riparazioni inviate dai clienti.
6.Il codice a barre o il modello del prodotto sulla scheda di garanzia del prodotto non sono conformi al prodotto stesso.
7- guasti o danni causati da altri problemi non relativi al prodotto, quali la progettazione, la tecnologia, la fabbricazione e la qualità.
