Convertitore OEO da SFP+ a SFP+ industriale 1G/10G (3R Repeater) con funzione di convertitore multimediale Ethernet 1G

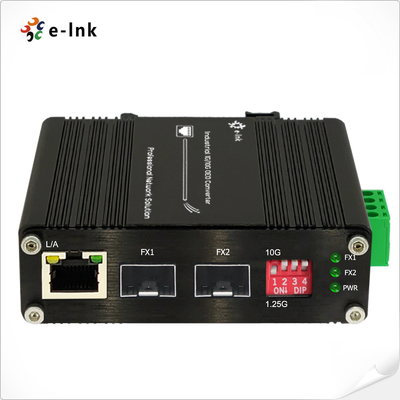

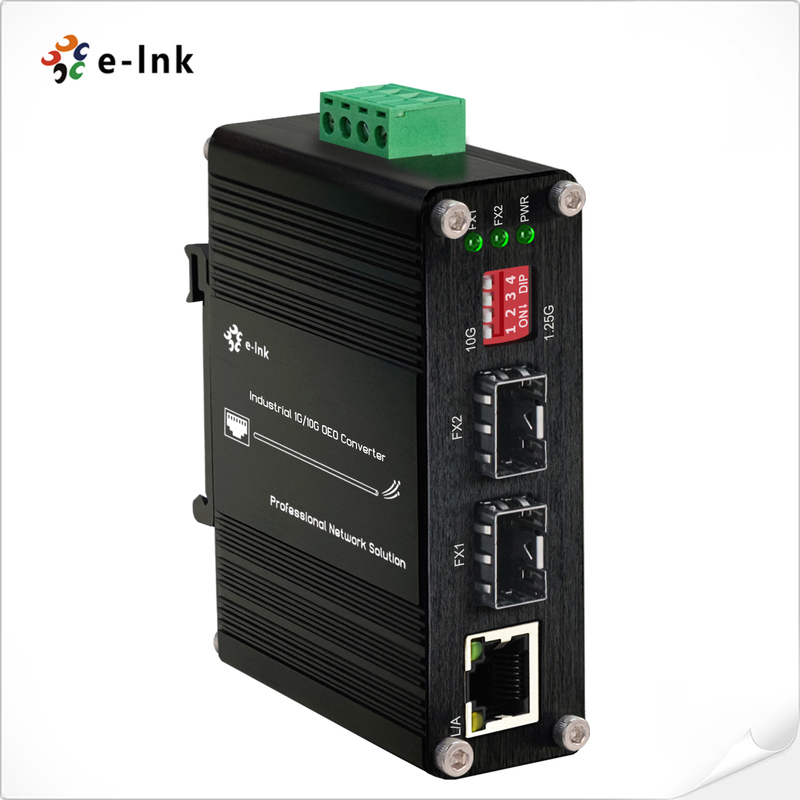

IndustriaVisualizzazione del convertitore OEO
IlSerie ETH-IMC2402-OEOè unconvertitore ottico-elettrico-ottico (OEO) industriale 10G
progettato per un'estensione robusta della rete in fibra ottica in ambienti difficili.
temperature comprese tra-40°C a 80°C, questa unità funziona come convertitore multimediale ad alte prestazioni,
un ripetitore o un rigeneratore del segnale per trasmissioni a lunga distanza difino a 120 kmQuesta versatile unità supporta
protocolli 10G multipli, compreso10G Ethernet, SDH/SONET STM-64/OC-192, e 10G Fiber Channel.
Questo lo rende ideale per le spine dorsali della rete inApplicazioni SAN, LAN e MANIl ETH-IMC2402-OEO
caratteristiche di conversione ottica flessibile delle lunghezze d'onda(1310 nm, 1550 nm, CWDM e DWDM)e offerte
Entrambiconversione dei media da fibra a fibra e da fibra a rame (1 Gbps)Ha anche la funzionalità loopback.
Progettato per infrastrutture critiche inCentri dati, telecomunicazioni
locali e ambienti industriali, l'ETH-IMC2402-OEO garantisce una trasmissione di dati stabile e a lunga distanza
in condizioni difficili.
Caratteristiche del convertitore OEO industriale
️Trasporti trasparenticon ritardo ultra-basso per la trasmissione di dati senza soluzione di continuità
️Funzione 3R(Regenerazione, Reshaping, Re-timing) per un rafforzamento del segnale affidabile
️di larghezza superiore a 20 mmcon display a LED a stato pieno per una facile installazione e monitoraggio
️Supporta le lunghezze d'onda DWDM/CWDM prescritte dall'UITcon funzione integrata DDM (Digital Diagnostics Monitoring)
️Loop-back- eCornice Jumbosupporto per configurazioni di rete flessibili
️Interruttore DIPper una facile selezione tra 1,25G e 10G velocità di trasmissione di dati in fibra
️Funzionamento versatilecome convertitore multimediale Ethernet 1G quando utilizzato con Ethernet
️Cassa in alluminio resistente IP40per la protezione in ambienti industriali
️Opzioni di montaggio flessibili: DIN-Rail o installazione a muro
️Intervallo di temperatura di funzionamento: -40°C a 80°C (-40°F a 176°F) per uso in ambienti estremi
IndustriaConvertitore OEOIndici tecnici
|
Dati sulle prestazioni
|
Indici tecnici
|
|
Funzione dell'apparecchiatura
|
Ripetitore 3R
|
|
Velocità di trasmissione
|
10G: 8,5Gb/s-11,7Gb/s
|
|
Protocolli
|
8.5G Fiber Channel
SONET OC-192, SDH STM-64 (9,95 Gbps)
10G WAN (10Gbps)
10G LAN (10,31Gbps)
OTN OTU-2 (G.709) (10,70 Gbps)
10G LAN con codifica 255/237 FEC (11,09Gbps)
10G canale in fibra (11,32Gbps)
10G POS
|
|
Tipo di interfaccia
|
SFP+ a SFP+
|
|
Distanza di trasmissione
|
Modulo SFP+: fino a 80 km
|
|
Pacchetto massimo
Tasso di spedizione
|
14,880,950/S
|
|
Temperatura di funzionamento
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura di conservazione
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidità relativa
|
Non condensante da 5% a 95%
|
|
MTBF
|
> 200 000 ore
|
|
ESpecificativi del convertitore multimediale thernet
|
|
STandardi
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
IEEE 802.3z, 1000BASE-SX/LX
IEEE 802.3x Controllo del flusso full-duplex
|
|
Modalità di lavoro
|
10/100/1000BASE-T a 1000BASE-SX/LX
|
|
Tipo di porta
|
SFP aRJ45
|
|
Cavi di rete
|
a coppia tortuosa
10BASE-T: UTP a due coppie di categoria 3,4,5, fino a 100 m
100BASE-TX: 2 coppie UTP Cat. 5, fino a 100m
1000BASE-T: 4 coppie STP Cat 5 fino a 100 m
Cavi a fibra ottica
1000BASE-SX:
50/125μm o 62,5/125μm cavo a fibra multi-modo, fino a 220/550m/2km.
1000BASE-LX:
9/125μm cavo monomodo, fornendo lunghe distanze per 10/20/40/80/120 km (variano a seconda del modulo SFP)
|
|
Elettronica e meccanica
|
|
Potenza di ingresso
|
12~48VDC, Potenza ridondante (6-pin Terminal Block)
|
|
Consumo di energia
|
8W Max
|
|
Protezione
|
|
Sovraccarico dell'alimentazione
|
Risettabile automaticamente
|
|
Polarità inversa
|
Presente
|
|
DIP Interruttore
|
|
Interruttore DIP a 4 cifreFunzioneLa Commissione
|
DIP
|
Funzione
|
Impostazioni
|
|
SW 1
|
1.25G/10G
|
ON - 1,25 ~ 8,5G
|
OFF - 10.3G o 14.025G
|
|
SW 2
|
Riservato
|
ON - Riservato
|
- Spento. Riservato
|
|
SW 3
|
Riservato
|
ON - Riservato
|
- Spento. Riservato
|
|
SW 4
|
Riservato
|
ON - Riservato
|
- Spento. Riservato
|
|
Indicatori LED:
|
|
PWR
|
Stato di potenza
|
|
FX1
|
Porta SFP-1
|
|
FX2
|
Porta SFP- Due.
|
|
L/A
|
TP LINK/ACT
|
|
Dimensioni (WxDxH)
|
95 x 70 x 30 mm
|
|
Peso
|
0.25Kg
|
|
Casing
|
Aluminici Caso
|
|
Opzioni di montaggio:
|
DIN-Rail
|
|
Autorizzazioni di legge
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informazioni relative agli ordini del convertitore OEO industriale
|
Modello
|
Descrizione
|
|
ETH-IMC2402-OEO
|
Convertitore OEO industriale 1G/10G SFP+ a SFP+ (3R Repeater) con 1G Funzione di conversione dei media Ethernet
|
|
Opzioni SFP
|
Selezionate la vostra opzione SFP nella nostra pagina Opzioni SFP
|
|
Il modulo SFP deve essere acquistato separatamente.
|
|
Opzioni di montaggio
|
► Default DIN-Rail Bracket installed
|
|
Opzioni di alimentazione
|
¢ alimentazione elettrica DIN-Rail.
|
|
L'alimentazione è da acquistare separatamente.
|
Applicazione del convertitore OEO industriale
Applicazione 1 ((1G/10G OEO Converter):
Applicazione 2 (funzione di convertitore di media da fibra a rame):
