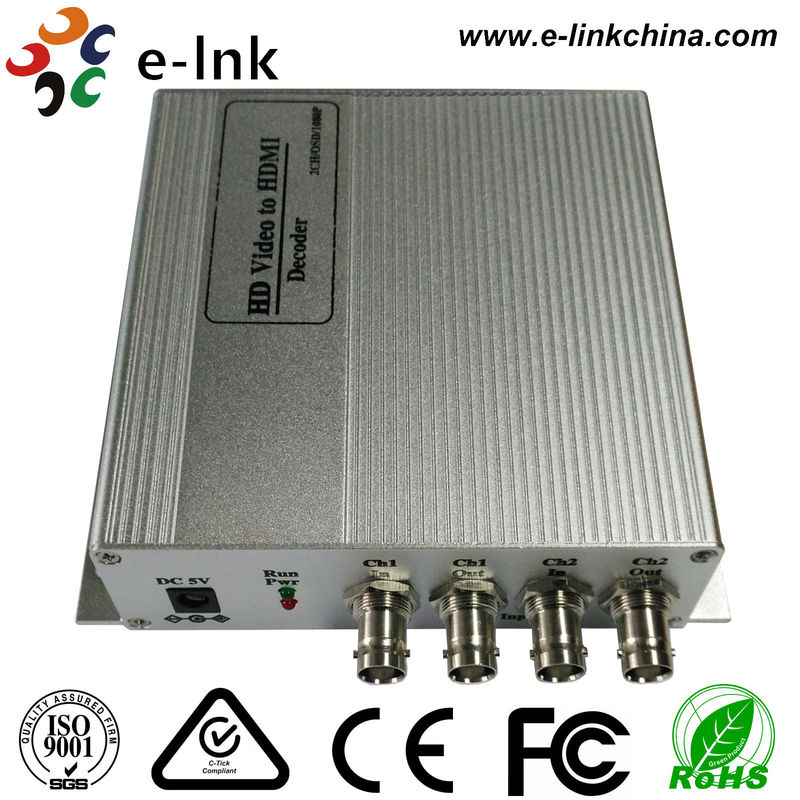

Multiplexer video analogico a 2 canali, processore video AHD ad alta definizione

Convertitore AHD a HDMI a 2 canali Multiplexer video analogico

I. Panoramica

AHD è un'interfaccia video composita ad alta definizione, uno standard di trasmissione video ad alta definizione basato su cavo coassiale, tecnologia di modulazione analogica per trasmettere video a scansione progressiva ad alta definizione. Le specifiche tecniche AHD includono due tipi di formati video ad alta definizione 1280H e 1920H (risoluzione effettiva formato 1280H di 1280 × 720; la risoluzione effettiva del formato 1920H di 1920 × 1080), con diritti di proprietà intellettuale indipendenti delle tecniche di modulazione analogica dei dati video non compressi, trasferimento punto a punto di video HD a livello di megapixel tramite cavo coassiale, implementazione senza ritardo, bassa perdita, alta affidabilità della trasmissione video.

II. Implementazione della funzione

Le funzioni possono essere raggiunte:

1. Il distributore di segnale HDTV, 1 minuto 2 uscite

2. OSD segnali HDTV, sovrapposizione digitale, sovrapposizione non fisica, senza sfarfallio.

3. Decoder di segnale HDTV, in grado di decodificare il segnale AHD, amplificatore integrato, equalizzatore di linea, moltiplicatore video e trasmettitore video HD, identifica automaticamente la risoluzione del segnale sorgente, uscita segnale HD HDMI 720P60HZ, 1080P60HZ.

III. Caratteristiche del prodotto

1. Per ottenere l'elaborazione simultanea di segnali video AHD a 2 vie

2. Il prodotto è potente, facile da usare

3. È uno splitter di segnale ad alta definizione, il segnale AHD può essere collegato in loop all'apparecchiatura AHD della fase successiva

4. È un dispositivo OSD di segnale ad alta definizione, può sovrapporre il titolo del carattere della telecamera, la data e le informazioni sull'ora

5. È un decoder di segnale ad alta definizione, realizza l'uscita del segnale ad alta definizione HDMI 720P, 1080P.

6. supporta le comunicazioni RS-232, il software di configurazione verde può visualizzare la posizione, le impostazioni di visualizzazione e la modalità di impostazione della visualizzazione

III. Applicazioni

I prodotti sono utilizzati principalmente in:

1. Spazi di visualizzazione indipendenti del segnale HDTV.

2. I produttori di telecamere eseguono presentazioni di test applicativi

3. I produttori di DVR eseguono presentazioni di test applicativi

4. Accesso del segnale HDTV a display a grande schermo.

5. Uscita e visualizzazione dello switcher a matrice AHD sullo schermo di giunzione

Diagramma dell'applicazione:
