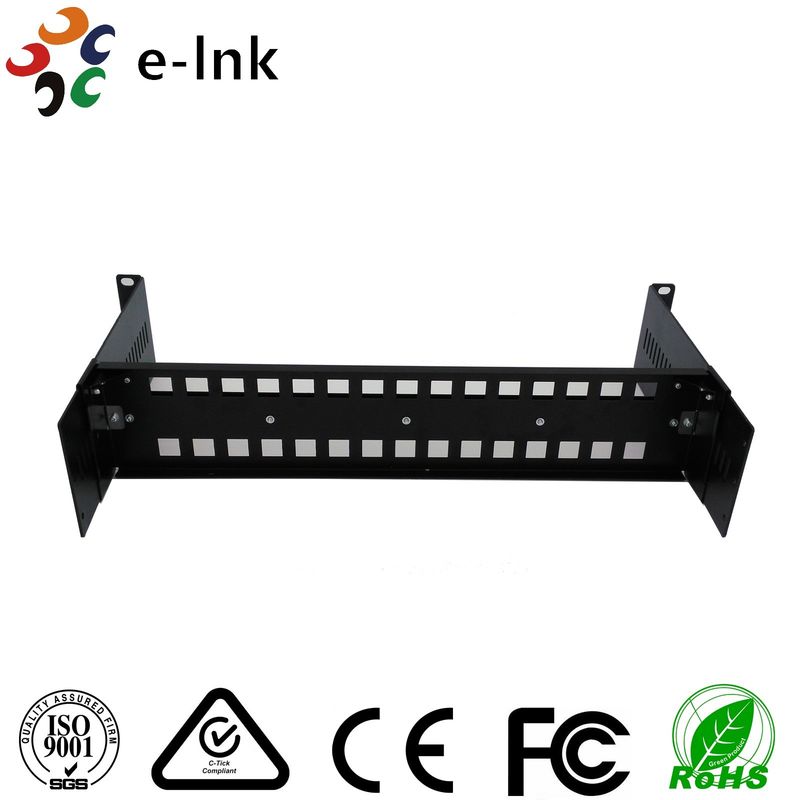

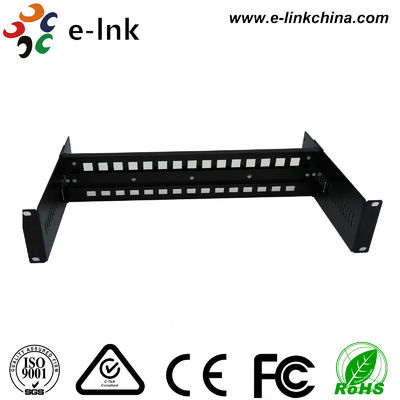

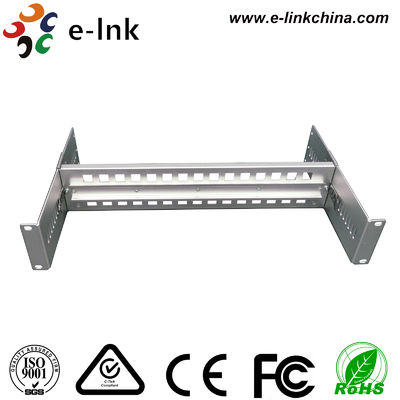

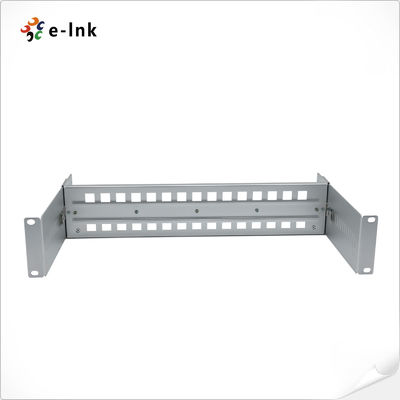

19" Rack Mount DIN Rail Mount Bracket per il convertitore multimediale DIN-Rail & Ethernet PoE Switch

Modello: serie LNK-DR190

Visualizzazione

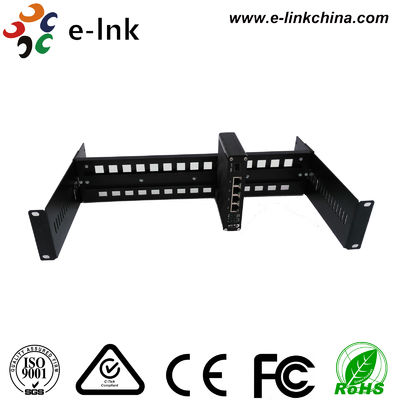

L'hardware DIN-rail Rack Mount è installato in uno standard19 ̊ scaffalee-link DIN-rail Media Converters,DIN-Rail Ethernet PoE Switches e DIN-rail Power Supplies possono essere adatti per questo rack Mount Hardware.

Caratteristiche

• Dispositivi DIN-Rail all'interno di uno standardRack o armadietto da 19 pollici
• Funzione unica di regolazione della profondità per adattare le apparecchiature di qualsiasi dimensione
• Un solo standard35 mm (1,38") DIN-RailTraccia inclusa
• Disegno facile da usare

Specificità

Meccanica

Materiale

• alluminio

Dimensioni

• 482,6 mm x 92,2 mm x 250 mm (11,22") (W x H x D)

Installazione:

Il Rack LNK-DR190 è installato in un armadietto standard a 19 ′′ per consentire l'installazione di apparecchiature montate su DIN-Rail.

Le procedure di montaggio sono elencate di seguito:

1. Utilizzare un cacciavite per fissare lo scheggio metallico(3) con viti M3x6 (4) sul telaio DIN-Rail (1) sul lato destro e sul lato sinistro;
2. Lo strumento deve essere montato su un supporto per il supporto del telaio di tipo DIN-Rail.
3. Push backward or pull forward the Rackmount Chassis Holders (2) along the guide rails on two sides of the Rackmount DIN-Rail Chassis (1) to adjust the depth of the Rack and offer flexible space for fitting in DIN-rail mountable equipment. Assicurarsi che i supporti del telaio (2) e il telaio DIN-Rail (1) siano saldamente assemblati.
4. Trascinare il rack nel rack standard da 19 ′′, quindi collegare il rack al rack standard da 19 ′′ con un cacciavite e quattro viti.
