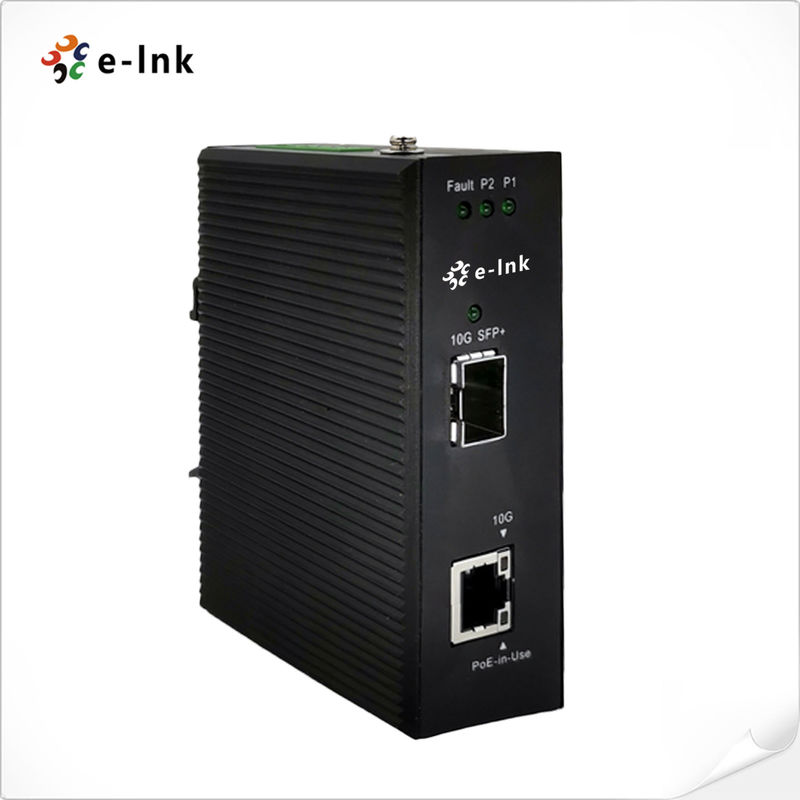

10G SFP+ a Multi-Gigabit PoE++ Converter 90W Industrial Media Bridge
Visualizzazione
IlE-link serie LNK-10GHPè una nuova generazione10G SFP+ di livello industriale a multi-Gigabit
PoE++ Media Converter, costruito per fornire entrambilarghezza di banda ultra elevata- epotenza PoE++
(fino a 90 W)per dispositivi di rete avanzati, progettati per applicazioni mission-critical quali:Wi-Fi
6 punti di accesso, backbone di sorveglianza e edge computing, garantisce dati e potenza senza soluzione di continuità
consegna inambienti industriali difficili.
Compatto, senza ventole e con protezione IP40, forniscePerformance 10G con compatibilità multivelocità flessibile
(10G/5G/2.5G/1G/100M), insieme aingressi di potenza di corrente continua ridondantiper un funzionamento ininterrotto.
Caratteristiche
10G SFP+ a 10G/5G/2.5G/1G/100M RJ45conversione intelligente
IEEE 802.3bt PoE++ fino a 90Wper PD ad alta potenza (AP Wi-Fi 6, telecamere PTZ, ecc.)
Cassa di alluminio compatta senza ventole, IP40 per affidabilità industriale
Funzionamento a temperatura ampiada -40°C a +80°C
Input di potenza doppia 44 ̊57VDC ridondantecon protezione contro la polarità inversa
DIN-Rail & Montaggio a pareteflessibilità per impianti diversi
Tessuti di commutazione ad alta velocità da 20 Gbpscon prestazioni non bloccanti
Protezione ESD e protesi contro le sovratensioni, conforme a CE/FCC/RoHS
Indici tecnici
| Ethernet |
| Norme: |
IEEE 802.3u Fast Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3bz 2.5G/5GBASE-T |
| IEEE 802.3an 10GBASE-T |
| IEEE 802.3ae 10Gbps Ethernet |
| IEEE 802.3x Controllo del flusso full-duplex |
| IEEE 802.3az Ethernet ad efficienza energetica (EEE) |
| IEEE 802.3bt 4-pair Potenza su Ethernet |
| IEEE 802.3at Power over Ethernet Plus PSE |
| IEEE 802.3af Power over Ethernet Plus |
| Controllo del flusso: |
IEEE 802.3x frame di pausa per full duplex |
| Fabbrica di cambio: |
20 Gbps/non bloccante |
| Cavi di rete |
10G/5G/2.5G/1G/100M Base-T:
10G - Cat 6A/7
5G - Cat 6/6A/7
2.5G/1G - categoria 5e/6/6A/7
100M Cat 5/5e/6/6A/7
Cavo UTP di categoria 5/5e/6/6A/7 (massimo 100 metri)
EIA/TIA-568 100 ohm STP (massimo 100 metri)
10GBase-LR/SR/BX:
Cavo multimodale in fibra ottica da 50/125um o 62.5/125um, fino a 300 m
9/125um cavo a fibra ottica monomodo, fino a 80 km
|
| Interfaccia |
| Collegamento: |
1 x 10G/5G/2.5G/1G/100M Base-T interfaccia RJ45 con funzione iniettore PoE++ IEEE 802.3bt |
| Porta ottica: |
Interfaccia SFP+ 1 x 10GBase-X |
| PoE (Power over Ethernet) |
| Standard: |
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt Potenza su Ethernet Plus Plus
|
| Port: |
RJ45 |
| Potenza di PoE: |
802.3bt PoE++: 90W |
| Tipo di alimentazione PoE: |
Scala fine + media |
| Assegnazione del pin di alimentazione: |
L'intervallo finale: 1/2 (-), 3/6 (+);
la lunghezza media: 4/5 (+), 7/8 (-)
|
| Bilancio dell'energia del PoE: |
Input di corrente continua di 90 W@44~57 V |
| Ambiente |
| Temperatura di funzionamento: |
-40°C a 80°C (-40°F a 176°F) |
| Temperatura di conservazione: |
-40°C a 85°C (-40°F a 185°F) |
| Umidità relativa: |
Non condensante da 5% a 95% |
| MTBF |
> 100 000 ore |
| Elettronica e meccanica |
| Potenza di ingresso: |
44 ~ 57VDC (blocco terminale) |
| Consumo di energia: |
Sistema AT senza carico: 48V DC: 4,36W
carico completo con PoE++: 48V DC: 98W
|
| Sovraccarico di alimentazione: |
Risettabile automaticamente |
| Polarità inversa: |
Presente |
| Dimensioni (WxDxH): |
3.03 x 1,48 x 4,21 pollici (77 x 37,5 x 107 mm) |
| Peso: |
270 g |
| Casco: |
Cassa in alluminio |
| Opzioni di montaggio: |
DIN-Rail e montaggio a parete |
| Indicatori LED: |
| P1/P2: |
Stato di potenza |
| Errore: |
Alarme di errore |
| 10G: |
Status del collegamento Ethernet 10G |
| 10G SFP+: |
Status del collegamento 10G SFP+ |
| Autorizzazioni di legge |
| ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Informazioni sull'ordine
| Modello |
Descrizione |
| LNK-GY10GP-SFP |
10GBase-X SFP+ a 10G/5G/2.5G/1G/100M Base-T 802.3bt PoE++ Media Converter |
| Opzioni SFP+ |
SFP + opzione. Selezionate il vostro SFP nella nostra pagina Opzioni SFP (SFP industriale). |
| Il modulo SFP+ deve essere acquistato separatamente. |
| Opzioni di montaggio |
¢ DIN-Rail Bracket installato per impostazione predefinita; |
| Opzioni di alimentazione |
- 120W/2.5A 48VDC alimentazione DIN-Rail. |
|
L'alimentazione elettrica deve essere acquistata separatamente
|

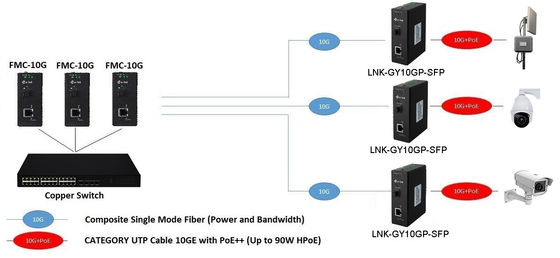

Applicazione
Metodo 1: unilaterale - estensione della portata di un interruttore ottico.
Metodo 2: doppio lato - estensione della portata di un interruttore a base di rame.
