tecnologia Co., srl della Cina di E-collegamento.
Comunicazioni ottiche professionali della fibra e produttore del prodotto della trasmissione di sicurezza del CCTV
|
Dettagli:
Termini di pagamento e spedizione:
|
| Interfaccia della fibra: | LC semplice | Distanza di trasmissione: | 550m-20Km |
|---|---|---|---|
| Lunghezza d'onda: | 1310 nm/1550 nm | Temperatura di funzionamento: | -20℃~+70℃ |
| Dimensioni (WxDxH): | 19inch 1U (483 x 220 x 44.45mm) | Peso: | 7KG/pair |
| Evidenziare: | Estensore non compresso CWDM,3G-SDI su estensore a fibra singola,SDI montato su rack su estensore a fibra |
||

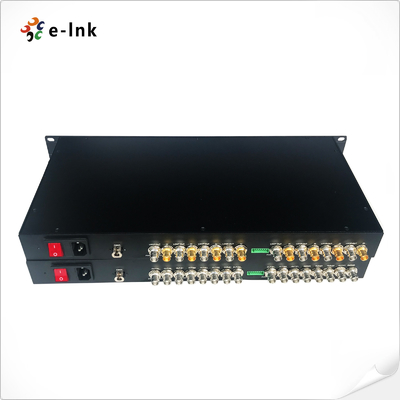

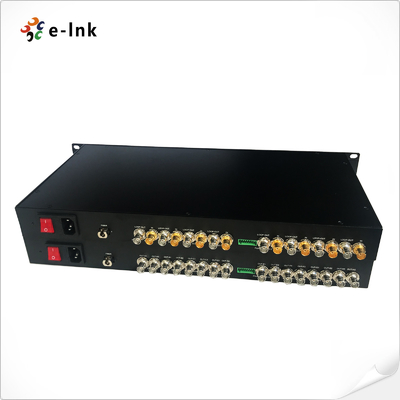

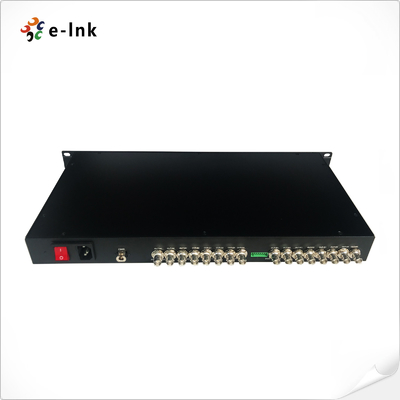

1U Rack-Mountable 8-Channel SD/HD/3G-SDI over Single Fiber CWDM Uncompressed Extender
DVI Fiber ExtenderVantaggi
- trasmissione video SD/HD/3G-SDI su 8 canali in fibra ottica
¢ Equalizzazione automatica dei cavi per garantire l'integrità del segnale
¢ Reclocking automatico 270Mbit/s - 1,48Gbit/s - 3Gbit/s
¢ Direttamente compatibile con i sistemi di telecamere 3G-SDI e supporta i protocolli di dati RS-485 inverso
Capacità di trasmissione lunga almeno 10 km (6,2 miglia), fino a 120 km
Input di potenza del blocco terminale per applicazioni industriali
Supporta lo scambio a caldo e il collegamento a caldo
¢ trasmissione a livello di trasmissione digitale senza compressione;
- gamma dinamica superottica e libera da regolazione prima dell'uso;
¢ tecnica WDM/CWDM/DWDM in fibra ottica;
Indicatori LED in tempo reale per la risoluzione e il monitoraggio dei problemi
- un'ampia gamma di temperature a livello industriale, adattabile a vari ambienti;
DVI Fiber Extender Indici tecnici
| Video | |
| Interfaccia video | BNC |
| Impedanza di ingresso/uscita video | 75Ω |
| Voltaggio di ingresso/uscita video | Tipico:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Velocità dei bit video | Max 3,2 Gb/s |
| Guadagno differenziale (10%~90% APL) | < 1% |
| Supporto per il formato SDI | 625/25 PAL |
| 525/29.97 NTSC 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Video standard SDI | 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| Interfaccia seriale SMPTE424M 3Gb/s | |
| Dati | |
| Interfaccia fisica | Terminale a vite standard industriale |
| Tipo di dati | RS485 inverso |
| Supporto per la frequenza/tasso | Max. 57600bps per RS485 |
| BER | < 109 |
| Altri dispositivi | |
| Adattatore di alimentazione | AC 110~220V |
| Consumo di energia | < 15W |
| Indicatore LED | |
| SDI A/B/C/D/E/F/G/H | Video SDI |
| PWR | Fornitore di energia |
| Meccanica | |
| Dimensioni (LxWxH) | 19 pollici 1U (483 x 220 x 44,45 mm) |
| Peso | 7 kg/coppia |
| Casing | Cassa in alluminio |
| Opzioni di montaggio | Rackmount |
| MTBF | ≥100000 ore |

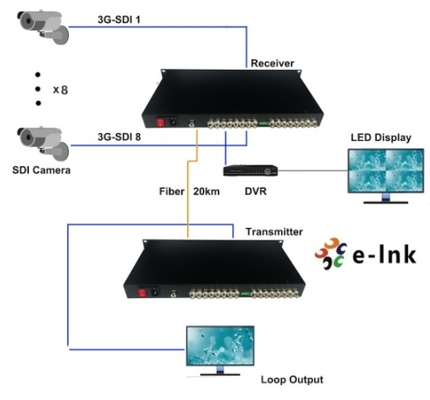

Convertitore multimediale Ethernet industrialeVisualizzazione
La serie LNK-SDI-8V supporta un segnale video ad alta definizione standard SD/HD/3G-SDI a 8 canali trasmesso tramite un singolo cavo a fibra ottica e monitora il segnale localmente su un'uscita SD/HD/3G-SDI.E-link 3G-SDI Video over Fiber Converter include un trasmettitore e un ricevitore per il segnale 1080P 3G-SDIGli e-link SD/HD/3G-SDI Fiber Converter possono trasmettere contemporaneamente 8-Ch SD/HD/3G-SDI Video, 1-Ch Reverse RS-485 dati, segnale attraverso una singola fibra ottica.La qualità video è conforme allo standard di trasmissione, la qualità audio fino al livello del CD supporta il formato di comunicazione dati RS-485 inverso.
Informazioni sull'ordine
| Modello | Descrizione |
| LNK-SDI-8V | 19" 1U 8-Ch HD-SDI Video con Loop-out, 20km, SM, LC, incluso 1 trasmettitore e 1 ricevitore, utilizzati in coppia |
| LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI Video con Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, inclusi 1 trasmettitore & 1 ricevitore, utilizzati in coppia |
| LNK-SDI-8V1A | 19" 1U 8-Ch HD-SDI Video con Loop-out + 1-Ch Forward Audio, 20km, SM, LC, compreso 1 trasmettitore & 1 ricevitore, utilizzato in coppia |
| LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P Video con Loop-out, 20km, SM, LC, incluso 1 trasmettitore e 1 ricevitore, utilizzato in coppia |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P Video con Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, compreso 1 trasmettitore & 1 ricevitore, utilizzato in coppia |
| LNK-3GSDI-8V1A | 19" 1U 8-Ch 3G-SDI 1080P Video con Loop-out + 1-Ch Forward Audio, 20km, SM, LC, inclusi 1 trasmettitore e 1 ricevitore, utilizzati in coppia |
