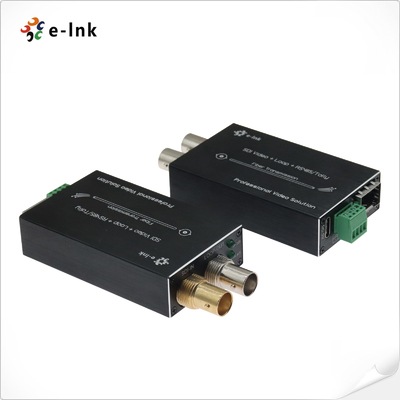

Convertitore da Mini 3G-SDI a Fibra Ottica con Tally e RS485 Inversa
Panoramica
Il convertitore da fibra ottica Mini 3G/HD-SDI supporta 1 canale video 3G/HD-SDI (con audio incorporato), segnale Tally e trasmissione del segnale RS485 inversa tramite fibra ottica e può emettere un segnale di monitoraggio locale tramite loop 3G/HD-SDI. Il convertitore da fibra ottica video E-link 3G/HD-SDI include un trasmettitore e un ricevitore, supportando la trasmissione di segnali 1080P 3G/HD-SDI.
Caratteristiche
► Ogni canale include 8 canali audio incorporati;
► Equalizzazione automatica del cavo, utilizzata per tutte le velocità inferiori a 3,2 Gb/s (Belden 1694A);
► Reclocking automatico 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Direttamente compatibile con i sistemi di telecamere SDI
► Capacità di trasmissione a lunga distanza fino a 80 km
► Hot swap e hot plug;
► Gestisce tutti i modelli patologici, trasmissione a livello broadcast completamente digitale senza compressione;
► Indicazione di stato LED per monitorare le condizioni di lavoro;
► Gamma dinamica super ottica e senza regolazione;
► Lunghezze d'onda CWDM 1470~1610nm opzionali;
► Intervallo di temperatura ultra-ampio a livello industriale (-20℃~+70℃), adattabile a vari ambienti;
Indici Tecnici
| Interfaccia Ottica in Fibra |
| Interfaccia Fibra | Simplex LC |
| Distanza di trasmissione | 550m-20Km |
| Lunghezza d'onda | 1310nm/1550nm |
| Video |
| Interfaccia Video | BNC |
| Impedenza di ingresso/uscita video | 75Ω |
| Tensione di ingresso/uscita video | Tipica: 1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Velocità in bit video | Max 3.2Gb/s |
| Guadagno differenziale (10%～90% APL) | <1% |
| Supporto formato SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Standard video SDI | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M 3Gb/s Mapping(3G-SDI) |
| Interfaccia seriale SMPTE424M 3Gb/s (3G-SDI) |
| Dati |
| Interfaccia fisica | Morsettiera a vite standard industriale |
| Tipo di dati | Tally e RS485 Inversa |
| Supporto frequenza/velocità | Max. 115200bps per RS422
Max. 57600bps per RS485 |
| BER | <10ˉ9 |
| Elettrico |
| Adattatore di alimentazione | DC 5V |
| Consumo energetico | <5W |
| Indicatore LED |
| SDI | Video SDI |
| P/T | Alimentazione |
| Meccanico |
| Dimensioni (LxPxH) | 73 x 44 x 17 mm (TX)
73 x 44 x 17 mm (RX)
185 x 132 x 100 mm (Pacchetto) |
| Peso | 75g (TX)
75g (RX)
450g (Pacchetto) |
| Custodia | Custodia in alluminio |
| Opzioni di montaggio | Desktop |
| Ambientale |
| Temperatura di esercizio | -20℃～+70℃ |
| Temperatura di stoccaggio | -40℃～+80℃ |
| Umidità di esercizio | 0~95% |
| MTBF | ≥100000 ore |

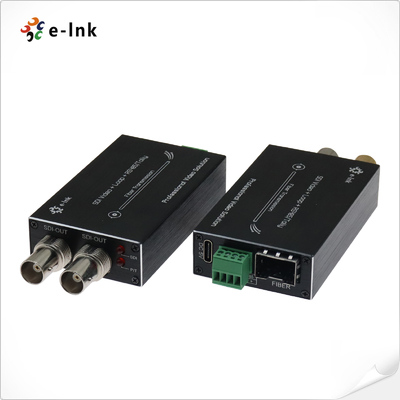

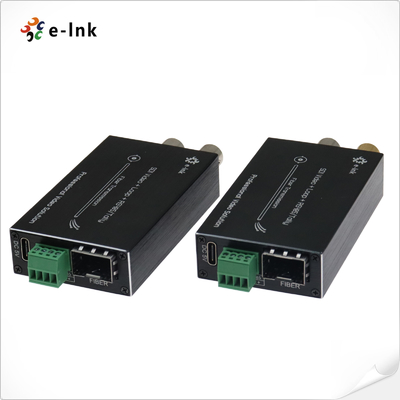

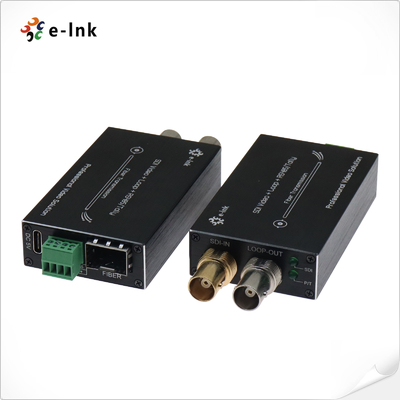

Interfaccia e LED
Informazioni per l'ordine| Modello | Descrizione |
| LNK-M3G-1V-MM | Mini-tipo3G-SDI a Convertitore in Fibra con Tally e RS485 Inversa e loop out, MMF, Connettore in Fibra LC 500 metri, incluso Trasmettitore e Ricevitore, utilizzato in coppia |
| LNK-M3G-1V-20 | Mini-tipo3G-SDI a Convertitore in Fibra con Tally e RS485 Inversa e loop out, SMF, Connettore in Fibra LC 20KM, incluso Trasmettitore e Ricevitore, utilizzato in coppia |
| LNK-M3G-1V-40 | Mini-tipo3G-SDI a Convertitore in Fibra con Tally e RS485 Inversa e loop out, SMF, Connettore in Fibra LC 40KM, incluso Trasmettitore e Ricevitore, utilizzato in coppia |

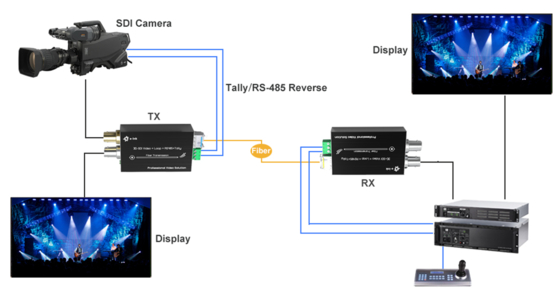

Applicazione
