Mini 12G-SDI a convertitore di fibra con Tally- eRS485
Visualizzazione

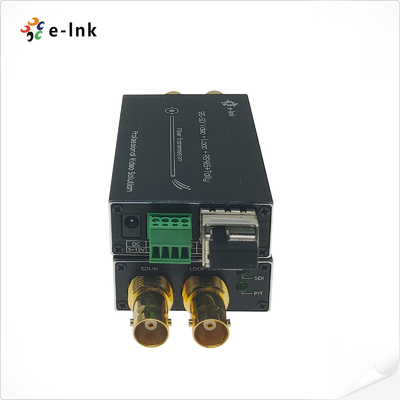

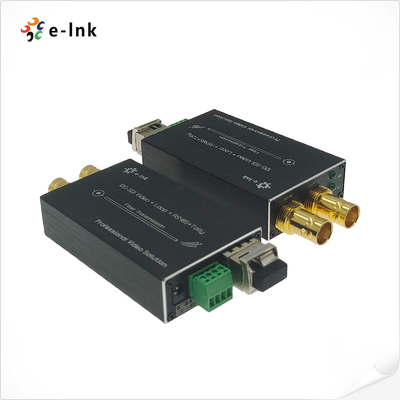

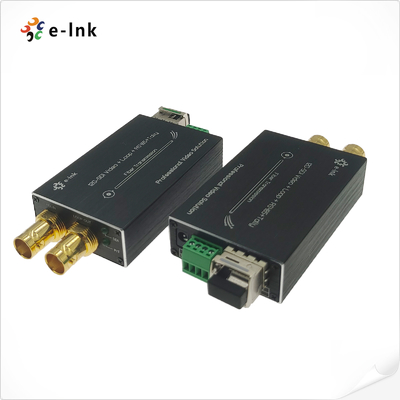

Convertitore in fibra ottica mini 12G-SDI della serie LNK-M12G-1V1T1D
Questo convertitore a fibra compatta supporta:
- 1 canale video 12G-SDI (con audio incorporato)
- 1 canale di segnale Tally (per il controllo della telecamera/interfono)
- 1 canale di dati bidirezionali RS485
Tutti i segnali sono trasmessi su un singolo cavo a fibra ottica, con monitoraggio in tempo reale tramite un loop 12G
di uscita.
Il set E-link 12G Video over Fiber Converters comprende un trasmettitore e un ricevitore, compatibili
con formati video ad alta risoluzione, compresi:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p.
Progettato per la trasmissione, la produzione in diretta e i sistemi AV professionali, questo mini convertitore garantisce
trasmissione affidabile di segnali a lunga distanza con bassa latenza.
Caratteristiche
Supporta ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) e ST-259 ((SD)
Direttamente compatibile con sistemi di telecamere 12G/6G/3G-SDI
Blocchi Reclocker integrati a velocità SMPTE di 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps o
Diviso per 1,001 Subrate e 270 Mbps
tecnica WDM/CWDM/DWDM in fibra ottica;
Supporta 4K*2K ((3840*2160@60Hz),1080P,1080I,720P.
Supporta Tally e RS485 retrospettivo
Supporta lo scambio a caldo e il collegamento a caldo
Applicazione
Indici tecnici
| Formati |
Supporta ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) e ST-259 ((SD) |
| Compatibile |
Compatibile con DVB-ASI e AES10 (MADI) |
| Input |
1 x 12G-SDI su BNC |
| Prodotto |
1 x fibra ottica LC |
| 1 x 12G-SDI loop-out su BNC |
| Risoluzione supportata |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Intervallo di risoluzione |
3840*2160@60Hz |
| Specifica del cavo di ingresso |
≤ 70m@12G SDI Belden 1694A |
| Specifica del cavo di uscita |
≤ 70m@12G SDI Belden 1694A |
| Tipo di dati |
Conteggio retrospettivo |
| Tipo di dati |
RS485 all'indietro |
| Larghezza di banda di trasmissione ottica |
270MHz12GHz |
| Potenza |
5-15 VDC |
| Consumo di energia |
2 W (massimo) |
| Dimensioni (LxWxH) |
80 x 40 x 20 (mm) |
| Temperatura di conservazione |
-40°C/80°C |
| Temperatura di funzionamento |
-40°C 85°C |
Informazioni sull'ordine
| Modello |
Descrizione |
| LNK-M12G-1V1T1D-20 |
Mini-tipo 12G-SDI a convertitore di fibra con Tally, Reverse RS485 e loop out, SMF, LC Fiber Connector 20KM, compreso trasmettitore e ricevitore, utilizzato in coppia |
