HD-SDI a convertitore a fibra
Caratteristiche del convertitore HD-SDI in fibra
1Trasmissione audio e video multicanale avanzata
Questo convertitore gestisce in modo efficiente il video HD-SDI a 1 canale con audio incorporato a 8 canali per flusso SDI.Trasmette contenuti di qualità broadcast e dati bidirezionali di controllo RS422/485 su fibra ottica, utilizzando trasmissioni non compresse completamente digitali per garantire l'integrità e la compatibilità del segnale a livello di trasmissione professionale.
2. Gestione automatica dell'integrità del segnale
Equipaggiato con funzionalità intelligenti tra cui equalizzazione automatica dei cavi e reclocking automatico (270Mbps-1.48Gbps).compensazione della perdita di cavo e della frustrazione per garantire la trasmissione di video e dati senza regolazione manuale.
3Distanza di trasmissione estesa e flessibilità
Progettato per applicazioni a lunga distanza, supportando una trasmissione affidabile da almeno 10 km (6,2 miglia) fino a 80 km.Integra le tecniche di fibra ottica WDM/CWDM/DWDM e la capacità di fibra ottica 1000M, offrendo larghezza di banda scalabile per futuri aggiornamenti della rete e una facile integrazione nelle infrastrutture esistenti.
4Operazione industriale di elevata affidabilità
Costruito per ambienti difficili con ingresso di potenza a blocco terminale e supporto per il collegamento a caldo.Dispone di un'ampia gamma di temperature di funzionamento (da -40°C a +85°C) e di tecniche avanzate di rivestimento superficiale., garantendo prestazioni robuste e durata in varie condizioni difficili.
5Integrazione diretta del sistema e ottica migliorata
Si integra perfettamente con i sistemi di telecamere HD-SDI attraverso un ingresso SDI, una uscita in fibra FC e un monitor a loop SDI locale.che consente l'implementazione del plug-and-play senza modifiche pre-uso, il che lo rende una soluzione ideale e facile da mantenere per l'espansione immediata del sistema.

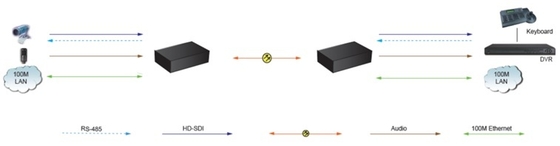

Applicazione HD-SDI a convertitore di fibra
1.High-Definition Broadcast & Live Production Links
Ideale percontributo alla radiodiffusione- ecollegamenti studio-trasmettitore (STL), il trasportoSegnali HD-SDI con audio incorporatoPer le lunghe distanze.senza agitazione,trasmissione video non compressaperproduzione di eventi dal vivo,Furgoni OB, ecentri di trasmissione remoti, assicurandointegrità del segnale- eaccuratezza del tempo.
2Sistema di sorveglianza CCTV e di sicurezza a lunga distanza
Impiegato insicurezza perimetrale su larga scala- ereti di sorveglianza a livello cittadinoSi estende.Alimentazione della fotocamera HD-SDIda luoghi remoti, comeAeroporti,porti, einfrastrutture critiche¥ al centrostazioni di monitoraggio- Si ', si '.fibre mono-mode, eliminandoInterferenze EMI/RFIe consentiremonitoraggio in tempo realefino a 80 km.
3. Gestione del traffico e sistemi di trasporto intelligenti (ITS)
Supportitrasmissione video ad alta definizioneincentri di controllo del traffico- eReti ITS. Utilizzato perriconoscimento targa (LPR),monitoraggio dei flussi di traffico, esistemi di rilevamento degli incidentiL'autostrada e le gallerie offrono una connettività stabile e a lungo raggio perTelecamere di traffico HD-SDIconcontrollo bidirezionale dei dati.
4Distribuzione professionale di segnali audiovisivi e di grande estensione
Abilitaestensione del segnaleinstadi,centri congressi, esale di comando e controlloDistribuiscevideo HD multicanale con audio incorporatodadi produzioneapareti di visualizzazioneoapparecchi per la proiezionesopra la fibra, supportandobassa latenza,alta fedeltàIntegrazione audiovisiva in impianti complessi.
5. Video monitoraggio dell'ambiente industriale e duro
Disegnati perapplicazioni video per ambienti estremiinimpianti petroliferi e di gas,centrali elettriche, eattività minerarieE '...alloggi industriali- etolleranza ad alta temperaturaassicurare un funzionamento affidabile permonitoraggio dei processi,ispezione di sicurezza, evisualizzazione remotadoverumore elettrico- etemperature estremesono presenti.

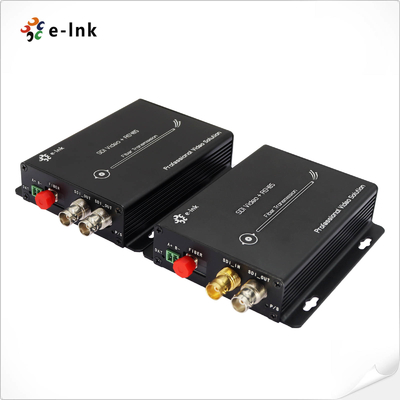

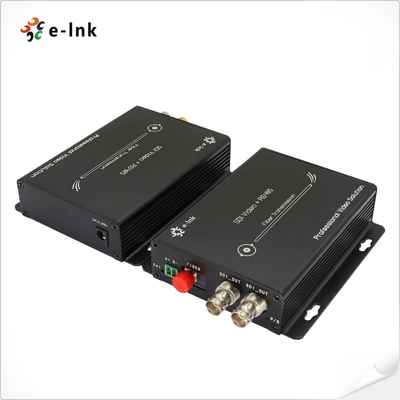

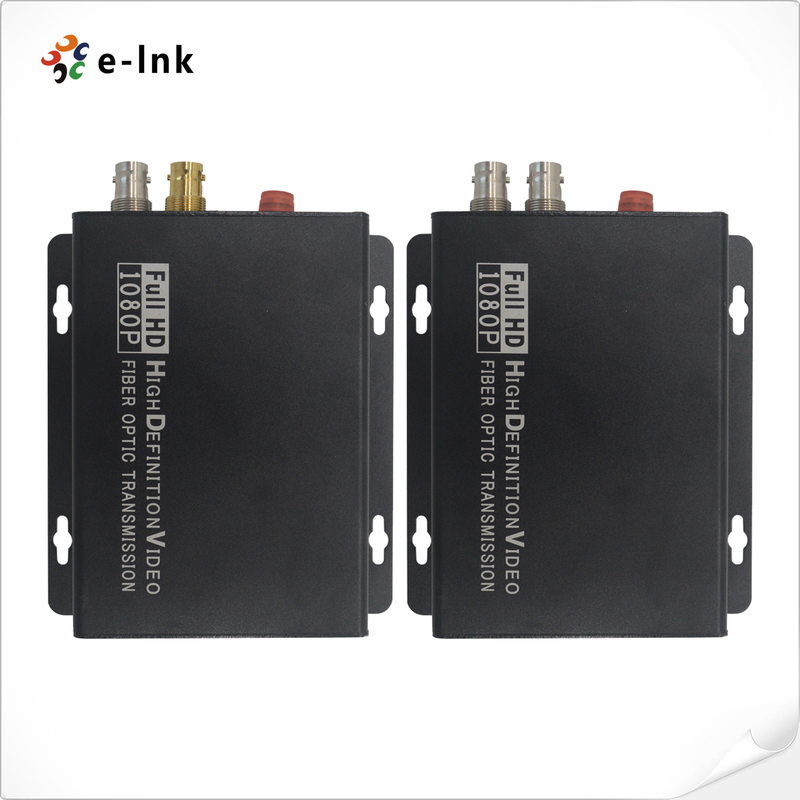

Visualizzazione del convertitore HD-SDI a fibra
La serie LNK-HD-110 è un singolo canale di livello professionaleConvertitore in fibra ottica HD-SDIQuesta soluzione compatta trasmette senza soluzione di continuitàsegnali video HD-SDI audio incorporati- econtrollo bidirezionale RS422/RS485dati su un cavo a fibra ottica monomodo o multimodo, garantendo l'integrità del segnale a lunga distanza a perdita zero.
Disponibile con HD-SDI integratouscita del circuitoper il monitoraggio video locale, questo set di convertitori comprende una coppia di trasmettitori e ricevitori dedicati, che forniscono un collegamento punto-punto completo per il trasporto video critico.Disegnati per eliminare le interferenze elettromagnetiche (EMI) e la degradazione del segnale comune nei sistemi a base di rame, fornisce video di qualità incontaminata e non compressa per operazioni mission-critical.
Ideale per il monitoraggio della sicurezza, collegamenti di contribuzione alla trasmissione e visualizzazione industriale,la serie LNK-HD-110 consente una connettività affidabile su distanze che superano di gran lunga i limiti dei cavi coassiali standardLe sue prestazioni robuste lo rendono la scelta perfetta per estendere i feed video ad alta definizione nei sistemi CCTV, centri di controllo del traffico, stadi,e altri ambienti impegnativi in cui la fedeltà e l'affidabilità del segnale sono fondamentali.
Indici tecnici dei convertitori HD-SDI a fibra
|

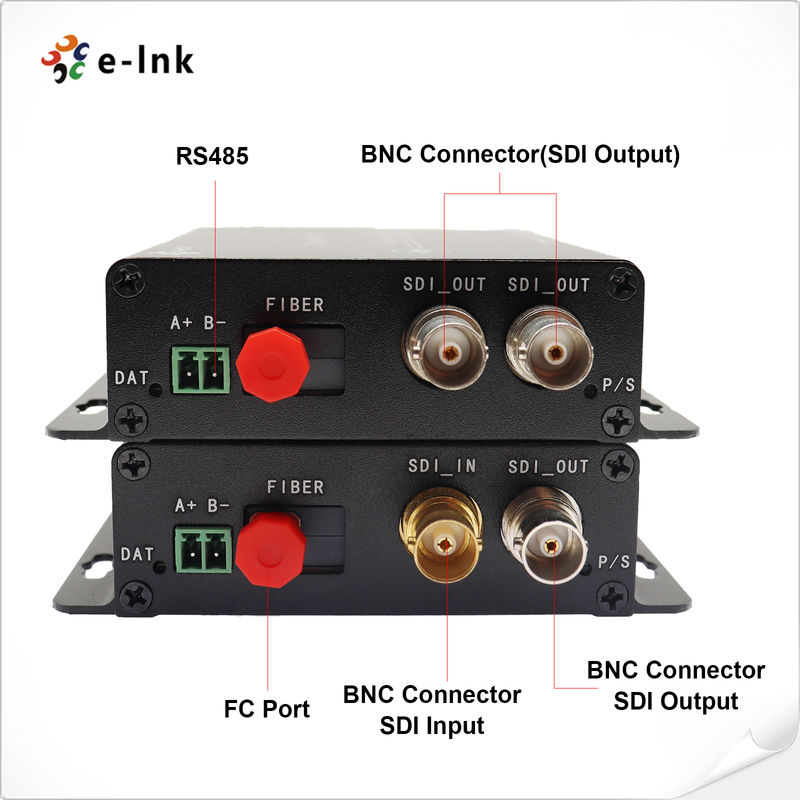

Interfaccia in fibra ottica
|
|
Interfaccia in fibra
|
SimplessoFC
|
|
Distanza di trasmissione
|
550m-20Km
|
|
Lunghezza d'onda
|
1310 nm/1550 nm
|
|
Video
|
|
Interfaccia video
|
BNC
|
|
Video impedenza di ingresso/uscita
|
75Ω
|
|
tensione di ingresso/uscita video
|
Tipico: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp
|
|
Velocità dei bit video
|
Max 3,2 Gb/s
|
|
Guadagno differenziale (10%️90% APL)
|
< 1%
|
|
Video standard SDI
|
270 Mbps ((SD-SDI), SMPTE259M
|
|
1.485Gbps/M ((HD-SDI),SMPTE292M
|
|
Dati
|
|
Interfaccia fisica
|
Terminale a vite standard industriale
|
|
Tipo di dati
|
RS422/RS485 Direzione inversa
|
|
Supporto per la frequenza/tasso
|
Max. 115200bps per RS422
Max. 57600bps per RS485
|
|
BER
|
< 109
|
|
Altri dispositivi
|
|
Adattatore di alimentazione
|
DC 5~ 25V.
|
|
Consumo di energia
|
<5W
|
|
Indicatore LED
|
|
P/S
|
Fornitore di energia
|
|
DAT
|
Dati
|
|
Meccanica
|
|

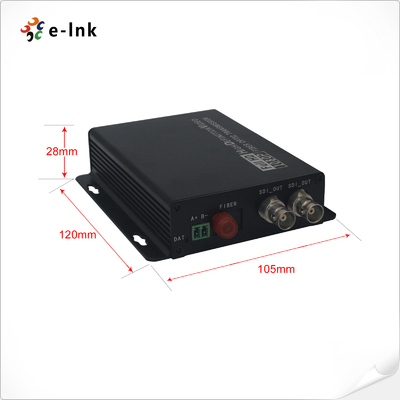

Dimensioni (LxWxH)
|
120 x105 x28 mm
|
|
Wotto
|
0.43KG/coppia
|
|
Casing
|
Cassa in alluminio
|
|
Opzioni di montaggio
|
Montaggio a parete
|
|
Ambiente
|
|
Lavorare Temperatura
|
-20°C+70°C
|
|
Temperatura di conservazione
|
- Quaranta.°C+80°C
|
|
Lavorare Umidità
|
0~95%
|
|
MTBF
|
≥100000 ore
|
Informazioni per l'ordine di convertitori HD-SDI a fibra
| Articolo |
Descrizione |
|
| LNK-HD-110-20 |
HD-SDI a convertitore di fibra con dati inversi RS422 e loop out, SMF,Collegamento a fibra FC 20 Km, compreso il trasmettitore e il ricevitore, utilizzati in coppia |
Politica post-vendita e garanzia
Esso è composto da:servizio clienti online- eservizio clienti telefonico,fornireconsulenza sul prodotto,
supporto tecnico remoto,Servizi di manutenzione e accettazione.
Politica dei servizi: sostituzione di tre mesi e garanzia di tre anni.
Sostituzione: entro tre mesi dall'acquisto di una serie di prodotti, dopo il controllo del guasto del prodotto da parte di tecnici e danni causati dall'uomo
In caso di catastrofi non naturali, l'acquirente può recarsi direttamente presso il punto di acquisto per sostituire lo stesso tipo di prodotti.
Se non ci sono problemi nel test del prodotto, il campione originale verrà restituito.
Garanzia: Danni causati dall'uomo causati da disastri non naturali, il periodo di garanzia gratuita della nostra azienda è di 1 anno.
