1Ch bidirezionale 3G-SDI con loop-out + 1Ch Tally + 2Ch bidirezionale RS485 o RS422 + 2Ch stereo audio + 1Ch microfonooVer Fibra Converter
Estensore di fibra SDIVisualizzazione

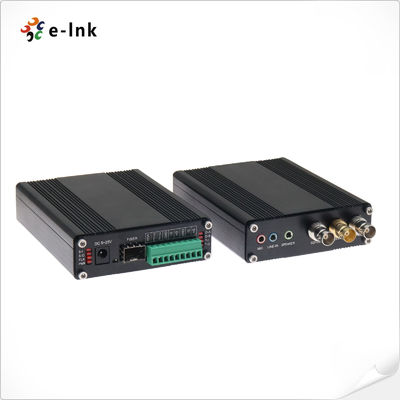

La serie LNK-3G-1BV1T2BD2A1M è un ricevitore ottico video 3G/HD-SDI ad alte prestazioni.
Supportatrasmissione video 3G/HD-SDI bidirezionale a un canale (con audio incorporato),
video loop-out,un segnale di conteggio,dati bidirezionali RS485/RS422 a due canali,due canali
audio stereo esterno, eun segnale del microfono, trasmette video ad alta definizione
e segnali audio su fibra ottica.
Questa serie comprende un trasmettitore e un ricevitore,Segnale 1080P Full HD 3G/HD-SDI
trasmissione, e le offertealta stabilità e immagini chiare.Indicatori di stato LEDsono inclusi nel
il dispositivo per il monitoraggio in tempo reale dello stato di funzionamento.
Applicabile a: controllo intelligente del traffico, sistemi di sicurezza, controllo industriale
(elettricità, industria chimica, acciaio, petrolio, ferrovie, ecc.), controllo militare (magazzini, frontiere, ecc.),
reti di campus, trasmissioni in diretta di stadi, trasmissione di programmi televisivi e altri video a forte richiesta
e scenari di trasmissione audio.
Estensore di fibra SDICaratteristiche
1Ch Video bidirezionale 3G-SDI con loop-out
1Ch Tally Signal
2Ch Dati bidirezionali RS485 o RS422
2Ch Audio Stereo
1 Ch Microfono
¢ Reclocking automatico 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Supporto HDTV 720P, 1080I, 1080P, 1920*1080@60Hz
Capacità di trasmissione lunga fino a 20 km (SMF)
¢ scambi a caldo e spina a caldo;
¢ trasmissione a livello di trasmissione completamente digitale senza compressione;
- un'ampia gamma di temperature a livello industriale (-20°C~+70°C), adattabile a vari ambienti;
Estensore di fibra SDI Indici tecnici
| Interfaccia in fibra ottica |
| Interfaccia in fibra |
Simplex LC |
| Distanza di trasmissione |
0-20 km |
| Lunghezza d'onda |
1310 nm/1550 nm |
| Video |
| Interfaccia video |
BNC |
| Impedanza di ingresso/uscita video |
75Ω |
| Voltaggio di ingresso/uscita video |
Tipico:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Velocità dei bit video |
Max 3,2 Gb/s |
| Guadagno differenziale (10%~90% APL) |
< 1% |
| Supporto per il formato SDI |
625/25 PAL |
| 525/29.97 NTSC 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Video standard SDI |
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) |
| Interfaccia seriale SMPTE424M 3Gb/s |
| Dati o conteggio |
| Interfaccia fisica |
Terminale a vite standard industriale |
| Tipo di dati |
RS485 (default) o RS422 (opzionale), segnale Tally |
| Supporto per la frequenza/tasso |
Max. 115200bps per RS422
Max. 57600bps per RS485
|
| BER |
< 109 |
| Audio stereo o microfono |
| Input e output audio |
3.5mm Audio |
| Formato audio |
@48KHz |
| Altri dispositivi |
| Adattatore di alimentazione |
DC 5 ~ 25V |
| Consumo di energia |
< 5W |
| Indicatore LED |
| P/S |
Fornitore di energia |
| DAT |
Dati |
| Meccanica |
| Dimensioni (LxWxH) |
120 x 105 x 28 mm |
| Peso |
1.5 kg/coppia |
| Casing |
Cassa in alluminio |
| Opzioni di montaggio |
Montaggio a parete |
| Ambiente |
| Temperatura di funzionamento |
-20°C+70°C |
| Temperatura di conservazione |
-40°C+80°C |
| Umidità di lavoro |
0~95% |
| MTBF |
≥100000 ore |
Estensore di fibra SDI Informazioni sull'ordine
| Modello |
Descrizione |
| LNK-3G-1BV1T2BD2A1M |
1Ch bidirezionale 3G-SDI con loop + 1Ch Tally + 2Ch bidirezionale RS485 o RS422 + 2Ch stereo audio + 1Ch microfono su convertitore a fibra, fibra monomodo, LC, 20km,compresi trasmettitore e ricevitore, utilizzati in coppia |
Estensore di fibra SDI Pannello
Nota:
1. To+/To- può azionare il LED con corrente di 50 MA
2. TIN/TCM per la connessione del segnale Tally
3. T+/R- per RS485 (default) o RS422 (facoltativo)
