Mini Industrial 10/100/1000Base-T a 100/1000Base-X SFP Ethernet MediaConvertitore
Visualizzazione

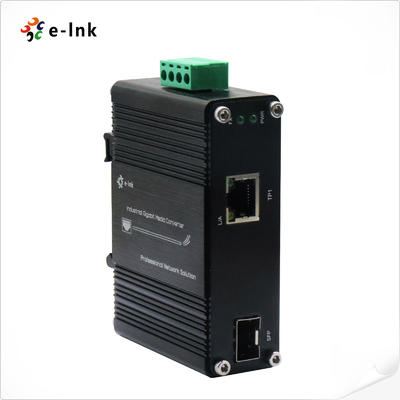

Il LNK-IMC3012-SFP è un convertitore di media ferroviario DIN di livello industriale progettato per reti affidabili
Questo dispositivo indurito fornisce una conversione senza soluzione di continuità tra
10/100/1000Base-T copper Ethernet e 100/1000Base-X fibre via slot SFP flessibile,
supportando vari moduli SFP monomodo o multimodo (single/dual-core) per soddisfare diverse
requisiti di applicazione.
Progettato per applicazioni industriali, il convertitore ha:
- Ampliamento della gamma di temperature di funzionamento** (da -40°C a +75°C)
- progettazione robusta** conforme alle norme EN55022**
- Porta Ethernet a doppia modalità** che supporta sia il funzionamento a metà duplex che quello a doppio duplex**
- Compatibilità SFP commutabile a caldo** per la connettività flessibile in fibra
- Compatto montaggio DIN-rail** per una facile installazione in armadi di controllo
Con la sua costruzione robusta e le opzioni di connettività versatili, il LNK-IMC3012-SFP è ideale per
automazione industriale, sistemi di trasporto e reti di servizi pubblici che richiedono una conversione affidabile dei media
Il dispositivo garantisce prestazioni stabili fornendo al contempo la flessibilità di
adattarsi alle diverse esigenze di infrastrutture in fibra.
Caratteristiche
Input di potenza del blocco terminale 12~48VDC

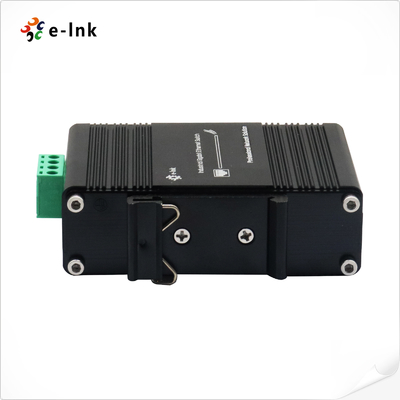

Supporta l'installazione DIN-Rail & Wall-mount
-40°C a 75°C (-40°F a 167°F) temperatura di funzionamento
Supporta full/half-duplex, negoziazione automatica
► IEEE 802.3az Energy Efficient Ethernet (EEE) compliant
L'indicatore LED per la diagnosi di rete
1 porta 10/100/1000BASE-T RJ45 con funzione automatica MDI / MDI-X
1 porta SFP, 100Base-FX o 1000Base-X in doppia modalità (rilevamento automatico)

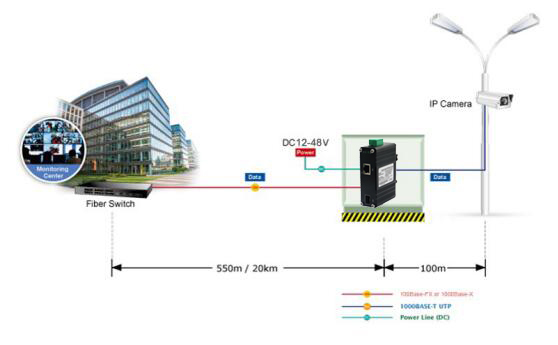

Applicazione
Indici tecnici
| Ethernet |
| Norme: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Ethernet ad efficienza energetica (EEE) |
| Tipo di trattamento: |
Storage-and-Forward |
| Tasso di filtraggio in avanti: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memoria del pacchetto buffer: |
1 Mbit |
| Lunghezza massima del pacchetto: |
9K byte |
| Dimensione della tabella degli indirizzi |
Indirizzi MAC 2K |
| Interfaccia |
| Collegamento: |
1x RJ45 |
| Porta ottica: |
1 x SFP 1000Base-X o 100Base-FX (rilevamento automatico) |
| Elettronica e meccanica |
| Potenza di ingresso: |
12~48VDC, blocco terminale a 4 pin |
| Consumo di energia: |
3W Max. |
| Indicatori LED: |
| PWR: |
Stato di potenza |
| L/A: |
Status del collegamento dati |
| SPD: |
Stato Ethernet |
| 100M/1000M: |
Status di Fiber LINK |
| Dimensioni (WxDxH): |
95 x 70 x 30 mm |
| Peso: |
0.25 kg |
| Casco: |
Cassa in alluminio |
| Opzioni di montaggio: |
DIN-Rail / montaggio a parete |
| Ambiente |
| Temperatura di funzionamento: |
-40°C a 75°C (-40°F a 167°F) |
| Temperatura di conservazione: |
-40°C a 85°C (-40°F a 185°F) |
| Umidità relativa: |
Non condensante da 5% a 95% |
| MTBF |
> 200 000 ore |
| Autorizzazioni di legge |
| ISO9001, CE, FCC, RoHS |
|
Importazione:
EN55022:2010+AC: 2011, classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
SME:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informazioni sull'ordine
| Modello |
Descrizione |
| LNK-IMC3012-SFP |
Convertitore multimediale Ethernet SFP da 10/1001000BASE-TX a 100/1000BASE-X |
| Opzioni SFP |
SFP: selezionate il vostro SFP nella nostra pagina SFP Options (SFP industriale). |
| Il modulo SFP deve essere acquistato separatamente. |
| Opzioni di montaggio |
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Opzioni di alimentazione |
- 24W/1A 24VDC. |
| L'alimentazione è da acquistare separatamente. |
