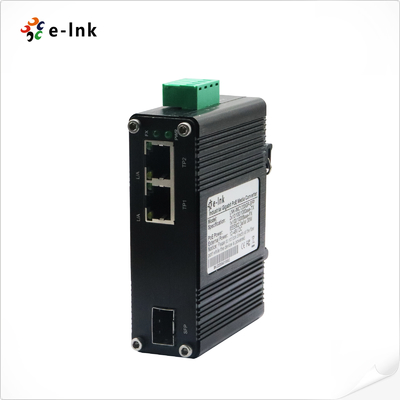

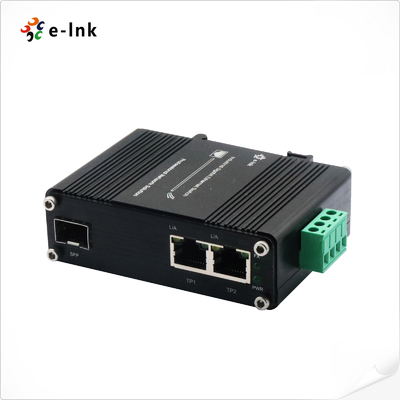

Mini Industrial 1-Port 100/1000X SFP a 2-Port 10/100/1000T Ethernet Media Converter
Visualizzazione
La serie LNK-IMC1200G-SFP rappresenta una robusta linea di convertitori multimediali DIN montati su rotaie progettati per
Questi dispositivi di grado indurito sono dotati di connettività a doppia porta con
10/100/1000Base-T copper Ethernet e 100/1000Base-X SFP fiber interfaces, che forniscono supporti flessibili
La serie è progettata per l'affidabilità in ambienti difficili e funziona su un
gamma di temperature estesa da -40°C a +75°C mantenendo la conformità alle norme EN55022.
Supporto sia semi-duplex e full-duplex modalità, questi convertitori ospitano vari moduli SFP
(single-mode/multi-mode, 1/2 core) per soddisfare le diverse esigenze di rete in fibra.
per l'automazione, il trasporto e le installazioni all'aperto, la serie LNK-IMC1200G-SFP offre
prestazioni in cui le attrezzature standard di livello commerciale non funzionerebbero.
Principali miglioramenti:
1. chiaramente posizionato come serie piuttosto che come singolo modello
2. Specificazioni tecniche meglio organizzate
3Proposta di valore più forte per l'uso industriale
4. Include esempi di applicazioni specifiche
5. Un linguaggio tecnico più professionale
6. Mantiene tutte le specifiche critiche migliorando il flusso
7. Aggiunge il contesto sulle condizioni di funzionamento ("dove l'attrezzatura standard potrebbe fallire")
Caratteristiche
Input di potenza del blocco terminale 12~48VDC
Supporta l'installazione DIN-Rail & Wall-mount
-40°C a 75°C (-40°F a 167°F) temperatura di funzionamento
Supporta full/half-duplex, negoziazione automatica
IEEE 802.3az Ethernet ad alta efficienza energetica (EEE)
2 porte 10/100/1000BASE-T RJ45 con funzione automatica MDI / MDI-X
1 porta SFP, doppia modalità 100Base-FX o 1000Base-X (rilevamento automatico)

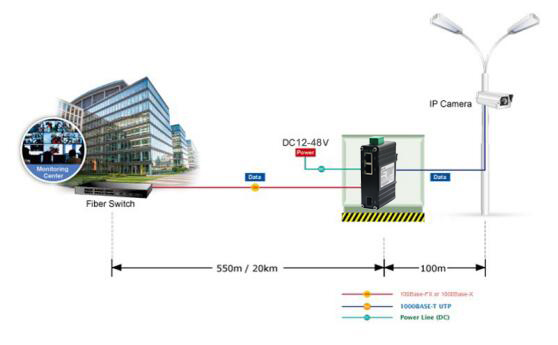

Applicazione
Indici tecnici
| Ethernet |
| Norme: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Ethernet ad efficienza energetica (EEE) |
| Tipo di trattamento: |
Storage-and-Forward |
| Tasso di filtraggio in avanti: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Memoria del pacchetto buffer: |
1 Mbit |
| Lunghezza massima del pacchetto: |
9K byte |
| Dimensione della tabella degli indirizzi |
Indirizzi MAC 2K |
| Interfaccia |
| Collegamento: |
2 x RJ45 |
| Porta ottica: |
1 x SFP 1000Base-X o 100Base-FX (rilevamento automatico) |
| Elettronica e meccanica |
| Potenza di ingresso: |
12~48VDC, blocco terminale a 4 pin |
| Consumo di energia: |
5W Max. |
| Indicatori LED: |
| PWR: |
Stato di potenza |
| L/A: |
Status del collegamento dati |
| SPD: |
Stato Ethernet |
| 100M/1000M: |
Status di Fiber LINK |
| Dimensioni (WxDxH): |
95 x 70 x 30 mm |
| Peso: |
0.25 kg |
| Casco: |
Cassa in alluminio |
| Opzioni di montaggio: |
DIN-Rail / montaggio a parete |
| Ambiente |
| Temperatura di funzionamento: |
-40°C a 75°C (-40°F a 167°F) |
| Temperatura di conservazione: |
-40°C a 85°C (-40°F a 185°F) |
| Umidità relativa: |
Non condensante da 5% a 95% |
| MTBF |
> 200 000 ore |
| Autorizzazioni di legge |
| ISO9001, CE, FCC, RoHS |
|
Importazione:
EN55022:2010+AC: 2011, classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
SME:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informazioni sull'ordine
| Modello |
Descrizione |
| LNK-IMC1200G-SFP |
Convertitore multimediale SFP a 2 porte 10/1001000BASE-TX a 100/1000BASE-X |
| Opzioni SFP |
SFP: selezionate il vostro SFP nella nostra pagina SFP Options (SFP industriale). |
| Il modulo SFP deve essere acquistato separatamente. |
| Opzioni di montaggio |
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Opzioni di alimentazione |
- 24W/1A 24VDC. |
| L'alimentazione è da acquistare separatamente. |
