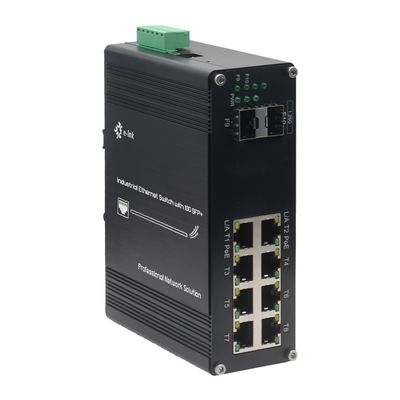

Switch Ethernet Managed Hardened Industriale 8 porte 10/100/1000Base-T 802.3at PoE + 2 porte 1000Base-X SFP

Switch Ethernet Managed L2+ Industriale a 8 Porte 10/100/1000T 802.3at PoE + 2-Porta 1000X SFP Switch Ethernet Managed

Panoramica

La serie ETH-IMC208MP è uno switch Ethernet managed L2+ di grado industriale che combina

networking ad alte prestazioni con robuste capacità Power over Ethernet (PoE). Caratterizzato da

8× porte 10/100/1000Base-T(X) con supporto IEEE 802.3at PoE+ (fino a 30W per porta) e

2× slot SFP 1000Base-X, questo switch rinforzato offre una connettività flessibile sia per rame

che per reti in fibra.

Progettato per ambienti industriali difficili, lo switch supporta la modalità Full/Half duplex, auto

MDI/MDI-X e una vasta gamma di moduli SFP single-mode/multi-mode (1/2 core), garantendo

un'integrazione senza soluzione di continuità in diverse applicazioni. Le sue avanzate funzionalità di gestione L2+ (VLAN,

QoS, sicurezza, ecc.) forniscono un controllo granulare sul traffico di rete, rendendolo ideale per la videosorveglianza IP

(telecamere PoE), punti di accesso wireless e reti industriali remote.
✔ 8× porte Gigabit PoE+ (802.3at, 30W per porta) per l'alimentazione dei PD
✔ 2× uplink in fibra SFP per connettività a lunga distanza o immune al rumore
✔ Design industriale rinforzato (-40°C a +75°C di funzionamento)
✔ Auto-negoziazione e implementazione plug-and-play
✔ Switching managed L2+ per prestazioni ottimizzate

Una soluzione versatile e ad alta potenza per l'implementazione di dispositivi PoE e dorsali in fibra in ambienti esigenti.

Caratteristiche

► Frame Jumbo da 9K Bytes

► IEEE 802.3az Energy Efficient Ethernet (EEE)

► Custodia in alluminio IP40

► Supporta l'installazione su guida DIN

► Temperatura di esercizio da -40°C a 80°C (-40°F a 176°F)

► Conforme a IEEE802.3af/at

► DIP Switch supporta VLAN a un tasto, Ring Management a un tasto, PoE Reset e 250m PoE

Rete

► Supporta la connessione della porta USB-C per una facile gestione, senza la necessità di accedere alla porta seriale RS232

a tutti

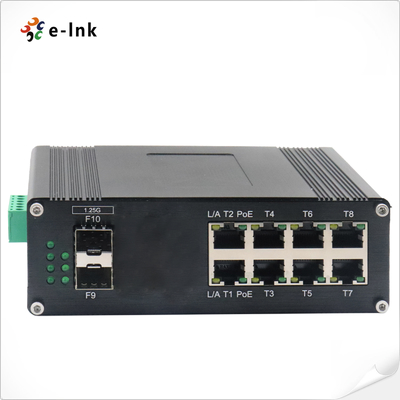

► Supporta 8x10/100/1000Base-T + 2x1000Base-X SFP

► La porta RJ45 10/100/1000Mbps supporta Full/Half-duplex, Auto-negoziazione, Auto MDI/MDIX

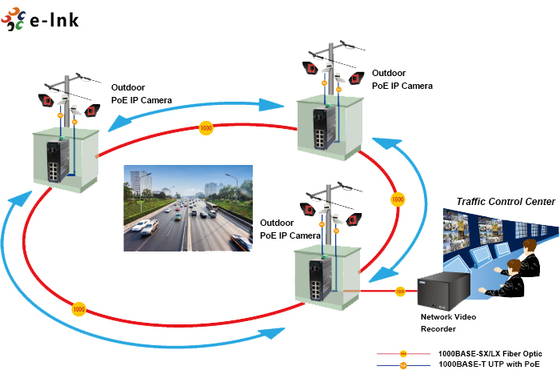

Applicazione

Indici tecnici

Ethernet

Standard:
IEEE802.3 10BASE-T	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
	Velocità di inoltro e filtraggio:
14.880pps (10Mbps)	148.800pps (100Mbps)
	1.488.000pps (1000Mbps)
	1.488.000.000pps (10000Mbps)
	Memoria buffer pacchetti:
12M bit	Tipo di elaborazione:
Store-and-Forward	Larghezza di banda del backplane
110 Gbps	Lunghezza massima del pacchetto:
Frame Jumbo da 9K Bytes	Dimensione della tabella degli indirizzi:
8K indirizzi MAC	Interfaccia
Connettore:
8 x RJ45	RS485:
1 x RS485 (Opzionale)	Porta ottica:
2 x 1000Base-X SFP	USB-C:
1 x USB-C (per la gestione)	Interfaccia seriale RS485 (Opzionale)
Interfaccia fisica
Morsettiera a vite a 3 pin standard industriale	Tipo di dati
1Ch RS485 Bi-direzionale	Segnali RS-485
Dati +, Dati-, GND	Distanza della linea della porta seriale (rame)
1000 metri	Velocità di trasmissione
0 ~ 800kbps	PoE (Power over Ethernet)
Standard:
IEEE 802.3at Power over Ethernet Plus	IEEE 802.3af Power over Ethernet
	Porta:
RJ45	Assegnazione dei pin di alimentazione
4/5(+), 7/8(-)	Budget PoE:
Fino a 240 watt di budget PoE	Ambientale
Temperatura di esercizio:-40°C a 80°C (-40°F a 176°F)
Temperatura di stoccaggio:	-40°C a 85°C (-40°F a 185°F)
Umidità relativa:	5% a 95% senza condensa
MTBF	> 200.000 ore

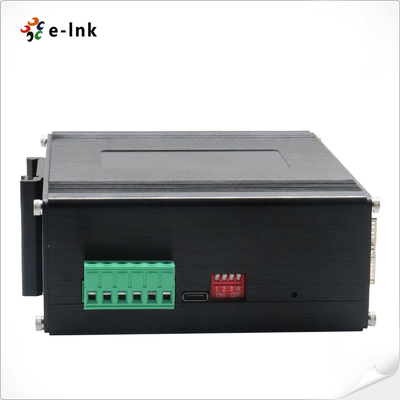

Elettrico e meccanico	Potenza in ingresso:
48~57VDC, alimentazione ridondante (morsettiera a 6 pin)
Consumo energetico:	8W Max. (PoE in uso
<240W)	Protezione:Sovraccarico in ingresso di alimentazione:
Ripristinabile automaticamente
Polarità inversa:	Presente
DI	P Switch
Funzione interruttore DIP a 4 cifreDIP
Funzione	Impostazioni	SW 1	VLAN
	ON - Abilitato	Gestione del tempo	Indicatori LED:	PWR:
	ON - Abilitato	OFF - Disabilitato	Indicatori LED:	PWR:
	ON - Abilitato	OFF - Disabilitato	Indicatori LED:	PWR:
	ON - Abilitato	OFF - Disabilitato	Indicatori LED:	PWR:
Stato alimentazione
Ethernet (Per porta):	Link/Attività
PoE:	Stato PoE
Fibra:	Porta Gigabit SFP: F9~F10
Dimensioni (LxPxA):	149 x 114 x 50 mm
Peso:	0,55 kg
Custodia:	Custodia in alluminio
Opzioni di montaggio:	Montaggio su guida DIN
Funzionalità software	Protocolli di ridondanza
Supporto STP/RSTP/MSTP/ERPSv2, Aggregazione di link
Supporto multicast	Supporto IGMP Snooping V1/V2/V3, supporto GMRP, GVMP, 802.1Q
VLAN	Supporto IEEE 802.1Q 4K VLAN, supporto QINQ, Double VLAN,
Gestione del tempo	SNTP
QOS	Reindirizzamento basato sul flusso
Limitazione della velocità basata sul flusso	Filtraggio dei pacchetti basato sul flusso 8*Code di uscita di ogni porta 802.1p/DSCP mappatura della priorità Diff-Serv QoS, Mark/Remark di priorità Algoritmo di pianificazione della coda (SP, WRR, SP+WRR) ACL ACL basato sulla porta
ACL basato su porta e VLAN	Filtraggio dei pacchetti da L2 a L4, corrispondenza dei primi 80 byte di messaggio. Fornire ACL basato su MAC, indirizzo MAC di destinazione, IP sorgente, IP di destinazione, tipo di protocollo IP, porta TCP/UDP, intervallo di porte TCP/UDP e VLAN, ecc. Gestione PoE Limite di potenza totale dell'alimentazione PoE
Allocazione della potenza in uscita PoE	Configurazione della priorità di uscita PoE Stato di funzionamento PoE Pianificazione del funzionamento PoE Manutenzione diagnostica Supporto port mirroring, Syslog, Ping
Funzione di gestione	Supporto CLI, WEB, SNMPv1/v2/v3, server Telnet per la gestione, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
Gestione allarmi	Supporto uscita allarme relè a 1 via, RMON, TRAP
Sicurezza	Protezione dalle tempeste di broadcast, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Supporto DHCP Snooping, Opzione 82, accesso di sicurezza 802.1X,	Supporto gestione gerarchica degli utenti, elenco di controllo degli accessi ACL, Supporto DDOS, filtraggio/associazione MAC basato sulla porta, buchi neri MAC, protezione della sorgente IP, isolamento della porta, limite di velocità dei messaggi ARP Funzionalità avanzate di livello 2+ Gestione IPv4/IPv6
Instradamento statico	Approvazioni normative ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Informazioni per l'ordine
Modello

Descrizione
