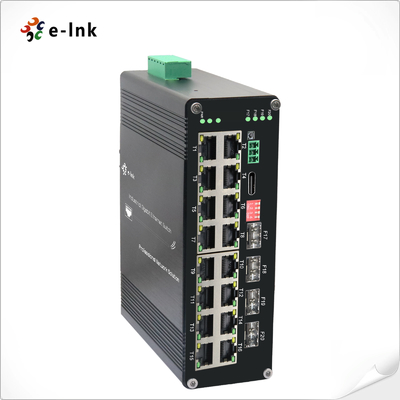

Switch Ethernet Managed Hardened Industriale L2+ a 16 porte 10/100/1000Base-T + 4 porte 1000Base-X SFP

Industriale L2+ 16-Port 10/100/1000T + 4-porta 1000XSwitching Ethernet gestito SFP

Visualizzazione

La serie ETH-DIMC2416M è uno switch Ethernet gestito L2+ di livello industriale progettato per

Questo switch ad alta densità dispone di 16× 10/100/1000Base-T ((X)

porte di rame e slot per fibra SFP 4× 1000Base-X, che forniscono opzioni di connettività flessibili per diversi

ambiente industriale.

Progettato per l'affidabilità, lo switch supporta:
- Porte di rame a negoziazione automatica con modalità Full/Half duplex e MDI/MDI-X automatica
- Opzioni SFP versatili (single-mode/multi-mode, 1/2 core)
- Gestione L2+ avanzata, incluse VLAN, QoS e funzionalità di sicurezza
- progettazione industriale per il funzionamento in condizioni estreme

Ideale per:
✓ sistemi di automazione industriale
✓ reti di sorveglianza IP (con supporto per più telecamere)
✓ Impieghi di punti di accesso wireless
✓ Connettività a distanza
✓ Applicazioni in ambienti difficili

Con la sua combinazione di alta densità di porte, capacità di uplink in fibra e costruzione robusta, il

La serie ETH-DIMC2416M offre prestazioni di rete affidabili in cui gli switch commerciali standard

Le caratteristiche di gestione dell'interruttore consentono un controllo preciso della rete, mentre il suo design industriale

garantisce un funzionamento continuo a temperature da -40°C a +75°C, rendendolo perfetto per

In questo caso, la Commissione ha adottato una proposta di direttiva.

Caratteristiche

Supporto per la connessione della porta USB-C per una facile gestione, senza la necessità di accedere alla serie RS232

Porto a tutti

10K Bytes Jumbo Frame

IEEE 802.3az Ethernet ad alta efficienza energetica (EEE)

Cassa in alluminio IP40

Supporta l'installazione di DIN-Rail

-40°C a 80°C (-40°F a 176°F)

Supporto 16x10/100/1000Base-T + 4x1000Base-X SFP

10/100/1000Mbps RJ45 Port supporta Full/Half-duplex, Auto-negoziazione, Auto MDI/MDIX

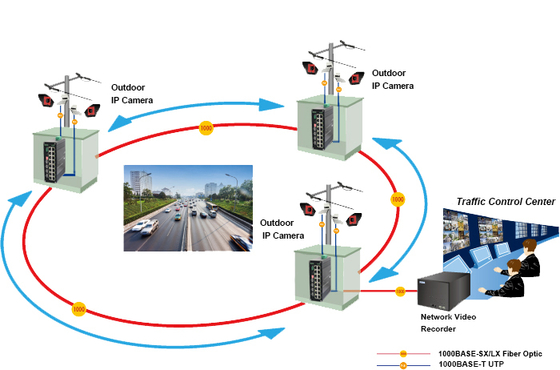

Applicazione

Indici tecnici

Ethernet
Norme:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Rate di inoltro e filtraggio:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Memoria del pacchetto buffer:	12M bit
Tipo di trattamento:	Storage-and-Forward
Larghezza di banda del piano di fondo	110 Gbps
Lunghezza massima del pacchetto:	10K Bytes Jumbo Frame
Dimensione della tabella degli indirizzi:	Indirizzi MAC 8K
Interfaccia

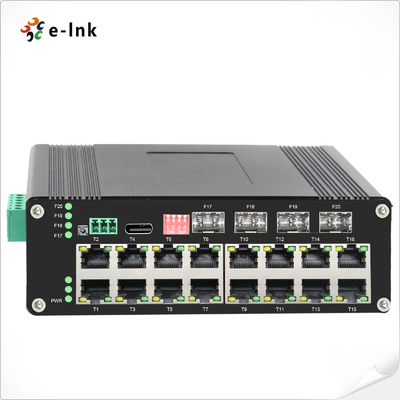

Collegamento:	16 x RJ45
RS485:	1 x RS485 (facoltativo)
Porta ottica:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (per la gestione)
Interfaccia seriale RS485 (opzionale)
Interfaccia fisica	Terminale a vite a 3 perni standard industriale
Tipo di dati	1Ch RS485 bi-direzione
Segnali RS-485	Data+, Data-, GND
Distanza della linea di sosta seriale (rame)	1000 metri
Tasso di Baud	0 ~ 800 kbps
Ambiententali
Temperatura di funzionamento:	-40°C a 80°C (-40°F a 176°F)
Temperatura di conservazione:	-40°C a 85°C (-40°F a 185°F)
Umidità relativa:	Non condensante da 5% a 95%
MTBF	> 200 000 ore
Elettronica e meccanica

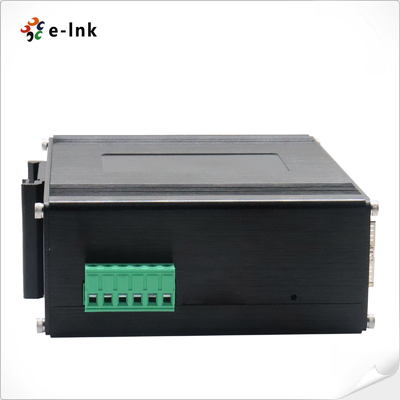

Potenza di ingresso:	12~48VDC, potenza ridondante (6-pin Terminal Block)
Consumo di energia:	8W Max.
Protezione:
Sovraccarico di alimentazione:	Risettabile automaticamente
Polarità inversa:	Presente
DIP Interruttore
Funzione di interruttore DIP a 4 cifre	DIP	Funzione	Impostazioni
	SW 1	VLAN	ATTIVATO	OFF - disabile
	SW 2	Gestione degli anelli	ATTIVATO	OFF - disabile
	SW 3	Riservato	ON - Riservato	OFF - Riservato
	SW 4	Riservato	ON - Riservato	OFF - Riservato
Indicatori LED:
PWR:	Stato di potenza
Ethernet (per porta):	Legame/attività
Fibra:	Port SFP Gigabit: F17~F20
Dimensioni (WxDxH):	155 x 115 x 85 mm
Peso:	1.2 kg
Casco:	Cassa in alluminio
Opzioni di montaggio:	DIN-Rail
Caratteristiche del software
Protocolli di licenziamento	Supporto STP/RSTP/MSTP/ERPSv2, Aggregazione dei collegamenti
Supporto multicast	Supporto IGMP Snooping V1/V2/V3, supporto GMRP, GVMP,802.1Q
VLAN	Supporta IEEE 802.1Q 4K VLAN, supporta QINQ, doppia VLAN,
Gestione del tempo	SNTP
QOS	Riindirizzamento basato sul flusso Limitazione del tasso basata sul flusso Filtraggio dei pacchetti basato sul flusso 8*Le code di uscita di ciascuna porta 802.1p/DSCP Diff-Serv QoS, segno di priorità/nota Algoritmo di programmazione delle code (SP, WRR, SP+WRR)
ACL	ACL di emissione basata su porta ACL basato su porta e VLAN Filtraggio dei pacchetti da L2 a L4, corrispondenza dei primi 80 byte di messaggio. Fornire un ACL basato su MAC, indirizzo MAC di destinazione, IP Source, IP di destinazione, IP Protocol Type, TCP/UDP Port, TCP/UDP Port Range, e VLAN, ecc.
Gestione del PoE	Limite di potenza totale dell'alimentazione PoE Allocazione di potenza di uscita PoE Configurazione della priorità di uscita PoE Stato di funzionamento del PoE Programmazione dell'operazione PoE
Manutenzione diagnostica	Supporto per lo specchiamento delle porte, Syslog, Ping
Funzione di gestione	Supporto CLI, WEB, SNMPv1/v2/v3, Telnet server per la gestione, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
Gestione dell'allarme	Supporto all'uscita dell'allarme tramite relè in una direzione, RMON, TRAP
Sicurezza	Protezione contro le tempeste di trasmissione, HTTPS/SSLv3, AAA e RADIUS, SSH2.0 Supporto DHCP Snooping, Opzione 82,802.1X accesso di sicurezza, Supporto per la gestione gerarchica degli utenti, lista di controllo di accesso ACL, Supporto DDOS, filtraggio/binding MAC basato su porte, buchi neri MAC, protezione delle fonti IP, isolamento delle porte, limite di velocità dei messaggi ARP
Caratteristiche avanzate di livello 2+	Gestione IPv4/IPv6 Percorso statico
Autorizzazioni di legge
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Informazioni sull'ordine
