Panoramica

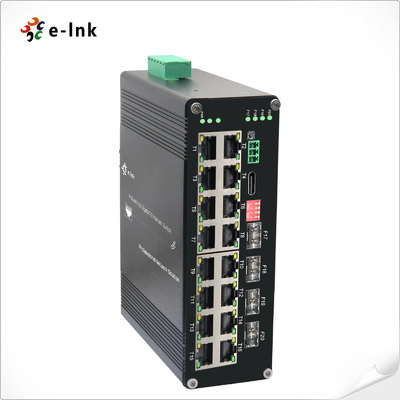

La serie ETH-DIMC2416MP è uno switch Ethernet PoE+ managed L2+ di grado industriale progettato per
ambienti di rete esigenti. Questo switch ad alte prestazioni combina 16 porte Gigabit PoE+
(IEEE 802.3at, 30W per porta) con 4 slot in fibra SFP 1000Base-X, offrendo sia alimentazione che
connettività in un unico dispositivo rinforzato.
Caratteristiche principali:
- Configurazione PoE+ ad alta densità: 16 porte 10/100/1000Base-T(X) con auto-negoziazione, Full/Half
duplex e auto MDI/MDI-X
- Connettività in fibra flessibile: 4 slot SFP che supportano moduli single-mode/multi-mode (1/2 core)
- Gestione L2+ avanzata: funzionalità complete VLAN, QoS, sicurezza e monitoraggio
- Affidabilità industriale: Funziona a temperature estreme (-40°C a +75°C) con robusta protezione EMI
Applicazioni ideali:
✓ Sistemi di videosorveglianza IP su larga scala (supporto di più telecamere ad alta potenza)
✓ Implementazioni di reti wireless (alimentazione di più punti di accesso)
✓ Reti di automazione industriale
✓ Connettività di siti remoti con backhaul in fibra a lunga distanza
✓ Installazioni in ambienti difficili
Con il suo elevato budget PoE e la capacità di uplink in fibra, la serie ETH-DIMC2416MP fornisce una soluzione completa
soluzione di rete per l'alimentazione e la connessione di più dispositivi, garantendo al contempo dati affidabili
trasmissione. La costruzione di grado industriale dello switch e le funzionalità di gestione avanzate lo rendono
particolarmente adatto per applicazioni mission-critical in cui sia l'erogazione di energia che l'affidabilità della rete
sono essenziali.
Caratteristiche
► Frame Jumbo da 10K Byte
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► Custodia in alluminio IP40
► Supporta l'installazione su guida DIN
► Temperatura di esercizio da -40°C a 80°C (-40°F a 176°F)

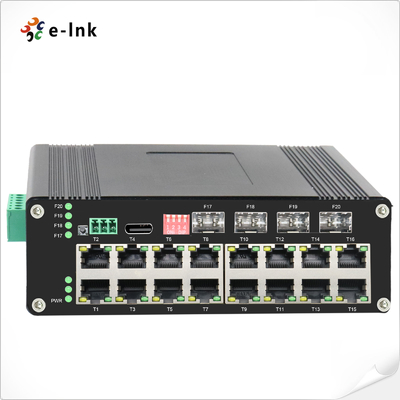

► Supporta 16x10/100/1000Base-T + 4x1000Base-X SFP +
► La porta RJ45 10/100/1000Mbps supporta Full/Half-duplex, Auto-negoziazione, Auto MDI/MDIX
► Conforme a IEEE802.3af/at
► L'interruttore DIP supporta VLAN a un tasto, gestione anello a un tasto, ripristino PoE e rete PoE a 250 m
► Supporta la connessione della porta USB-C per una facile gestione, senza la necessità di accedere alla porta seriale RS232

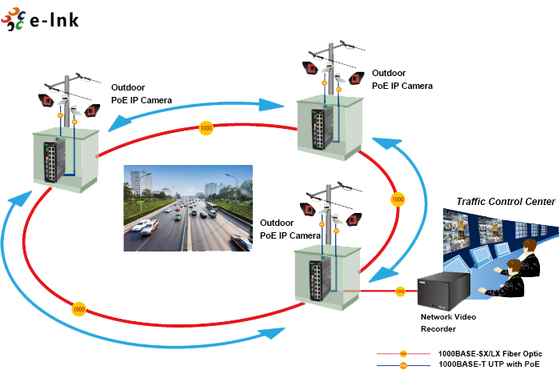

Applicazione
Indici tecnici
| Ethernet |
| Standard: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Velocità di inoltro e filtraggio: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) |
| Memoria buffer pacchetti: |
12M bit |
| Tipo di elaborazione: |
Store-and-Forward |
| Larghezza di banda del backplane |
110 Gbps |
| Lunghezza massima del pacchetto: |
Frame Jumbo da 10K Byte |
| Dimensione tabella indirizzi: |
8K indirizzi MAC |
| Interfaccia |
| Connettore: |
16 x RJ45 |
| RS485: |
1 x RS485 (Opzionale) |
| Porta ottica: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (per la gestione) |
| Interfaccia seriale RS485 (Opzionale) |
| Interfaccia fisica |
Morsettiera a vite a 3 pin standard industriale |
| Tipo di dati |
1Ch RS485 bidirezionale |
| Segnali RS-485 |
Dati+, Dati-, GND |
| Distanza della linea della porta seriale (rame) |
1000 metri |
| Velocità di trasmissione |
0 ~ 800kbps |
| PoE (Power over Ethernet) |
| Standard: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| Porta: |
RJ45 |
| Assegnazione dei pin di alimentazione |
4/5(+), 7/8(-) |
| Budget PoE: |
Fino a 480 watt di budget PoE |
| AmbienteTemperatura di esercizio: |
| -40°C a 80°C (-40°F a 176°F) |
Temperatura di stoccaggio: |
| -40°C a 85°C (-40°F a 185°F) |
Umidità relativa: |
| 5% a 95% senza condensa |
MTBF |
| > 200.000 ore |
Elettrico e meccanico |
| Potenza in ingresso: |

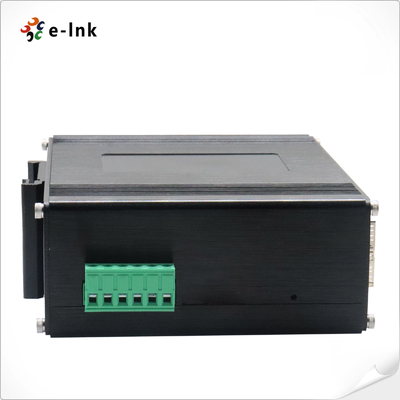

| 48~57VDC, alimentazione ridondante (morsettiera a 6 pin) |
Consumo energetico: |
| 8W Max. (PoE in uso |
<480W)Protezione: |
| Sovraccarico in ingresso di alimentazione: |
| Ripristinabile automaticamente |
Polarità inversa: |
| Presente |
Interruttore DIP |
| Funzione interruttore DIP a 4 cifreDIP |
| Funzione |
Impostazioni |
SW 1 |
VLAN |
| ON - Abilitato |
Gestione del tempo |
Indicatori LED: |
PWR: |
| ON - Abilitato |
OFF - Disabilitato |
Indicatori LED: |
PWR: |
| ON - Abilitato |
OFF - Disabilitato |
Indicatori LED: |
PWR: |
| ON - Abilitato |
OFF - Disabilitato |
Indicatori LED: |
PWR: |
| Stato alimentazione |
| Ethernet (per porta): |
Link/Attività |
| PoE: |
Stato PoE |
| Fibra: |
Porta Gigabit SFP: F17~F20 |
| Dimensioni (LxPxA): |
155 x 115 x 85 mm |
| Peso: |
1,2 kg |
| Custodia: |
Custodia in alluminio |
| Opzioni di montaggio: |
Montaggio su guida DIN |
| Funzionalità software |
Protocolli di ridondanza |
| Supporto STP/RSTP/MSTP/ERPSv2, Aggregazione di link |
| Supporto multicast |
Supporto IGMP Snooping V1/V2/V3, supporto GMRP, GVMP, 802.1Q |
| VLAN |
Supporto IEEE 802.1Q 4K VLAN, supporto QINQ, Double VLAN, |
| Gestione del tempo |
SNTP |
| QOS |
Reindirizzamento basato sul flusso |
| Limitazione della velocità basata sul flusso |
Filtraggio dei pacchetti basato sul flusso
8*Code di output di ogni porta 802.1p/DSCP mappatura della priorità
Diff-Serv QoS, Mark/Remark di priorità
Algoritmo di pianificazione della coda (SP, WRR, SP+WRR)
ACL
ACL basato sulla porta
|
| ACL basato sulla porta e VLAN |
Filtraggio dei pacchetti da L2 a L4, corrispondenza dei primi 80 byte di messaggio.
Fornire ACL basato su MAC, indirizzo MAC di destinazione, IP sorgente, IP di destinazione, tipo di protocollo IP, porta TCP/UDP, intervallo di porte TCP/UDP e VLAN, ecc.
Gestione PoE
Limite di potenza totale dell'alimentazione PoE
|
| Allocazione della potenza in uscita PoE |
Configurazione della priorità di uscita PoE
Stato di funzionamento PoE
Pianificazione del funzionamento PoE
Manutenzione diagnostica
Supporto port mirroring, Syslog, Ping
|
| Funzione di gestione |
Supporto CLI, WEB, SNMPv1/v2/v3, server Telnet per la gestione, EEE, LLDP, server/client DHCP (IPv4/IPv6), Cloud/MQTT |
| Gestione allarmi |
Supporto uscita allarme relè a 1 via, RMON, TRAP |
| Sicurezza |
Protezione dalle tempeste di broadcast, HTTPS/SSLv3, AAA e RADIUS, SSH2.0 |
| Supporto DHCP Snooping, Opzione 82, accesso di sicurezza 802.1X, |
Supporto gestione gerarchica degli utenti, elenco di controllo degli accessi ACL,
Supporto DDOS, filtraggio/associazione MAC basato sulla porta, buchi neri MAC, protezione della sorgente IP, isolamento della porta, limite di velocità dei messaggi ARP
Funzionalità avanzate di livello 2+
Gestione IPv4/IPv6
|
| Instradamento statico |
Approvazioni normative
ISO9001, CE, RoHS, FCC
|
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Informazioni per l'ordine |
| Modello |
Descrizione
| ETH-DIMC2416MP |
Switch Ethernet Managed Industriale L2+ 16-Porta 10/100/1000T 802.3at PoE + 4-Porta 1000X SFP |
| Opzioni SFP |
► Opzione SFP. Seleziona il tuo SFP nella nostra pagina delle opzioni SFP |
| ► Il modulo SFP deve essere acquistato separatamente. |
Opzioni di montaggio |
| ► Staffa DIN-Rail predefinita installata |
| Opzioni di alimentazione |
► Alimentatore su guida DIN. Cavo scoperto per morsettiera. |
| ► L'alimentatore deve essere acquistato separatamente. |
|
|
