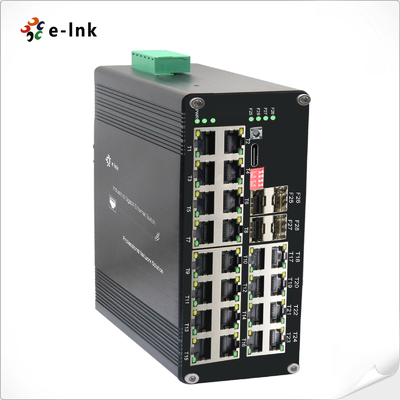

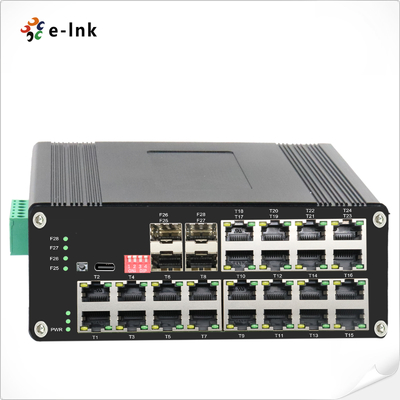

Switch Ethernet Managed Industriale L2+ 24 porte 10/100/1000T + Switch Ethernet Managed SFP 4 porte 1000X
Panoramica
La serie ETH-DIMC2424M è uno switch Ethernet managed L2+ di grado industriale progettato per
implementazioni di rete ad alta densità in ambienti esigenti. Caratterizzato da 24× porte 10/100/1000Base-T(X)
in rame e 4× slot in fibra SFP 1000Base-X, questo switch robusto offre connettività eccezionale
e prestazioni per applicazioni industriali.
Caratteristiche principali:
- Elevata densità di porte: 24× porte Gigabit Ethernet con negoziazione automatica con Full/Half duplex e auto
supporto MDI/MDI-X
- Uplink in fibra flessibili: 4× slot SFP compatibili con moduli single-mode/multi-mode (1/2 core)
- Gestione L2+ avanzata: Funzionalità complete tra cui VLAN, QoS, sicurezza e rete
monitoraggio
- Durata industriale: Progettato per un funzionamento affidabile in condizioni estreme (-40°C a +75°C)
Applicazioni ideali:
✓ Sistemi di automazione industriale su larga scala
✓ Reti di videosorveglianza IP ad alta densità
✓ Implementazioni di punti di accesso wireless aziendali
✓ Connettività remota del sito con backhaul in fibra
✓ Infrastrutture mission-critical che richiedono apparecchiature rinforzate
Con la sua combinazione di elevato numero di porte e connettività in fibra, la serie ETH-DIMC2424M fornisce una
soluzione scalabile per le reti che richiedono sia l'accesso in rame che le capacità di backbone in fibra. Il
la costruzione di grado industriale dello switch garantisce prestazioni affidabili in ambienti difficili, mentre il suo
le funzionalità di gestione avanzate consentono un controllo e un'ottimizzazione precisi della rete. Questo lo rende
particolarmente adatto per applicazioni in cui l'affidabilità della rete, la scalabilità e la gestione remota
sono requisiti critici.
Caratteristiche
► Jumbo Frame da 10K Byte
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► Custodia in alluminio IP40
► Supporta l'installazione su guida DIN
► Funzionamento da -40°C a 80°C (-40°F a 176°F)
► Supporta 24x10/100/1000Base-T + 4x1000Base-X SFP
► La porta RJ45 10/100/1000Mbps supporta Full/Half-duplex, Auto-negoziazione, Auto MDI/MDIX
► Supporta la connessione della porta USB-C per una facile gestione, senza la necessità di accedere alla porta seriale RS232
porta seriale

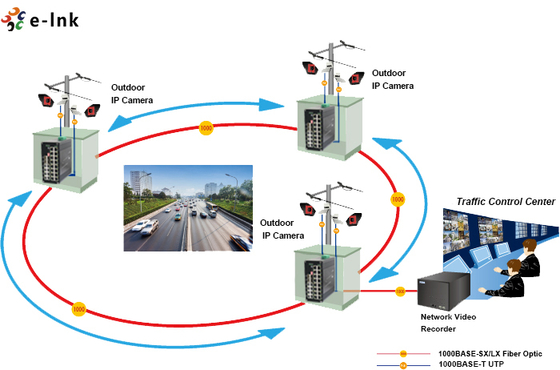

Applicazione
Indici tecnici
| Ethernet |
| Standard: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Velocità di inoltro e filtraggio: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) |
| Memoria buffer pacchetti: |
12M bit |
| Tipo di elaborazione: |
Store-and-Forward |
| Larghezza di banda del backplane |
110 Gbps |
| Lunghezza massima del pacchetto: |
Jumbo Frame da 10K Byte |
| Dimensione tabella indirizzi: |
8K indirizzi MAC |
| Interfaccia |
| Connettore: |
24 x RJ45 |
| RS485: |
1 x RS485 (Opzionale) |
| Porta ottica: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (per la gestione) |
| Interfaccia seriale RS485 (Opzionale) |
| Interfaccia fisica |
Morsettiera a vite a 3 pin standard industriale |
| Tipo di dati |
1Ch RS485 Bi-Direzionale |
| Segnali RS-485 |
Dati+, Dati-, GND |
| Distanza della linea della porta seriale (rame) |
1000 metri |
| Velocità di trasmissione |
0 ~ 800kbps |
| AmbientaleTemperatura di esercizio: |
| -40°C a 80°C (-40°F a 176°F) |
Temperatura di stoccaggio: |
| -40°C a 85°C (-40°F a 185°F) |
Umidità relativa: |
| 5% a 95% senza condensa |
MTBF |
| > 200.000 ore |
Elettrico e meccanico |
| Potenza in ingresso: |
| 12~48VDC, Alimentazione ridondante (morsettiera a 6 pin) |
Consumo energetico: |
| 8W Max |
Protezione: |
| Sovraccarico in ingresso di alimentazione: |
| Ripristinabile automaticamente |
Polarità inversa: |
| Presente |
DI |
| Interruttore PFunzione interruttore DIP a 4 cifre |
| DIP |
Funzione |
Impostazioni |
SW 1 |
| VLAN |
Supporto IEEE 802.1Q 4K VLAN, supporto QINQ, Double VLAN, |
OFF - Disabilitato |
SW 3 |
| Gestione anello |
ON - Abilitato |
OFF - Disabilitato |
SW 3 |
| Riservato |
ON - Riservato |
OFF - Riservato |
Indicatori LED: |
| Riservato |
ON - Riservato |
OFF - Riservato |
Indicatori LED: |
| PWR: |
| Stato alimentazione |
Ethernet (Per porta): |
| Link/Attività |
Porta RJ45 |
| (T1~T24) |
Fibra: |
| Porta Gigabit SFP: F25~F28 |
Dimensioni (LxPxA): |
| 155 x 115 x 85 mm |
Peso: |
| 1,2 kg |
Involucro: |
| Custodia in alluminio |
Opzioni di montaggio: |
| Montaggio su guida DIN |
Funzionalità software |
| Protocolli di ridondanza |
| Supporto STP/RSTP/MSTP/ERPSv2, Aggregazione di link |
Supporto multicast |
| Supporto IGMP Snooping V1/V2/V3, supporto GMRP, GVMP, 802.1Q |
VLAN |
| Supporto IEEE 802.1Q 4K VLAN, supporto QINQ, Double VLAN, |
Gestione del tempo |
| SNTP |
QOS |
| Reindirizzamento basato sul flusso |
Limitazione della velocità basata sul flusso
Filtraggio dei pacchetti basato sul flusso
8*Code di output di ogni porta 802.1p/DSCP mappatura priorità
Diff-Serv QoS, Mark/Remark di priorità
Algoritmo di pianificazione della coda (SP, WRR, SP+WRR)
ACL
|
| ACL basato sulla porta |
ACL basato su porta e VLAN
Filtraggio pacchetti da L2 a L4, corrispondenza dei primi 80 byte di messaggio.
Fornire ACL basato su MAC, indirizzo MAC di destinazione, IP sorgente, IP di destinazione, tipo di protocollo IP, porta TCP/UDP, intervallo di porte TCP/UDP e VLAN, ecc.
Manutenzione diagnostica
|
| Supporto port mirroring, Syslog, Ping |
Funzione di gestione |
| Supporto CLI, WEB, SNMPv1/v2/v3, server Telnet per la gestione, EEE, LLDP, server/client DHCP (IPv4/IPv6), Cloud/MQTT |
Gestione allarmi |
| Supporto uscita allarme relè a 1 via, RMON, TRAP |
Sicurezza |
| Protezione dalle tempeste di broadcast, HTTPS/SSLv3, AAA e RADIUS, SSH2.0 |
Supporto DHCP Snooping, Opzione 82, accesso di sicurezza 802.1X,
Supporto gestione gerarchica utente, elenco di controllo accessi ACL,
Supporto DDOS, filtraggio/associazione MAC basato sulla porta, buchi neri MAC, protezione della sorgente IP, limite di velocità dei messaggi ARP basato sulla porta
Funzionalità avanzate di livello 2+
|
| Gestione IPv4/IPv6 |
Rotta statica
Approvazioni normative
|
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Informazioni per l'ordine |
Modello
| Descrizione |
ETH-DIMC2424M |
| Switch Ethernet Managed Industriale L2+ 24 porte 10/100/1000T + 4 porte 1000X SFP |
Opzioni SFP |
| ► Opzione SFP. Seleziona il tuo SFP nella nostra pagina delle opzioni SFP |
► Il modulo SFP deve essere acquistato separatamente. |
| Opzioni di montaggio |
| ► Staffa DIN-Rail predefinita installata |
Opzioni di alimentazione |
| ► Alimentatore su guida DIN. Cavo scoperto per morsettiera. |
► L'alimentatore deve essere acquistato separatamente. |
|
