Switch Ethernet Managed SFP L2+ Industriale a 24 porte 10/100/1000T 802.3at PoE + 4 porte 1000X Switch Ethernet Managed SFP
Panoramica

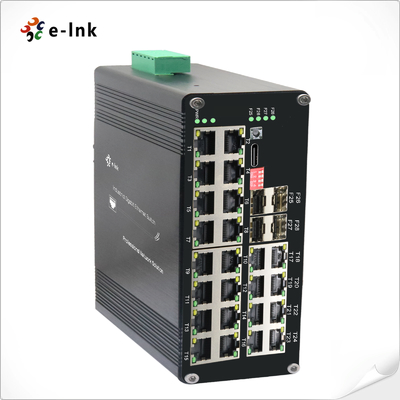

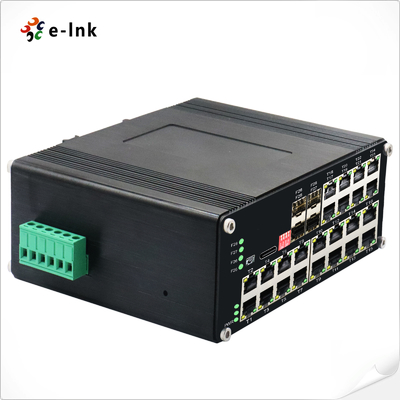

La serie ETH-DIMC2424MP è uno switch Ethernet PoE+ managed L2+ di grado industriale che
combina l'erogazione di potenza ad alta densità con robuste capacità di rete. Caratterizzato da 24 porte Gigabit
PoE+ (IEEE 802.3at, 30W per porta) e 4 porte uplink in fibra SFP 1000Base-X, questo switch rinforzato
è progettato per implementazioni mission-critical in ambienti difficili.
Caratteristiche principali e vantaggi:
✔ Design PoE+ ad alta potenza: 24 porte 10/100/1000Base-T(X) erogano fino a 30W per porta, supportando
dispositivi ad alto consumo energetico come telecamere PTZ e AP wireless.
✔ Connettività dual media: 4 slot SFP (single/multi-mode, 1/2 core) consentono collegamenti in fibra a lunga distanza
backbone.
✔ Affidabilità industriale: Funziona a temperature estreme (-40°C a +75°C) con protezione da sovratensione e
resistenza alle vibrazioni.
✔ Gestione L2+ avanzata: VLAN, QoS, IGMP snooping e port mirroring per un controllo ottimizzato del traffico.
✔ Semplicità Plug-and-Play: Auto MDI/MDI-X e auto-negoziazione semplificano l'installazione.
Applicazioni tipiche:
• Sistemi di videosorveglianza IP su larga scala (alimentazione di oltre 24 telecamere)
• Reti IoT industriali con topologie miste rame/fibra
• Reti mesh wireless esterne che richiedono PoE e backhaul in fibra
• Infrastrutture di città intelligenti (controllo del traffico, illuminazione stradale)
Con il suo budget PoE totale senza pari di 720 W e la durata di livello carrier, la serie ETH-DIMC2424MP è
la soluzione definitiva per l'implementazione di dispositivi di rete ad alta potenza in ambienti difficili. Le sue opzioni modulari
in fibra rendono la tua rete a prova di futuro, mentre il design rinforzato garantisce un funzionamento 24 ore su 24, 7 giorni su 7, dove lo standard
gli switch falliscono.
Caratteristiche
► Supporta la connessione della porta USB-C per una facile gestione, senza la necessità di accedere alla seriale RS232
porta
► Frame Jumbo da 10K Byte
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► Custodia in alluminio IP40
► Supporta l'installazione su guida DIN
► Temperatura di esercizio da -40°C a 80°C (-40°F a 176°F)
► Supporta 24x10/100/1000Base-T + 4x1000Base-X SFP
► La porta RJ45 10/100/1000Mbps supporta Full/Half-duplex, Auto-negoziazione, Auto MDI/MDIX
► Conforme a IEEE802.3af/at
► L'interruttore DIP supporta VLAN a un tasto, gestione anello a un tasto, ripristino PoE e rete PoE a 250 m

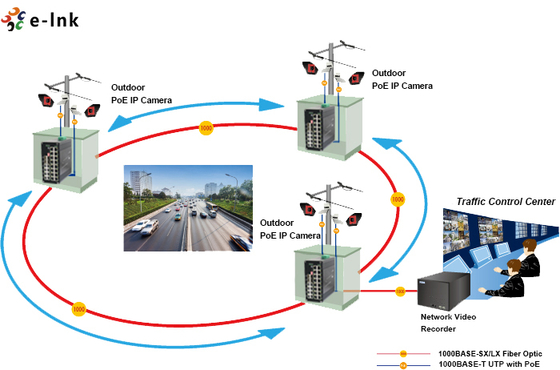

Applicazione
Indici tecnici
| Ethernet |
| Standard: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Velocità di inoltro e filtraggio: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) |
| Memoria buffer pacchetti: |
12M bit |
| Tipo di elaborazione: |
Store-and-Forward |
| Larghezza di banda del backplane |
110 Gbps |
| Lunghezza massima del pacchetto: |
Frame Jumbo da 10K Byte |
| Dimensione tabella indirizzi: |
8K indirizzi MAC |
| Interfaccia |
| Connettore: |
24 x RJ45 |
| RS485: |
1 x RS485 (opzionale) |
| Porta ottica: |
4 x 1000Base-X SFP |
| USB-C: |
1 x USB-C (per la gestione) |
| Interfaccia seriale RS485 (opzionale) |
| Interfaccia fisica |
Morsettiera a vite a 3 pin standard industriale |
| Tipo di dati |
1Ch RS485 bidirezionale |
| Segnali RS-485 |
Dati+, Dati-, GND |
| Distanza della linea della porta seriale (rame) |
1000 metri |
| Velocità di trasmissione |
0 ~ 800 kbps |
| PoE (Power over Ethernet) |
| Standard: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| Porta: |
RJ45 |
| Assegnazione pin di alimentazione |
4/5(+), 7/8(-) |
| Budget PoE: |
Fino a 720 watt di budget PoE |
| AmbienteTemperatura di esercizio: |
| -40°C a 80°C (-40°F a 176°F) |
Temperatura di stoccaggio: |
| -40°C a 85°C (-40°F a 185°F) |
Umidità relativa: |
| 5% a 95% senza condensa |
MTBF |
| > 200.000 ore |
Elettrico e meccanico |
| Potenza in ingresso: |

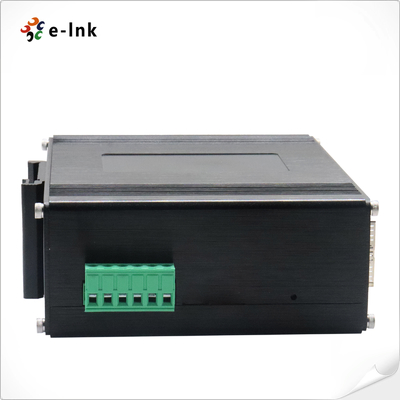

| 48~57VDC, alimentazione ridondante (morsettiera a 6 pin) |
Consumo energetico: |
| 8W Max. (PoE in uso |
<720W)Protezione: |
| Sovraccarico in ingresso: |
| Ripristino automatico |
Polarità inversa: |
| Presente |
DI |
| Interruttore PFunzione interruttore DIP a 4 cifre |
| DIP |
Funzione |
Impostazioni |
SW 1 |
| VLAN |
Supporto IEEE 802.1Q 4K VLAN, supporto QINQ, Double VLAN, |
OFF - Disabilitato |
Indicatori LED: |
| Gestione anello |
ON - Abilitato |
OFF - Disabilitato |
Indicatori LED: |
| Rete PoE a 250 m |
ON - Abilitato |
OFF - Disabilitato |
Indicatori LED: |
| Ripristino PoE |
ON - Abilitato |
OFF - Disabilitato |
Indicatori LED: |
| Alimentazione: |
| Stato alimentazione |
Ethernet (per porta): |
| Link/Attività |
PoE |
| Stato PoE (T1~T24) |
Fibra: |
| Porta Gigabit SFP: F25~F28 |
Dimensioni (LxPxA): |
| 155 x 115 x 85 mm |
Peso: |
| 1,2 kg |
Custodia: |
| Custodia in alluminio |
Opzioni di montaggio: |
| Montaggio su guida DIN |
Funzionalità software |
| Protocolli di ridondanza |
| Supporto STP/RSTP/MSTP/ERPSv2, Aggregazione di link |
Supporto multicast |
| Supporto IGMP Snooping V1/V2/V3, supporto GMRP, GVMP, 802.1Q |
VLAN |
| Supporto IEEE 802.1Q 4K VLAN, supporto QINQ, Double VLAN, |
Gestione del tempo |
| SNTP |
QOS |
| Reindirizzamento basato sul flusso |
Limitazione della velocità basata sul flusso
Filtraggio dei pacchetti basato sul flusso
8*Code di output di ogni porta 802.1p/DSCP mappatura della priorità
Diff-Serv QoS, Mark/Remark di priorità
Algoritmo di pianificazione della coda (SP, WRR, SP+WRR)
ACL
|
| ACL basato sulla porta |
ACL basato sulla porta e VLAN
Filtraggio pacchetti da L2 a L4, corrispondenza dei primi 80 byte di messaggio.
Fornire ACL basato su MAC, indirizzo MAC di destinazione, IP sorgente, IP di destinazione, tipo di protocollo IP, porta TCP/UDP, intervallo di porte TCP/UDP e VLAN, ecc.
Gestione PoE
|
| Limite di potenza totale dell'alimentazione PoE |
Allocazione della potenza in uscita PoE
Configurazione della priorità di uscita PoE
Stato di funzionamento PoE
Pianificazione del funzionamento PoE
Manutenzione diagnostica
|
| Supporto port mirroring, Syslog, Ping |
Funzione di gestione |
| Supporto CLI, WEB, SNMPv1/v2/v3, server Telnet per la gestione, EEE, LLDP, server/client DHCP (IPv4/IPv6), Cloud/MQTT |
Gestione allarmi |
| Supporto uscita allarme relè a 1 via, RMON, TRAP |
Sicurezza |
| Protezione dalle tempeste di broadcast, HTTPS/SSLv3, AAA e RADIUS, SSH2.0 |
Supporto DHCP Snooping, Opzione 82, accesso di sicurezza 802.1X,
Supporto gestione gerarchica utente, elenco di controllo accessi ACL,
Supporto DDOS, filtraggio/associazione MAC basato sulla porta, buchi neri MAC, protezione della sorgente IP, isolamento della porta, limite di velocità dei messaggi ARP
Funzionalità avanzate di livello 2+
|
| Gestione IPv4/IPv6 |
Rotta statica
Approvazioni normative
|
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, Classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
| Informazioni per l'ordine |
Modello
| Descrizione |
ETH-DIMC2424MP |
| Switch Ethernet Managed SFP L2+ Industriale a 24 porte 10/100/1000T 802.3at PoE + 4 porte 1000X SFP |
Opzioni SFP |
| ► Opzione SFP. Seleziona il tuo SFP nella nostra pagina delle opzioni SFP |
► Il modulo SFP deve essere acquistato separatamente. |
| Opzioni di montaggio |
| ► Staffa DIN-Rail predefinita installata |
Opzioni di alimentazione |
| ► Alimentatore su guida DIN. Cavo scoperto per morsettiera. |
► L'alimentatore deve essere acquistato separatamente. |
|
