Switch Ethernet gestito industriale SFP+ con 8 porte TP e 6 porte in fibra ottica per l'integrazione di reti

Industrial L2+ 8-Port 10/100/1000T + 4-Port 1G SFP + 2-Port 10G SFP+ Managed Ethernet Switch

Visualizzazione

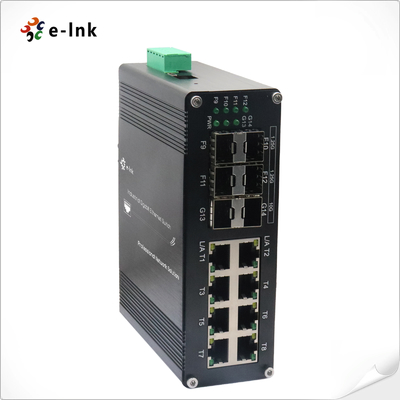

La serie ETH-IMC2408M è uno switch Ethernet multi-gigabit gestito industrialmente progettato per

Rete ad alte prestazioni in ambienti impegnativi. Combinazione di porte in rame da 8× Gigabit, 4× 1G

Questo switch rinforzato offre un'eccezionale flessibilità di connettività

applicazioni ad alta larghezza di banda.

Caratteristiche e vantaggi principali:
✔ Configurazione della porta ibrida:
- 8× 10/100/1000Base-T(X) porte RJ45 con MDI/MDI-X automatico
- 4× 1000Base-X SFP slot (1G)
- porte SFP+ da 2 × 10G per collegamenti ascendenti ad alta velocità

✔ Fibra a prova di futuro:
- Compatibile con sia l'ottica 1G che quella 10G
- Supporta moduli SFP/SFP+ monomodo/multi-modo (1/2 core)
- Consente la connettività a lungo raggio fino a 80 km (con ottica adeguata)

✔ Affidabilità industriale:
Intervallo di temperatura di esercizio da -40°C a +75°C
- Opzioni di montaggio DIN-rail o a parete
- Protezione contro le sovratensioni e resistenza alle vibrazioni

✔ Gestione avanzata:
- VLAN, QoS, e IGMP spiando
- Mirroring dei porti e priorità del traffico
- Interfacce di gestione Web/CLI/SNMP

Applicazioni ideali:
• sistemi di sorveglianza ad alta larghezza di banda con telecamere IP 4K
• Reti industriali che richiedono collegamenti ascendenti 10G
• Punti di aggregazione wireless per le implementazioni 5G/Wi-Fi 6
• sistemi di trasporto intelligenti (ITS, comunicazioni ferroviarie)

Con la sua combinazione unica di porte di accesso 1G e collegamenti in fibra 10G, la serie ETH-IMC2408M

L'interfaccia è dotata di un'interfaccia di controllo per il collegamento con le reti edge e core.

funzionamento affidabile in condizioni difficili, fornendo allo stesso tempo larghezza di banda scalabile per una rete in crescita

richieste.

Caratteristiche

Supporto per la connessione della porta USB-C per una facile gestione, senza la necessità di accedere all'RS232

Port seriale a tutti

9K Bytes Jumbo Frame

IEEE 802.3az Ethernet ad alta efficienza energetica (EEE)

Cassa in alluminio IP40

Supporta l'installazione di DIN-Rail

-40°C a 80°C (-40°F a 176°F)

Supporto 8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP

10/100/1000Mbps RJ45 Port supporta Full/Half-duplex, Auto-negoziazione, Auto MDI/MDIX

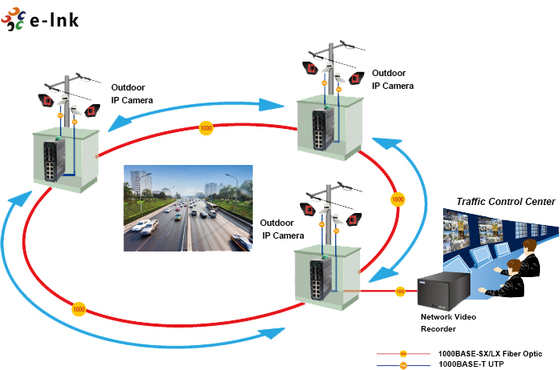

Applicazione

Indici tecnici

Ethernet
Norme:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Rate di inoltro e filtraggio:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
Memoria del pacchetto buffer:	12M bit
Tipo di trattamento:	Storage-and-Forward
Larghezza di banda del piano di fondo	110 Gbps
Lunghezza massima del pacchetto:	9K Bytes Jumbo Frame
Dimensione della tabella degli indirizzi:	Indirizzi MAC 8K
Interfaccia

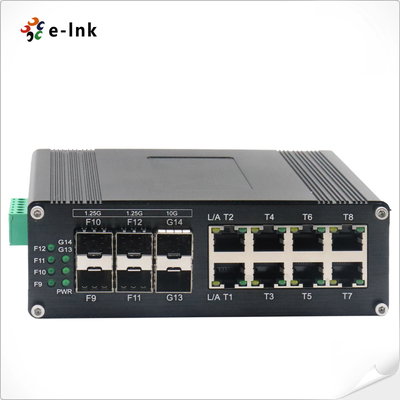

Collegamento:	8 x RJ45
RS485:	1 x RS485 (facoltativo)
Porta ottica:	4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+
USB-C:	1 x USB-C (per la gestione)
Interfaccia seriale RS485 (opzionale)
Interfaccia fisica	Terminale a vite a 3 perni standard industriale
Tipo di dati	1Ch RS485 bi-direzione
Segnali RS-485	Data+, Data-, GND
Distanza della linea di sosta seriale (rame)	1000 metri
Tasso di Baud	0 ~ 800 kbps
Ambiententali
Temperatura di funzionamento:	-40°C a 80°C (-40°F a 176°F)
Temperatura di conservazione:	-40°C a 85°C (-40°F a 185°F)
Umidità relativa:	Non condensante da 5% a 95%
MTBF	> 200 000 ore
Elettronica e meccanica
Potenza di ingresso:	12~48VDC, potenza ridondante (6-pin Terminal Block)
Consumo di energia:	8W Max. ((PoE in uso < 240W)
Protezione:
Sovraccarico di alimentazione:	Risettabile automaticamente
Polarità inversa:	Presente

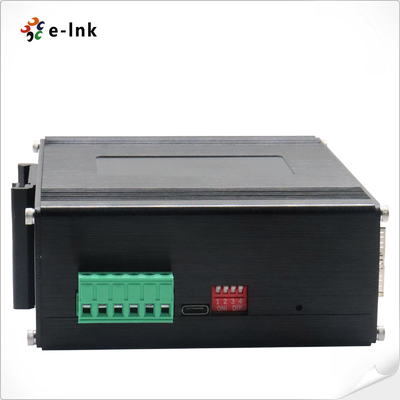

DIP Interruttore
Funzione di interruttore DIP a 4 cifre	DIP	Funzione	Impostazioni
	SW 1	VLAN	ATTIVATO	OFF - disabile
	SW 2	Gestione degli anelli	ATTIVATO	OFF - disabile
	SW 3	Riservato	ON - Riservato	OFF - Riservato
	SW 4	Riservato	ON - Riservato	OFF - Riservato
Indicatori LED:
PWR:	Stato di potenza
Ethernet (per porta):	Legame/attività
Fibra:	Port SFP Gigabit: F9~F12
	Port 10G SFP+: F13, F14
Dimensioni (WxDxH):	149 x 114 x 50 mm
Peso:	0.55 kg
Casco:	Cassa in alluminio
Opzioni di montaggio:	DIN-Rail
Caratteristiche del software
Protocolli di licenziamento	Supporto STP/RSTP/MSTP/ERPSv2, Aggregazione dei collegamenti
Supporto multicast	Supporto IGMP Snooping V1/V2/V3, supporto GMRP, GVMP,802.1Q
VLAN	Supporta IEEE 802.1Q 4K VLAN, supporta QINQ, doppia VLAN,
Gestione del tempo	SNTP
QOS	Riindirizzamento basato sul flusso Limitazione del tasso basata sul flusso Filtraggio dei pacchetti basato sul flusso 8*Le code di uscita di ciascuna porta 802.1p/DSCP Diff-Serv QoS, segno di priorità/nota Algoritmo di programmazione delle code (SP, WRR, SP+WRR)
ACL	ACL di emissione basata su porta ACL basato su porta e VLAN Filtraggio dei pacchetti da L2 a L4, corrispondenza dei primi 80 byte di messaggio. Fornire un ACL basato su MAC, indirizzo MAC di destinazione, IP Source, IP di destinazione, IP Protocol Type, TCP/UDP Port, TCP/UDP Port Range, e VLAN, ecc.
Manutenzione diagnostica	Supporto per lo specchiamento delle porte, Syslog, Ping
Funzione di gestione	Supporto CLI, WEB, SNMPv1/v2/v3, server Telnet per la gestione, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
Gestione dell'allarme	Supporto all'uscita dell'allarme tramite relè in una direzione, RMON, TRAP
Sicurezza	Protezione contro le tempeste di trasmissione, HTTPS/SSLv3, AAA e RADIUS, SSH2.0 Supporto DHCP Snooping, Opzione 82,802.1X accesso di sicurezza, Supporto per la gestione gerarchica degli utenti, lista di controllo di accesso ACL, Supporto DDOS, filtraggio/binding MAC basato su porte, buchi neri MAC, protezione delle fonti IP, isolamento delle porte, limite di velocità dei messaggi ARP
Caratteristiche avanzate di livello 2+	Gestione IPv4/IPv6 Percorso statico
Autorizzazioni di legge
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
