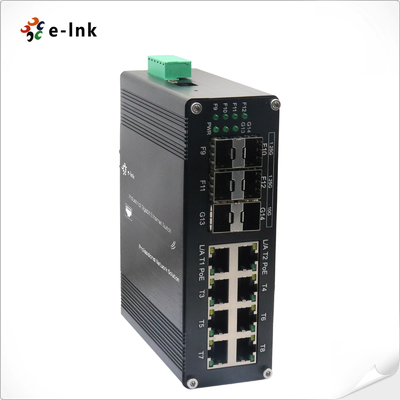

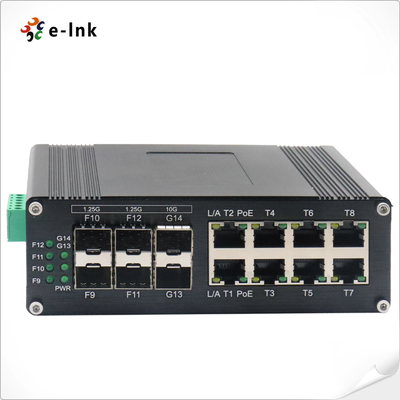

Industrial L2+ 8-Port 10/100/1000T 802.3at PoE + 4-Port 1G SFP + 2-Port 10G SFP+ Managed Ethernet Switch
Visualizzazione
La serie ETH-IMC2408MP è un switch PoE+ multi-gigabit gestito L2+ di livello industriale che
combina la fornitura di PoE ad alta potenza con una connettività avanzata in fibra.
(802.3at, 30W/porta), 4× 1G SFP slot, e 2× 10G SFP + uplink, questo interruttore indurito è progettato
per applicazioni Ethernet ad alta intensità di larghezza di banda in ambienti difficili.
Caratteristiche e vantaggi principali:
✔ Design PoE+ ad alta potenza:
- 8× 10/100/1000Base-T(X) port forniscono fino a 30W per porta
- 240W totale budget PoE per l'alimentazione di più dispositivi ad alta domanda
✔ Connettività a fibra multi-Gigabit:
- 4× 1000Base-X SFP slot (1G) + 2× 10G SFP+ porte
- Supporta moduli mono/multi-mode (1/2 core)
- Consente topologie di fibra flessibili da corto raggio a 80 km +
✔ Affidabilità industriale:
Intervallo di temperatura di esercizio da -40°C a +75°C
- Opzioni di montaggio DIN-rail o a parete
- Protezione contro le EMF/sorghe (conforme alla norma EN61000-6-2/4)
✔ Gestione L2+ avanzata:
- VLAN, QoS e gestione dell'energia PoE
- IGMP spiare per il traffico multicast ottimizzato
- immagini del firmware doppio per il funzionamento sicuro
Applicazioni ideali:
• Sistemi di sorveglianza ad alta risoluzione (camere PTZ con backhaul 10G)
• reti wireless all'aperto (WAP a PoE con aggregazione di fibre)
• Automazione industriale con esigenze di PoE e fibre miste
• infrastrutture di trasporto (sistemi di monitoraggio delle gallerie/ponti)
Con la sua combinazione unica di PoE ad alta potenza, porte di accesso 1G e collegamenti in fibra 10G, il
La serie ETH-IMC2408MP offre una versatilità senza pari per le reti industriali moderne.
progettazione indurita garantisce il funzionamento 24/7 in condizioni estreme, fornendo allo stesso tempo larghezza di banda scalabile
e potenza per la crescita delle implementazioni dell'IoT.
Caratteristiche
L'interruttore DIP supporta VLAN a una chiave, gestione dell'anello a una chiave, reset PoE e 250m PoE
Rete
Supporto per la connessione della porta USB-C per una facile gestione, senza la necessità di accedere all'RS232
Port seriale a tutti
9K Bytes Jumbo Frame
IEEE 802.3az Ethernet ad alta efficienza energetica (EEE)
Cassa in alluminio IP40
Supporta l'installazione di DIN-Rail
Supporto 8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+
10/100/1000Mbps RJ45 Port supporta Full/Half-duplex, Auto-negoziazione, Auto MDI/MDIX
¢ conformi alla norma IEEE802.3af/at

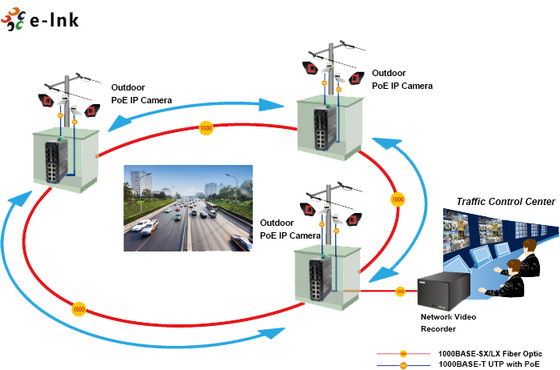

Applicazione
Indici tecnici
| Ethernet |
| Norme: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3ab 1000BASE-T |
| IEEE802.3z 1000BASE-X |
| IEEE802.3ae 10GBase-R |
| IEEE802.3p QoS |
| IEEE802.1d Spanning Tree |
| Rate di inoltro e filtraggio: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| 1,488,000,000pps (10000Mbps) |
| Memoria del pacchetto buffer: |
12M bit |
| Tipo di trattamento: |
Storage-and-Forward |
| Larghezza di banda del piano di fondo |
110 Gbps |
| Lunghezza massima del pacchetto: |
9K Bytes Jumbo Frame |
| Dimensione della tabella degli indirizzi: |
Indirizzi MAC 8K |
| Interfaccia |
| Collegamento: |
8 x RJ45 |
| RS485: |
1 x RS485 (facoltativo) |
| Porta ottica: |
4 x 1000Base-X SFP
2 x 10G Base-SR/LR SFP+
|
| USB-C: |
1 x USB-C (per la gestione) |
| Interfaccia seriale RS485 (opzionale) |
| Interfaccia fisica |
Terminale a vite a 3 perni standard industriale |
| Tipo di dati |
1Ch RS485 bi-direzione |
| Segnali RS-485 |
Data+, Data-, GND |
| Distanza della linea di sosta seriale (rame) |
1000 metri |
| Tasso di Baud |
0 ~ 800 kbps |
| PoE (Power over Ethernet) |
| Standard: |
IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet |
| Port: |
RJ45 |
| Assegnazione del pin di alimentazione |
4/5(+), 7/8(-) |
| Bilancio del PoE: |
Fino a 240 watt di budget PoE |
| Ambiententali |
| Temperatura di funzionamento: |
-40°C a 80°C (-40°F a 176°F) |
| Temperatura di conservazione: |
-40°C a 85°C (-40°F a 185°F) |
| Umidità relativa: |
Non condensante da 5% a 95% |
| MTBF |
> 200 000 ore |
| Elettronica e meccanica |
| Potenza di ingresso: |
48 ~ 57VDC, potenza ridondante (blocco terminale a 6 pin) |
| Consumo di energia: |
8W Max. ((PoE in uso < 240W) |
| Protezione: |
| Sovraccarico di alimentazione: |
Risettabile automaticamente |
| Polarità inversa: |
Presente |
| DIP Interruttore |
| Funzione di interruttore DIP a 4 cifre |
DIP |
Funzione |
Impostazioni |
| SW 1 |
VLAN |
ATTIVATO |
OFF - disabile |
| SW 2 |
Gestione degli anelli |
ATTIVATO |
OFF - disabile |
| SW 3 (da aggiornare) |
Rete PoE 250m |
ATTIVATO |
OFF - disabile |
| SW 4 (da aggiornare) |
Ripristino PoE |
ATTIVATO |
OFF - disabile |
| Indicatori LED: |
| PWR: |
Stato di potenza |
| Ethernet (per porta): |
Legame/attività |
| PoE (facoltativo) |
Status del PoE |
| Fibra: |
Port SFP Gigabit: F9~F12 |
| Port 10G SFP+: F13, F14 |
| Dimensioni (WxDxH): |
149 x 114 x 50 mm |
| Peso: |
0.55 kg |
| Casco: |
Cassa in alluminio |
| Opzioni di montaggio: |
DIN-Rail |
| Caratteristiche del software |
| Protocolli di licenziamento |
Supporto STP/RSTP/MSTP/ERPSv2, Aggregazione dei collegamenti |
| Supporto multicast |
Supporto IGMP Snooping V1/V2/V3, supporto GMRP, GVMP,802.1Q |
| VLAN |
Supporta IEEE 802.1Q 4K VLAN, supporta QINQ, doppia VLAN, |
| Gestione del tempo |
SNTP |
| QOS |
Riindirizzamento basato sul flusso
Limitazione del tasso basata sul flusso
Filtraggio dei pacchetti basato sul flusso
8*Le code di uscita di ciascuna porta 802.1p/DSCP
Diff-Serv QoS, segno di priorità/nota
Algoritmo di programmazione delle code (SP, WRR, SP+WRR)
|
| ACL |
ACL di emissione basata su porta
ACL basato su porta e VLAN
Filtraggio dei pacchetti da L2 a L4, corrispondenza dei primi 80 byte di messaggio.
Fornire un ACL basato su MAC, indirizzo MAC di destinazione, IP Source, IP di destinazione, IP Protocol Type, TCP/UDP Port, TCP/UDP Port Range, e VLAN, ecc.
|
| Gestione del PoE |
Limite di potenza totale dell'alimentazione PoE
Allocazione di potenza di uscita PoE
Configurazione della priorità di uscita PoE
Stato di funzionamento del PoE
Programmazione dell'operazione PoE
|
| Manutenzione diagnostica |
Supporto per lo specchiamento delle porte, Syslog, Ping |
| Funzione di gestione |
Supporto CLI, WEB, SNMPv1/v2/v3, server Telnet per la gestione, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT |
| Gestione dell'allarme |
Supporto all'uscita dell'allarme tramite relè in una direzione, RMON, TRAP |
| Sicurezza |
Protezione contro le tempeste di trasmissione, HTTPS/SSLv3, AAA e RADIUS, SSH2.0
Supporto DHCP Snooping, Opzione 82,802.1X accesso di sicurezza,
Supporto per la gestione gerarchica degli utenti, lista di controllo di accesso ACL,
Supporto DDOS, filtraggio/binding MAC basato su porte, buchi neri MAC, protezione delle fonti IP, isolamento delle porte, limite di velocità dei messaggi ARP
|
| Caratteristiche avanzate di livello 2+ |
Gestione IPv4/IPv6
Percorso statico
|
| Autorizzazioni di legge |
| ISO9001, CE, RoHS, FCC |
| EN55022:2010+AC: 2011, classe A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Informazioni sull'ordine
| Modello |
Descrizione |
| ETH-IMC2408MP |
Industrial L2+ 8-Port 10/100/1000T 802.3at PoE + 4-Port 1G SFP + 2-Port 10G SFP+ Managed Ethernet Switch |
| Opzioni SFP |
Selezionate la vostra opzione SFP nella nostra pagina Opzioni SFP |
| Il modulo SFP deve essere acquistato separatamente. |
| Opzioni di montaggio |
► Default DIN-Rail Bracket installed |
| Opzioni di alimentazione |
¢ alimentazione elettrica DIN-Rail. |
| L'alimentazione è da acquistare separatamente. |
