Convertitore Mini 12G-SDI a Fibra Ottica con Tally e RS485

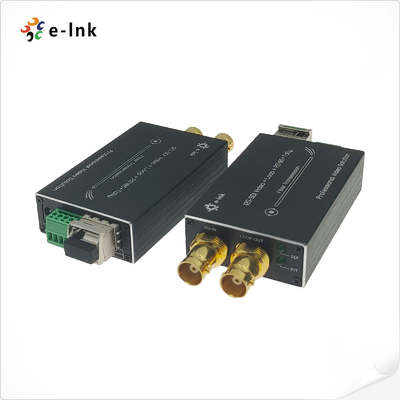

Panoramica del Convertitore Mini 12G-SDI a Fibra Ottica
Questo mini convertitore a fibra ottica 12G-SDI supporta la trasmissione simultanea di un canale video 12G
(con audio incorporato), un canale di segnale tally e un canale di segnale di controllo RS485 inverso tramite
una singola fibra ottica. Dispone anche di una porta loop-out 12G per il monitoraggio locale.
Il convertitore video a fibra ottica E-link 12G è composto da un trasmettitore e un ricevitore, supportando risoluzioni video HD
come 4K×2K (3840×2160@60Hz), 1080P, 1080I e 720P. È adatto pertrasmissioni, studio, trasmissioni in diretta,
e post-produzione HD.
Caratteristiche del Convertitore Mini 12G-SDI a Fibra Ottica
-
Supporto Audio Incorporato:
Ogni canale SDI trasporta 8 canali audio incorporati per la trasmissione audiovisiva sincronizzata.
-
Equalizzazione Automatica del Cavo:
Garantisce un'integrità ottimale del segnale su diverse lunghezze e condizioni del cavo.
-
Supporto Standard SDI Completo:
Pienamente compatibile con ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) e ST-259 (SD).
-
Reclocker Integrato:
Si blocca alle velocità SMPTE, tra cui 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps, subrate (divisi per 1,001) e 270 Mbps.
-
Trasmissione a Lunga Distanza:
Supporta distanze da 10 km (6,2 miglia) fino a 80 km, a seconda della configurazione.
-
Supporto Tally e RS485:
Fornisce supporto per il segnale tally e comunicazione RS485 all'indietro per il controllo e il monitoraggio.
-
Funzionamento Hot-Swappable:
Supporta hot swapping e hot plugging per una facile manutenzione e un funzionamento ininterrotto.
-
Qualità da Trasmissione:
Fornisce una trasmissione del segnale digitale completa e non compressa per applicazioni di trasmissione professionali.
-
Supporto Ampio di Risoluzioni:
Compatibile con i formati 4K×2K (3840×2160@60Hz), 1080P, 1080I e 720P.
-
Tecnologia Ottica Avanzata:
Utilizza tecniche a fibra ottica WDM/CWDM/DWDM con un intervallo dinamico superiore e non richiede regolazioni.

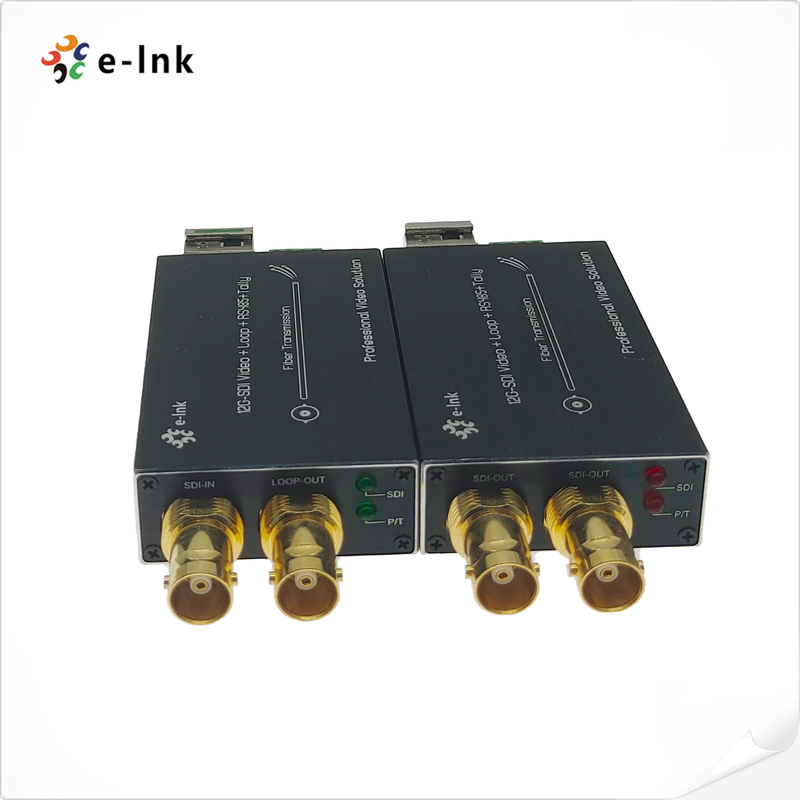

Pannello e Interfaccia del Convertitore Mini 12G-SDI a Fibra Ottica
Indici Tecnici delle Caratteristiche del Convertitore Mini 12G-SDI a Fibra Ottica
| Formati |
Supporta ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) e ST-259(SD) |
| Compatibile |
Compatibile con DVB-ASI e AES10 (MADI) |
| Ingresso |
1 x 12G-SDI su BNC |
| Uscita |
1 x fibra ottica LC |
| 1 x loop-out 12G-SDI su BNC |
| Risoluzione Supportata |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Gamma di risoluzione |
3840*2160@60Hz |
| Specifiche del cavo di ingresso |
≤70m@12G SDI Belden 1694A |
| Specifiche del cavo di uscita |
≤70m@12G SDI Belden 1694A |
| Tipo di dati |
Tally all'indietro |
| Tipo di dati |
RS485 all'indietro |
| Larghezza di banda di trasmissione ottica |
270MHz～12GHz |
| Alimentazione |
5-15 VDC |
| Consumo energetico |
2 W (Max.) |
| Dimensioni (LxPxH) |
80 x 40 x 20 (mm) |
| Temperatura di stoccaggio |
-40℃～80℃ |
| Temperatura di esercizio |
-40℃～85℃ |
Dimensione e Dimensioni del Convertitore Mini 12G-SDI a Fibra Ottica
Informazioni per l'ordine del Convertitore Mini 12G-SDI a Fibra Ottica
| Modello |
Descrizione |
| LNK-M12G-1V1T1D-20 |
Mini-tipo 12G-SDI a Convertitore a Fibra Ottica con Tally, RS485 inverso e loop out, SMF, Connettore in fibra LC 20KM, inclusi Trasmettitore e Ricevitore, utilizzati in coppia |
Applicazione del Convertitore Mini 12G-SDI a Fibra Ottica
Politica Post-Vendita e Garanzia
È composto da servizio clienti online e servizio clienti telefonico, fornendo
consulenza sui prodotti, supporto tecnico remoto, servizi di manutenzione e accettazione.
Politica di Servizio: Sostituzione di tre mesi e garanzia di tre anni.
Sostituzione: Entro tre mesi dall'acquisto di una serie di prodotti, dopo aver testato il guasto del prodotto
da parte dei tecnici e i danni causati dall'uomo causati da calamità non naturali, l'acquirente può direttamente
recarsi al punto vendita per sostituire lo stesso tipo di prodotti. Oppure un prodotto con prestazioni comparabili.
Se non ci sono problemi nel test del prodotto, il campione originale verrà restituito.
Garanzia: Danni causati dall'uomo causati da calamità non naturali, il periodo di garanzia gratuito della nostra azienda è di 1 anno.
[Le seguenti circostanze non rientrano nell'ambito della sostituzione e della manutenzione gratuita]
1. Danni causati da operazioni e manutenzione non conformi alle istruzioni del manuale del prodotto.
2. Danni causati da fattori umani, come ingresso di tensione inappropriato, assunzione di acqua e rottura.
3. Danni ai prodotti causati da calamità naturali, come fulmini, terremoti, incendi, ecc.
3. Alterazione non autorizzata delle impostazioni intrinseche o riparazione senza il permesso dell'azienda.
4. Prodotti al di fuori dell'ambito della manutenzione gratuita.
5. Danni causati dal trasporto, carico e scarico durante le riparazioni inviate dai clienti.
6. Il codice a barre del prodotto o il modello sulla scheda di garanzia del prodotto non sono conformi al prodotto stesso.
7. Guasto o danno causato da altri problemi non relativi al prodotto, come progettazione, tecnologia, produzione e qualità.
