12G-SDI a convertitore a fibra con Gigabit Ethernet e 2Ch Backward RS485
SDI su estensore a fibra ottica
La serie LNK-12GSDI-1V2R1GE è unTrasmettitore ottico 12G-SDI.
Supportaun canale di video 12G-SDI (con audio incorporato),un canale di Gigabit Ethernet,
- edue canali di dati RS485 inversitrasmissione su un singolo cavo a fibra ottica,
Permettere la trasmissione a lunga distanza e fornireMonitoraggio di loopback locale 12G-SDI.

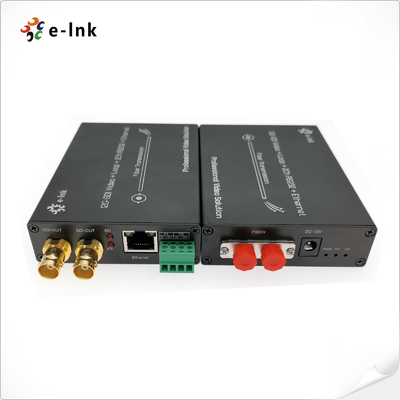

Questo prodotto comprende:un trasmettitore e un ricevitore, supportando una varietà di formati video,
compresiHDTV 4K×2K (3840×2160@60Hz), 1080P, 1080i e 720P, garantendo ultra-alta definizione
È ideale per trasmissioni, studi, eventi sportivi, imaging medico,
videoconferenza e sistemi di sorveglianza di fascia alta.
Caratteristiche dell'estensore SDI su fibra ottica
Ogni canale SDI include audio integrato a 8 canali
¢ Equalizzazione automatica dei cavi per garantire l'integrità del segnale
Supporta ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) e ST-259 ((SD)
o suddivisione per 1,001 subrate e 270 Mbps
️ Direttamente compatibile con sistemi di telecamere 12G/6G/3G-SDI
Capacità di trasmissione di lunghezza fino a 80 km
Supporto 2Ch verso l'indietro RS485
Supporta Ethernet 1Ch 10/100/1000M
¢ trasmissione a livello di trasmissione digitale senza compressione;
- gamma dinamica super ottica e libera da regolazione;
¢ tecnica WDM/CWDM/DWDM in fibra ottica;
Supporta 4K*2K ((3840*2160@60Hz), 1080P,1080I,720P.

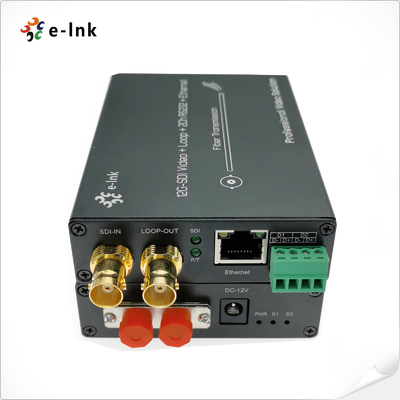

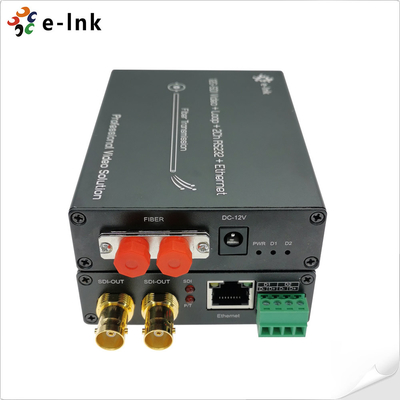

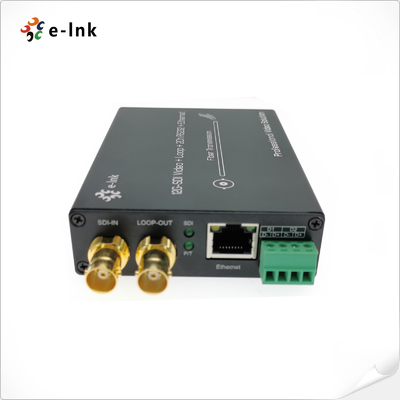

SDI su pannello e interfaccia di estensore in fibra ottica
Indici tecnici SDI su estensori a fibra ottica
| Formati |
Supporta ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) e ST-259 ((SD) |
| Compatibile |
Compatibile con DVB-ASI e AES10 (MADI) |
| Input |
1 x 12G-SDI su BNC |
| Prodotto |
2 x fibra ottica FC |
| 1 x 12G-SDI loop-out su BNC |
| Risoluzione supportata |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Intervallo di risoluzione |
3840*2160@60Hz |
| Specifica del cavo di ingresso |
≤ 70m@12G SDI Belden 1694A |
| Specifica del cavo di uscita |
≤ 60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000Mbps |
| Tipo di dati |
2Ch all'indietro RS485 |
| Larghezza di banda di trasmissione ottica |
270MHz12GHz |
| Potenza |
12 VDC |
| Consumo di energia |
6 W (massimo) |
| Dimensioni (LxWxH) |
117 x 80 x 24 (mm) |
| Temperatura di funzionamento |
-10°C 70°C |
| Temperatura di conservazione |
-40°C 85°C |
Applicazione SDI su estensore a fibra ottica
