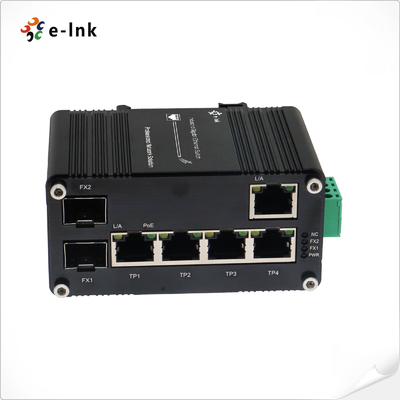

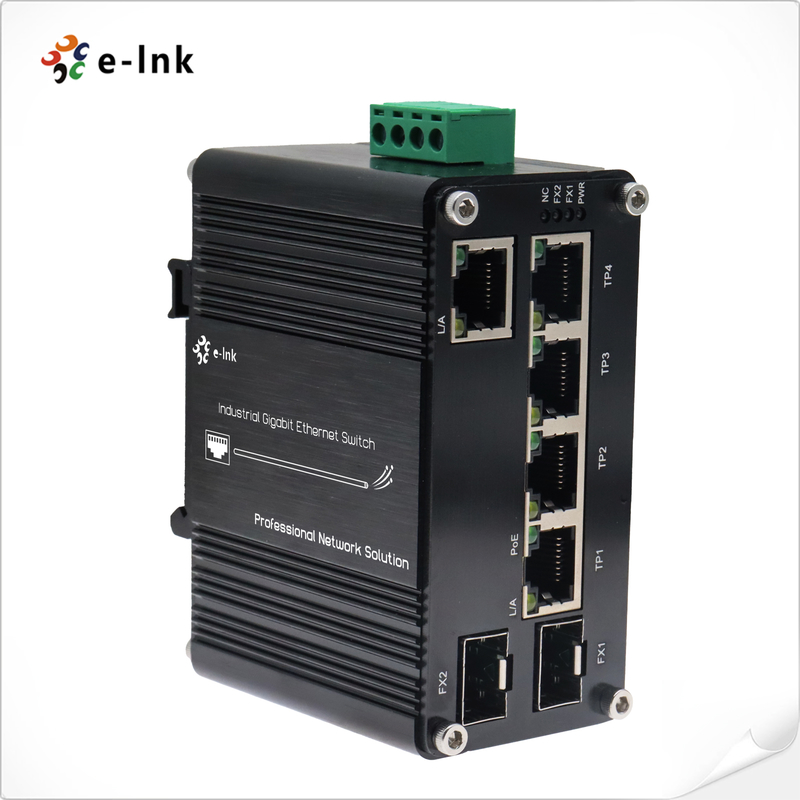

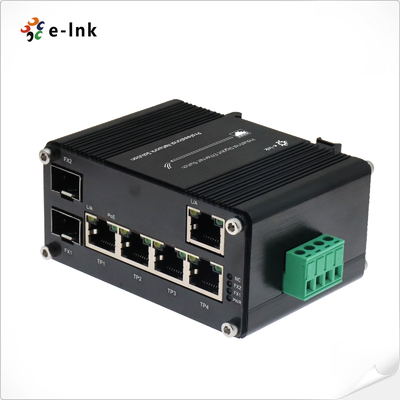

Panoramica dello switch Ethernet Gigabit PoE industriale
L'E-Link LNK-IMC205GHP-SFP serie è un mini switch PoE 90 W 802.3bt
industriale ad alta potenza che offre connettività affidabile e ad alta potenza per ambienti di rete esigenti.
Con 4 porte Gigabit PoE++ (90 W per porta), 1 porta uplink Gigabit e 2 slot SFP a doppia velocità,
lo switch supporta la tecnologia PoH (Power over HDBaseT). Ciò consente di erogare 95 W di potenza
tramite cavi Cat5e/6 standard, rendendolo ideale per PD ad alta potenza come telecamere PTZ, PC all-in-one,
segnaletica digitale e illuminazione PoE.
Progettato per l'uso in ambienti industriali difficili, lo switch offre protezione IP40, montaggio su guida DIN
e alta immunità EFT/ESD, rendendolo ideale per l'automazione industriale, le operazioni petrolifere e del gas, la sorveglianza
e le installazioni esterne.
Caratteristiche dello switch Ethernet Gigabit PoE industriale
- Fornisce cinque porte per cavi in rame RJ45 Gigabit Ethernet 10/100/1000BASE-T , supportando l'alta velocità
- e la trasmissione stabile
- Dotato di 2 slot SFP , compatibili con moduli ottici a doppia modalità 1000BASE-X e 100BASE-FX
- Conforme allo standard IEEE 802.3bt PoE , supportando dispositivi alimentati IEEE 802.3bt/at/af
- Fino a 4 porte PoE per l'alimentazione, con un'uscita massima di 95 W per porta
- e una potenza PoE totale fino a 360 WSupporta

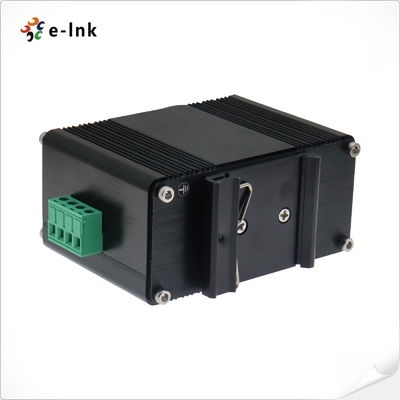

- l'installazione su guida DIN , facile da implementare in ambienti industrialiDesign compatto senza ventola
- evita efficacemente il surriscaldamento e garantisce un funzionamento stabileAlloggiamento in metallo ad alta resistenza IP40
- , antipolvere e durevole, adatto ad ambienti difficiliIngresso di alimentazione ridondante CC 48~57 V
- con protezione contro l'inversione di polarità per migliorare l'affidabilità del sistemaAmpio intervallo di temperature operative:
- -40°C ~ 80°C (-40°F ~ 176°F) , adatto ad ambienti industriali difficiliIndici tecnici dello switch Ethernet Gigabit PoE industriale
Ethernet
|
Standard:
|
|
IEEE 802.3 Ethernet
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Full-Duplex Flow Control
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE 802.3
|
|
bt Power over Ethernet a 4 coppieIEEE 802.3at Power over Ethernet Plus PSE
|
|
IEEE 802.3af Power over Ethernet Plus
|
|
Velocità di
|
|
inoltro e filtraggio: 14.880pps (10Mbps)
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Buffer pacchetti:
|
|
2Mbit
|
Lunghezza pacchetto:
|
|
10Kbyte
|
Tabella indirizzi MAC:
|
|
4K
|
Switch Fabric:
|
|
14 Gbps/non-blocking
|
Proprietà di scambio
|
|
Larghezza di banda del backplane: 14 Gbps;
|
Velocità di inoltro pacchetti: 14,88 Mpps
Connettore:
|
|
5 x RJ45 (4 porte 802.3at PoE Out)
|
Cavi di rete
|
|
Doppino intrecciato:
|
100BASE-FX:
100BASE-FX:
100BASE-FX:Cavo in fibra ottica
100BASE-FX:
9/125μm cavo monomodale per 20/40/60/120 km (varia a seconda del modulo SFP)μm cavo monomodale per 20/40/60/120 km (varia a seconda del modulo SFP)
100BASE-FX:
9/125μm cavo monomodale per 20/40/60/120 km (varia a seconda del modulo SFP)
100BASE-FX:
9/125μm cavo monomodale per 20/40/60/120 km (varia a seconda del modulo SFP)μm cavo monomodale per 20/40/60/120 km (varia a seconda del modulo SFP)
9/125μm cavo monomodale per 20/40/60/120 km (varia a seconda del modulo SFP)Interfaccia
|
|
Connettore:
|
|
5 x RJ45 (4 porte 802.3at PoE Out)
|
Porta ottica:
|
|
2 x SFP 1000Base-X
|
o 100Base-FX (rilevamento automatico)PoE (Power over Ethernet)
|
|
Standard:
|
|
IEEE802.3
|
af/at/btPorta:
|
|
RJ45
|
Assegnazione dei pin di alimentazione
|
|
:Stato PoE
|
Coppia 2 Mid-span: 4/5(+), 7/8(-)
802.3bt/PoH: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
Budget PoE:
|
|
Fino a 360 watt di budget PoE
|
Ambientale
|
|
Temperatura di esercizio:
|
|
-40°C a 80°C (-40°F a 176°F)
|
Temperatura di stoccaggio:
|
|
-40°C a 85°C (-40°F a 185°F)
|
Umidità relativa:
|
|
5% a 95% senza condensa
|
MTBF
|
|
> 200.000 ore
|
Elettrico e meccanico
|
|
Potenza in ingresso:
|
|
48
|
~57VDC(Morsettiera) Consumo energetico:
|
|
382 W max. (PoE in uso)
|
<5
|
|
W(PoE non in uso) Sovraccarico di ingresso di alimentazione:
|
|
Ripristinabile automaticamente
|
Polarità inversa:
|
|
Presente
|
Dimensioni (LxPxA):
|
|
95 x 88 x 46 mm
|
Peso:
|
|
300 g
|
Alloggiamento:
|
|
Custodia in alluminio
|
Opzioni di montaggio:
|
|
Guida DIN
|
Indicatori LED:
|
|
P
|
|
WR:Stato PoE
|
L/A
|
|
:Stato PoE
|
PoE
|
|
:Stato PoE
|
F
|
|
X1/FX2:S
|
tato collegamento fibra FPApprovazioni normative
|
|
ISO9001, CE, FCC, RoHS
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN550
|
|
32:2017IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informazioni per l'ordine dello switch Ethernet Gigabit PoE industriale
|
Modello
|
Descrizione
|
LNK-IMC205G
|
|
HP-SFPSwitch Ethernet Gigabit industriale a 4 porte 10/100/1000T 802.3bt 90W PoE + 1 porta 10/100/1000T + 2 porte 100/1000X SFP
|
Opzioni SFP
|
|
► Opzione SFP. Seleziona il tuo SFP nella nostra pagina delle opzioni SFP
|
(SFP industriale) .Politica di servizio
|
|
Opzioni di montaggio
|
|
► Staffa per guida DIN predefinita installata;
|
Opzioni di alimentazione
|
|
► Alimentatore per guida DIN 480W/10A 48VDC. Cavo scoperto per morsettiera.
|
► L'alimentatore deve essere acquistato separatamente
|
|
