Switch Ethernet Managed Industriale L2+ a 8 porte Gigabit PoE+ (802.3at) + 4 SFP
Panoramica

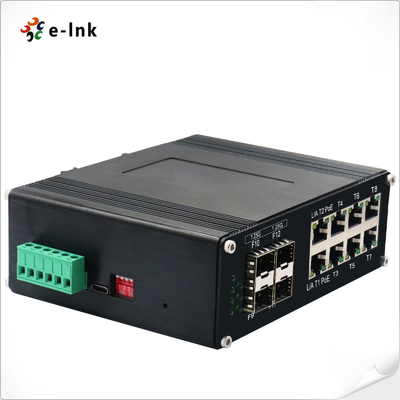

L'ETH-IMC408MP è uno switch Ethernet managed L2+ di livello industriale con 8 porte Gigabit
PoE+ (IEEE 802.3af/at) e 4 uplink Gigabit SFP. Caratterizzato da un budget PoE totale di 240W,
alimenta dispositivi come telecamere IP, AP wireless e telefoni VoIP, garantendo al contempo
una trasmissione dati affidabile. Costruito con un alloggiamento in alluminio IP40, un'ampia temperatura di esercizio da -40°C a
80°C, ingressi di alimentazione ridondanti e USB-C per una gestione semplificata,
garantisce una rete sicura e stabile in ambienti industriali difficili.Caratteristiche
8×10/100/1000Base-T PoE+ (802.3af/at) + 4×1000Base-X porte SFP
Fino a
budget PoE di 240W con gestione dell'alimentazione per portaPorta di gestione USB-C, non è richiesto RS232
L'interruttore DIP supporta
VLAN, Ring Management, 250m PoE Extend, PoE ResetCapacità di commutazione di 110 Gbps, buffer di pacchetti da 12 Mbit, Jumbo Frame da 9K
Ridondanza avanzata: STP/RSTP/MSTP/ERPSv2, Aggregazione di link
Supporta IGMP Snooping V1/V2/V3, QinQ, 4K VLAN, Double VLAN
QoS con DSCP/802.1p, WRR, pianificazione SP e controllo della priorità
Sicurezza elevata: 802.1X, RADIUS, SSH, HTTPS, DHCP Snooping, protezione DDOS
Gestione PoE: limite di potenza totale, allocazione, pianificazione, configurazione della priorità
Strumenti diagnostici: port mirroring, Syslog, Ping, RMON, TRAP
Alloggiamento in alluminio IP40 robusto, installazione su guida DIN
Ampia temperatura di esercizio:
-40°C a 80°C, MTBF >200.000 oreIngresso di alimentazione ridondante 48–57VDC con protezione da sovraccarico e inversione di polarità
Indici tecnici
Ethernet
|
Standard:
|
|
IEEE802.3 10BASE-T
|
IEEE802.3u 100BASE-TX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3
|
|
pQoS IEEE802.1d Spanning Tree
|
|
Inoltro
|
|
& FiltraggioVelocità:14.880pps (10Mbps) 148.800pps (100Mbps)
|
1.488.000pps (1000Mbps)
|
|
Memoria buffer pacchetti:
|
|
12M bit
|
|
Tipo di elaborazione:
|
Store-and-Forward
|
|
Larghezza di banda del backplane
|
110 Gbps
|
|
Lunghezza massima del pacchetto:
|
9K Byte Jumbo Frame
|
|
Dimensione tabella indirizzi:
|
8K
|
|
Indirizzi MAC
|
Interfaccia Connettore:
|
|
8
|
|
x RJ45
|
<240W) S485:
|
|
1x RS485 (Opzionale)
|
Interfaccia seriale RS485 (Opzionale) 4
|
|
x 1000Base-X
|
SFP USB -C:
|
|
1x USB-C (per la gestione)
|
Interfaccia seriale RS485 (Opzionale) Interfaccia fisica
|
|
Morsettiera a vite a 3 pin standard industriale
|
|
Tipo di dati
|
1Ch RS485 Bidirezionale
|
|
Segnali RS-485
|
Dati
|
|
+, Dati-, GND
|
Distanza della linea della porta seriale (rame) 1000 metri
|
|
Velocità di trasmissione
|
0 ~ 800kbps
|
|
PoE (Power over Ethernet)
|
Standard:
|
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
P
|
|
orta:
|
|
► Il modulo SFP deve essere acquistato separatamente.Assegnazione dei pin di alimentazione
|
4/5(+), 7/8(-)
|
|
Budget PoE:
|
Fino a 240 watt di budget PoE
|
|
Ambiente
|
Temperatura di esercizio:
|
|
-40°C a 80°C (-40°F a 176°F)Temperatura di stoccaggio:
|
|
-40°C a 85°C (-40°F a 185°F)
|
Umidità relativa:
|
|
5% a 95% senza condensa
|
MTBF
|
|
> 200.000 ore
|
Elettrico e meccanico
|
|
Alimentazione in ingresso:
|
48
|
|
~57
|
|
VDC
|
,Alimentazione ridondante (morsettiera a 6 pin)Consumo energetico:Rotta statica W Max. (
|
|
PoE in uso
|
<240W) Protezione:Sovraccarico dell'alimentazione in ingresso:Ripristino automatico
|
|
Polarità inversa:
|
|
Presente
|
DI
|
|
P Switch
|
Interruttore DIP a 4 cifre
|
|
funzioneDIP
|
|
FunzioneImpostazioniSW 1
|
VLAN
|
ON - Abilitato
|
OFF - Disabilitato
|
|
SW 2
|
Gestione del tempo
|
Stato alimentazione
|
Ethernet (Per porta)
|
|
SW 3 (da aggiornare)
|
Rete PoE a 250 m
|
Stato alimentazione
|
Ethernet (Per porta)
|
|
SW 4 (da aggiornare)
|
PoE Reset
|
Stato alimentazione
|
Ethernet (Per porta)
|
|
Indicatori LED:
|
PWR
|
Stato alimentazione
|
Ethernet (Per porta)
|
|
Link/Attività
|
|
PoE
|
Stato PoE
|
|
Fibra
|
:
|
|
Porta Gigabit SFP: F9~F12
|
Dimensioni (LxPxA):
|
|
149x
|
114
|
|
x
|
50 0.Peso: 0.55 Kg
|
|
Alloggiamento:
|
AlluminioCustodiaOpzioni di montaggio:
|
|
Montaggio su guida DIN
|
Funzionalità software Protocolli di ridondanza
|
|
Supporto STP/RSTP/MSTP/ERPSv2, Aggregazione di link
|
Supporto multicast
|
|
Supporto IGMP Snooping V1/V2/V3
|
|
,
|
supporto GMRP, GVMP,802.1Q
|
|
VLAN
|
Supporto IEEE 802.1Q 4K VLANRotta staticasupporto QINQ, Double VLAN,
|
|
Gestione del tempo
|
SNTPRotta staticaReindirizzamento basato sul flusso
|
|
Limitazione della velocità basata sul flusso
|
Filtraggio dei pacchetti basato sul flusso
|
|
8*Code di uscita di ogni porta mappatura della priorità 802.1p/DSCP
|
Diff-Serv QoS, Mark/Remark di priorità
Algoritmo di pianificazione della coda (SP, WRR, SP+WRR)
ACL
ACL basato sulla porta
ACL basato su porta e VLAN
Filtraggio dei pacchetti da L2 a L4, corrispondenza dei primi 80 byte del messaggio.
|
|
Fornire ACL basato su MAC, indirizzo MAC di destinazione, IP sorgente, IP di destinazione, tipo di protocollo IP, porta TCP/UDP, intervallo di porte TCP/UDP e VLAN, ecc.
|
P
o
Gestione E
Limite di potenza totale dell'alimentazione PoE
|
|
► Il modulo SFP deve essere acquistato separatamente.Configurazione della priorità di uscita PoEStato di funzionamento PoE
|
Pianificazione del funzionamento PoE
Manutenzione diagnostica
Supporto port mirroring, Syslog, Ping
Funzione di gestione
Supporto CLI, WEB, SNMPv1/v2/v3, server Telnet per la gestione, EEE, LLDP, server/client DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Gestione allarmi
|
Supporto uscita allarme relè a 1 via, RMON, TRAP
|
|
Sicurezza
|
Protezione dalle tempeste di broadcast, HTTPS/SSLv3, AAA e RADIUS, SSH2.0
|
|
Supporto DHCP Snooping, Opzione 82
|
,
|
|
accesso di sicurezza 802.1X,
|
Supporto gestione gerarchica degli utenti, lista di controllo degli accessi ACL,
Supporto DDOSRotta statica filtraggio/associazione MAC basato sulla porta, black hole MAC, protezione della sorgente IP, limitazione della velocità dei messaggi ARP
Funzionalità avanzate di livello 2+
Gestione IPv4/IPv6Rotta statica Approvazioni normative
|
|
ISO9001, CE, RoHS, FCC
|
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informazioni per l'ordine
|
|
Modello
|
|
Descrizione
|
|
ETH-IMC408M
|
P
|
Switch Ethernet Managed Industriale L2+ a 8 porte 10/100/1000T 802.3at PoE + 4 porte 1000X SFP
|
Opzioni SFP
|
|
► Opzione SFP. Seleziona il tuo SFP nella nostra pagina delle opzioni SFP► Il modulo SFP deve essere acquistato separatamente.
|
Opzioni di montaggio
|
|
► Staffa DIN-Rail predefinita installata
|
Opzioni di alimentazione
|
|
► Alimentatore su guida DIN. Cavo aperto per morsettiera.
|
|
► L'alimentatore deve essere acquistato separatamente.
|

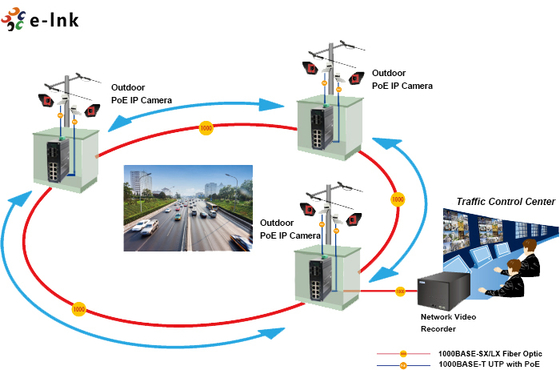

Applicazione
|
|
|
|
|
|
