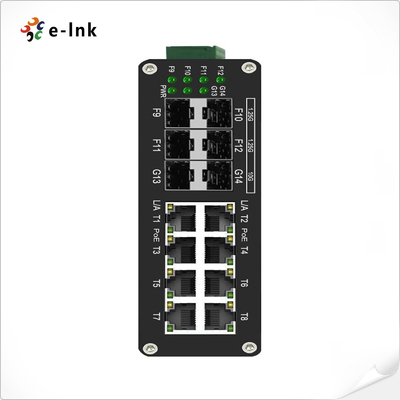

Industrial L2+ 8-Port Gigabit PoE + 4 SFP + 2 10G SFP+ Managed Switch
Visualizzazione
IlSerie ETH-IMC2408MPè un ruggedizedL'interruttore Ethernet gestito L2+progettato
per reti industriali che richiedono siacollegamenti ascendenti ad alta velocità e fornitura di energia PoE affidabile.
Esso integra8× porte PoE Gigabit 802.3at (fino a 240W di budget),4× 1G slot SFP, e
2 × 10G SFP+ uplink, che consente l'aggregazione senza soluzione di continuità di telecamere IP, punti di accesso wireless e
dispositivi remoti.Gestione USB-C, gli ingegneri non hanno più bisogno di legacy RS232
Con le console, semplificando l'implementazione.Cassa di alluminio IP40 senza ventole,-40°C a
Tolleranza di funzionamento di +80°C, eingressi di potenza ridondanti di 48 ′ 57 VDC, garantisce la stabilità
Le caratteristiche avanzate, qualiSTP/RSTP/MSTP/ERPSv2,
Sicurezza ACL, egestione completa del PoErendere la scelta ideale per
applicazioni mission-critical.
Caratteristiche
8 × porte PoE Gigabit 802.3at (budget PoE da 240 W, IEEE802.3af/at compatibile)
4 × 1G SFP + 2 × 10G SFP+ uplink per la connettività in fibra scalabile
Porta USB-C per la gestione non è necessaria una console RS232
Funzioni di interruttore DIP: VLAN a una chiave, anello, estensione PoE a 250 m, reset PoE
Supporto Jumbo Frame fino a 9K byte
Gestione PoE: limite di potenza, assegnazione, programmazione, priorità di uscita
Protocolli L2+ avanzati: STP/RSTP/MSTP/ERPSv2, IGMP Snooping, Q-in-Q VLAN
QoS & ACL per la configurazione del traffico e il filtraggio della sicurezza
Affidabilità industriale: cassa in alluminio IP40, senza ventole, MTBF > 200.000 ore
Funzionamento a temperatura ampia: -40°C ~ +80°C
Input 48 ′ 57 VDC ridondante con protezione da sovraccarico/polarità inversa
Certificazioni: CE, FCC, RoHS, EN/IEC, norme industriali EMC
Indici tecnici
|
Ethernet
|
|
Norme:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3ae 10GBase-R
|
|
IEEE802.3p Qualità di servizio
|
|
IEEE802.1d Spanning Tree
|
|
In avanti&Filtrodi Tasso:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
1,488,000,000pps (10000Mbps)
|
|
Memoria del pacchetto buffer:
|
12M bit
|
|
Tipo di trattamento:
|
Storage-and-Forward
|
|
Larghezza di banda del piano di fondo
|
110 Gbps
|
|
Lunghezza massima del pacchetto:
|
9K Bytes Jumbo Frame
|
|
Dimensione della tabella degli indirizzi:
|
8K Indirizzi MAC
|
|
Interfaccia
|
|
Collegamento:
|
8 x RJ45
|
|
RS485:
|
1 x RS485 (facoltativo)
|
|
Porta ottica:
|
4 x 1000Base-X SFP
2 x10GBase-SR/LR SFP+
|
|
USB- C:
|
1 x USB-C (per la gestione)
|
|
Interfaccia seriale RS485 (opzionale)
|
|
Interfaccia fisica
|
Terminale a vite a 3 perni standard industriale
|
|
Tipo di dati
|
1Ch RS485 bi-direzione
|
|
Segnali RS-485
|
Data+, Data-, GND
|
|
Distanza della linea di sosta seriale (rame)
|
1000 metri
|
|
Tasso di Baud
|
0 ~ 800 kbps
|
|
PoE (Power over Ethernet)
|
|
Standard:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Port:
|
RJ45
|
|
Assegnazione del pin di alimentazione
|
4/5(+), 7/8(-)
|
|
Bilancio del PoE:
|
Fino a 240 watt di budget PoE
|
|
Ambiententali
|
|
Temperatura di funzionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura di conservazione:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidità relativa:
|
Non condensante da 5% a 95%
|
|
MTBF
|
> 200 000 ore
|
|
Elettronica e meccanica
|
|
Potenza di ingresso:
|
48~ 57VDC, Potenza ridondante (6-pin Terminal Block)
|
|
Consumo di energia:
|
8W Max.(PoE in uso < 240W)
|
|
Protezione:
|
|
Sovraccarico di alimentazione:
|
Risettabile automaticamente
|
|
Polarità inversa:
|
Presente
|
|
DIP Interruttore
|
|
Interruttore DIP a 4 cifreFunzioneLa Commissione
|
DIP
|
Funzione
|
Impostazioni
|
|
SW 1
|
VLAN
|
ATTIVATO
|
OFF - disabile
|
|
SW 2
|
Gestione degli anelli
|
ATTIVATO
|
OFF - disabile
|
|
SW 3 (da aggiornare)
|
Rete PoE 250m
|
ATTIVATO
|
OFF - disabile
|
|
SW 4 (da aggiornare)
|
Ripristino PoE
|
ATTIVATO
|
OFF - disabile
|
|
Indicatori LED:
|
|
PWR:
|
Stato di potenza
|
|
Ethernet (per porta):
|
Legame/attività
|
|
PoE (facoltativo)
|
Status del PoE
|
|
Fibra:
|
Port SFP Gigabit: F9~F12
|
|
Port 10G SFP+: F13, F14
|
|
Dimensioni (WxDxH):
|
149 x114 x50 mm
|
|
Peso:
|
0.55Kg
|
|
Casco:
|
Aluminici Caso
|
|
Opzioni di montaggio:
|
DIN-Rail
|
|
Caratteristiche del software
|
|
Protocolli di licenziamento
|
Supporto STP/RSTP/MSTP/ERPSv2, Aggregazione dei collegamenti
|
|
Supporto multicast
|
Supporto IGMP Snooping V1/V2/V3,sostenere GMRP, GVMP,802.1Q
|
|
VLAN
|
Supporto alla rete VLAN 4K IEEE 802.1Q,supporto QINQ, doppia VLAN,
|
|
Gestione del tempo
|
SNTP
|
|
QOS
|
Riindirizzamento basato sul flusso
Limitazione del tasso basata sul flusso
Filtraggio dei pacchetti basato sul flusso
8*Le code di uscita di ciascuna porta 802.1p/DSCP
Diff-Serv QoS, segno di priorità/nota
Algoritmo di programmazione delle code (SP, WRR, SP+WRR)
|
|
ACL
|
ACL di emissione basata su porta
ACL basato su porta e VLAN
Filtraggio dei pacchetti da L2 a L4, corrispondenza dei primi 80 byte di messaggio.
Fornire un ACL basato su MAC, indirizzo MAC di destinazione, IP Source, IP di destinazione, IP Protocol Type, TCP/UDP Port, TCP/UDP Port Range, e VLAN, ecc.
|
|
PoE Gestione
|
Limite di potenza totale dell'alimentazione PoE
Allocazione di potenza di uscita PoE
Configurazione della priorità di uscita PoE
Stato di funzionamento del PoE
Programmazione dell'operazione PoE
|
|
Manutenzione diagnostica
|
Supporto per lo specchiamento delle porte, Syslog, Ping
|
|
Funzione di gestione
|
Supporto CLI, WEB, SNMPv1/v2/v3, server Telnet per la gestione, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT
|
|
Gestione dell'allarme
|
Supporto all'uscita dell'allarme tramite relè in una direzione, RMON, TRAP
|
|
Sicurezza
|
Protezione contro le tempeste di trasmissione, HTTPS/SSLv3, AAA e RADIUS, SSH2.0
Sostenere lo spionaggio DHCP, opzione 82,802.1X accesso di sicurezza,
Supporto per la gestione gerarchica degli utenti, lista di controllo di accesso ACL,
Supporto DDOS,filtraggio/binding MAC basato su porte, buchi neri MAC, protezione delle sorgenti IP, isolamento delle porte, limite di velocità dei messaggi ARP
|
|
Caratteristiche avanzate di livello 2+
|
Gestione IPv4/IPv6
Percorso statico
|
|
Autorizzazioni di legge
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informazioni sull'ordine
|
Modello
|
Descrizione
|
|
ETH-IMC2408MP
|
Industrial L2+ 8-Port 10/100/1000T 802.3at PoE + 4-Port 1G SFP + 2-Port 10G SFP+ Managed Ethernet Switch
|
|
Opzioni SFP
|
Selezionate la vostra opzione SFP nella nostra pagina Opzioni SFP
|
|
Il modulo SFP deve essere acquistato separatamente.
|
|
Opzioni di montaggio
|
► Default DIN-Rail Bracket installed
|
|
Opzioni di alimentazione
|
¢ alimentazione elettrica DIN-Rail.
|
|
L'alimentazione è da acquistare separatamente.
|

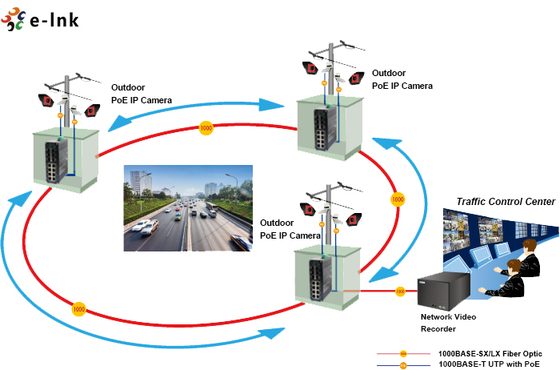

Applicazione
