Switch PoE++ Gigabit industriale a 8 porte + 1 Uplink in fibra ottica 100W/Porta
Panoramica

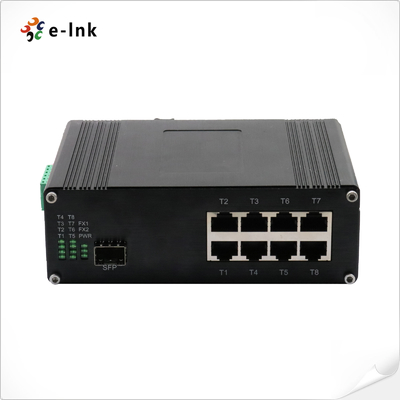

L'LNK-IMC108GP100 è uno switch Ethernet industriale a 8 porte Gigabit PoE++ + 1 porta 100/1000Base-X
rinforzato che offre sia PoE++ ad alta potenza (fino a 100 W per porta) che
connettività dati stabile. Con un budget di alimentazione PoE totale di 360 W, ingressi di alimentazione ridondanti da 48~57 VDC

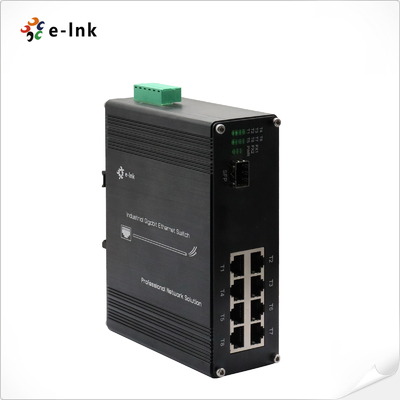

e un robusto alloggiamento in alluminio che supporta l'installazione su guida DIN, questo switch
è ideale per alimentare e collegare telecamere IP PTZ, AP wireless ad alta potenza, dispositivi IoT industriali
e altre apparecchiature mission-critical in ambienti difficili.
Caratteristiche
8× porte Gigabit RJ45 PoE++ (IEEE802.3af/at/bt, 100W max per porta, 360W totali)
1× uplink in fibra ottica 100/1000Base-X (SFP/SC/FC/ST opzionale)
Auto MDI/MDIX, Auto-negoziazione, supporto Full/Half-duplex
Supporta Jumbo Frame da 9K per una trasmissione efficiente di dati di grandi dimensioni
Ingressi di alimentazione ridondanti da 48~57 VDC con protezione da sovraccarico e inversione di polarità
Ampia temperatura di esercizio: -40°C ~ 80°C, MTBF >200.000 ore
Basso consumo energetico: ≤5W (PoE non in uso)
Commutazione store-and-forward con buffer da 2,75 M e tabella MAC da 4K
Custodia in alluminio di grado industriale, montaggio su guida DIN
Ethernet a efficienza energetica (EEE) e controllo di flusso IEEE 802.3x
Conforme alle certificazioni EMC e sicurezza (EN55022, EN55024, serie IEC 61000-4)
Indici tecnici
|
Ethernet
|
|
Standard:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3x Controllo di flusso
|
|
IEEE 802.3az Ethernet a efficienza energetica (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
f/at/btt Power over Ethernet
|
|
Inoltro&FiltraggioVelocità: 14.880pps (10Mbps)
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Memoria buffer pacchetti:
|
|
2,75
|
M bitTipo di elaborazione:
|
|
Store-and-Forward
|
Lunghezza massima pacchetto:
|
|
9K Byte Jumbo Frame
|
Dimensione tabella indirizzi:
|
|
4K
|
Indirizzi MAC Interfaccia
|
|
Connettore:
|
|
8
|
BASE-T Porta ottica:
|
|
1
|
x 50BASE SFP Ethernet Switch(SFP, SC, FC, ST Opzionale) Ambientale
|
|
Temperatura di esercizio:
|
|
-40°C a 80°C (-40°F a 176°F)
|
Temperatura di stoccaggio:
|
|
-40°C a 85°C (-40°F a 185°F)
|
Umidità relativa:
|
|
5% a 95% senza condensa
|
MTBF
|
|
> 200.000 ore
|
Elettrico e meccanico
|
|
Potenza in ingresso:
|
|
48
|
Un alimentatore da guida DIN da 48 VDC. Cavo scoperto per morsettiera.VDC,Alimentazione ridondante (morsettiera a 6 pin) Consumo energetico:
|
|
360
|
W Max. (PoE in uso)5W Max. (PoE non in uso)
|
|
Standard:
|
|
IEEE802.3a
|
f/at/btPoE:
|
|
Stato per porta
|
|
RJ45
|
Porta 1 ~ Porta 8BASE-T
|
|
10
|
ApplicazioneAssegnazione pin di alimentazione
|
|
1/2(+), 3/6(-) o 4/5(+), 7/8(-)
|
Protezione:
|
|
Sovraccarico ingresso alimentazione:
|
|
Ripristinabile automaticamente
|
Polarità inversa:
|
|
Presente
|
Indicatori LED:
|
|
Alimentazione:
|
|
Stato Power1, Power2
|
PoE:
|
|
Stato per porta
|
Ethernet (per porta):
|
|
Link/Attività
|
Fibra
|
|
:FX1
|
Dimensioni (LxPxA):
|
|
150
|
x 50x 50mm Peso:
|
|
0,6
|
KgCustodia:Custodia in alluminio
|
|
Opzioni di montaggio:
|
Montaggio su guida DIN
|
|
Approvazioni normative
|
ISO9001
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Informazioni per l'ordine
|
|
Modello
|
Descrizione
|
LNK-IMC108GP100
|
Industriale
|
|
Switch Ethernet: 8 porte 10/
|
10 0/1000Applicazione(8-porta PoE+ ) + 1 porta100/1001000Base-X Fibra, Modalità Singola, Fibra Singola, FC, 20KMLNK-IMC108GP100-SFPmLNK-IMC108GP100-20Industriale
|
|
Switch Ethernet: 8 porte 10/
|
10 0/1000Applicazione(8-porta PoE+ ) + 1 porta100/1001000Base-X Fibra, Modalità Singola, Fibra Singola, FC, 20KMLNK-IMC108GP100-SFPIndustriale
|
|
Switch Ethernet: 8 porte 10/
|
10 0/1000Applicazione(8-porta PoE+ ) + 1 porta100/1001000Base-X Fibra, Modalità Singola, Fibra Singola, FC, 20KMLNK-IMC108GP100-SFPIndustriale
|
|
Switch Ethernet: 8 porte 10/
|
10 0/1000Applicazione(8-porta PoE+) + 1 porta100/1001000Base-XFibra, Modalità Singola, Fibra Singola, FC, 20KMLNK-IMC108GP100-SFPIndustriale 8
|
|
-porta 10/100
|
/1000BASE-T(8-porta PoE++ ) + 1 porta100/1000BASE SFP Ethernet SwitchOpzioni SFP► Opzione SFP. Si prega di selezionare il proprio SFP nella nostra pagina Opzioni SFP► Il modulo SFP deve essere acquistato separatamente.
|
|
Opzioni di montaggio
|
► Staffa DIN-Rail predefinita installata.
|
|
Opzioni di alimentazione
|
|
►
|
48
|
|
0W/
|
10Un alimentatore da guida DIN da 48 VDC. Cavo scoperto per morsettiera.► L'alimentatore deve essere acquistato separatamente.Applicazione
|
|
|
