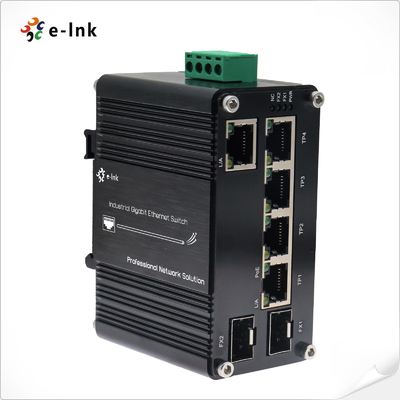

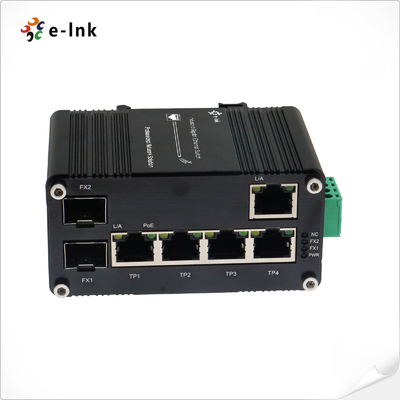

Industrial 4-Port 90W PoE++ Gigabit Switch con 1 RJ45 + 2 SFP -40~80°C

Ethernet

Standard:

IEEE 802.3 Ethernet

IEEE 802.3u Fast Ethernet

IEEE 802.3ab Gigabit Ethernet

IEEE 802.3x Full-Duplex Flow Control

IEEE 802.3az Energy Efficient Ethernet (EEE)

IEEE 802.3bt Power over Ethernet a 4 coppie

IEEE 802.3at Power over Ethernet Plus PSE

IEEE 802.3af Power over Ethernet Plus

Forward & Filtering Rate:

14.880pps (10Mbps)

148.800pps (100Mbps)

1.488.000pps (1000Mbps)

Buffer pacchetti:

2Mbits

Lunghezza pacchetto:

10Kbytes

Tabella indirizzi MAC:

4K

Switch Fabric:

14 Gbps/non bloccante

Proprietà di scambio

Larghezza di banda del backplane: 14 Gbps;

Velocità di inoltro pacchetti: 14,88 Mpps

Connettore:

4 porte con funzione iniettore 802.3at PoE+ (porte da 1 a 4)

Cavi di rete

Doppino intrecciato:

　10BASE-T: UTP a 2 coppie Cat. 3,4,5, fino a 100 m

　100BASE-TX: UTP a 2 coppie Cat. 5, fino a 100 m

　1000BASE-T: STP a 4 coppie Cat 5 fino a 100 m

Cavo in fibra ottica

　1000BASE-SX:

　　50/125μm o 62.5/125μm cavo in fibra multimodale, fino a 220/550 m/2 km.

　1000BASE-LX:

　　9/125μm cavo monomodale, che fornisce una lunga distanza di 2/10/20/40/80/120 km (a seconda del modulo SFP)

　100BASE-FX:

　　50/125μm o 62.5/125μm cavo in fibra multimodale per un massimo di 2 km (a seconda del modulo SFP)

　　9/125μm cavo monomodale per 20/40/60/120 km (varia a seconda del modulo SFP)

Interfaccia

Connettore:

5 x RJ45 (4 porte 802.3at PoE Out)

Porta ottica:

2 x SFP 1000Base-X o 100Base-FX (rilevamento automatico)

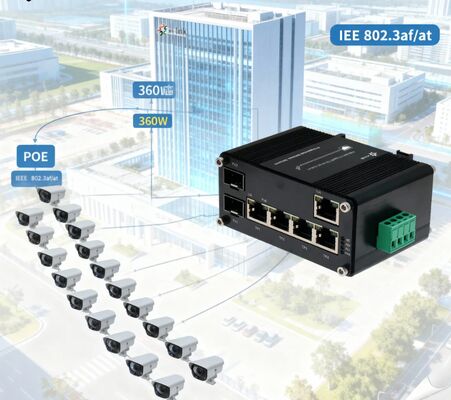

PoE (Power over Ethernet)

Standard:

IEEE802.3af/at/bt

Porta:

RJ45

Assegnazione pin di alimentazione:

Pair 1 End-span: 1/2(-), 3/6(+)

Pair 2 Mid-span: 4/5(+), 7/8(-)

802.3bt/PoH: 1/2(-), 3/6(+), 4/5(+), 7/8(-)

Budget PoE:

Fino a 360 watt di budget PoE

Ambientale

Temperatura di esercizio:

-40°C a 80°C (-40°F a 176°F)

Temperatura di stoccaggio:

-40°C a 85°C (-40°F a 185°F)

Umidità relativa:

5% a 95% senza condensa

MTBF

> 200.000 ore

Elettrico e meccanico

Potenza in ingresso:

48~57VDC (Morsettiera)

Consumo energetico:

382W Max. (PoE in uso)

<5W (PoE non in uso)

Sovraccarico di ingresso di alimentazione:

Ripristinabile automaticamente

Polarità inversa:

Presente

Dimensioni (LxPxA):

95 x 88 x 46 mm

Peso:

300 g

Alloggiamento:

Custodia in alluminio

Opzioni di montaggio:

Guida DIN

Indicatori LED:

PWR:

Alimentazione

L/A:

Link/Attività

PoE:

Stato PoE

FX1/FX2:

Stato collegamento fibra SFP

Approvazioni normative

ISO9001, CE, FCC, RoHS

EN55022:2010+AC: 2011, Classe A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55032:2017

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Surge)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)
