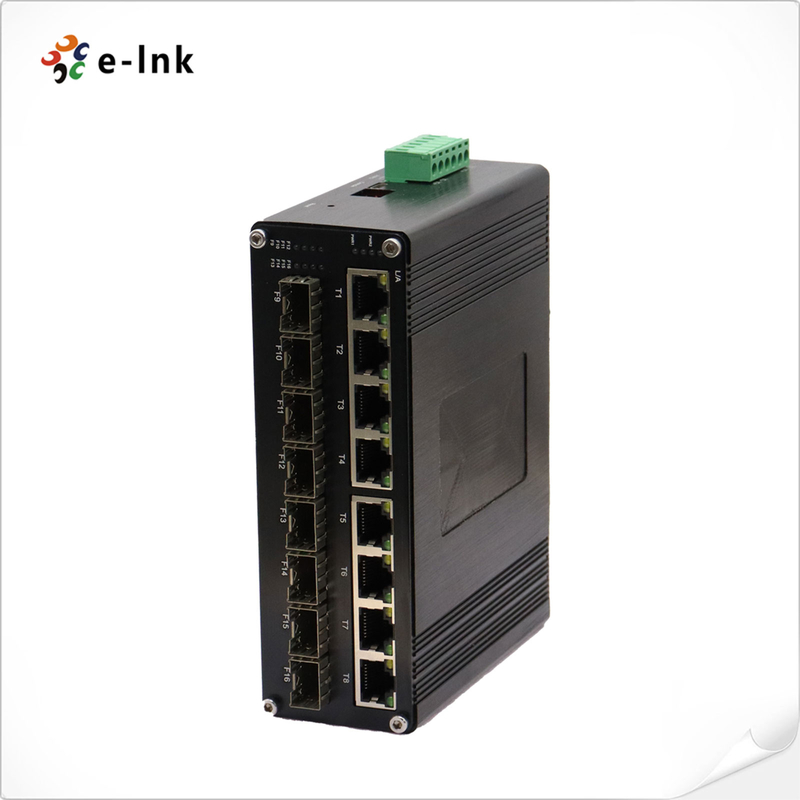

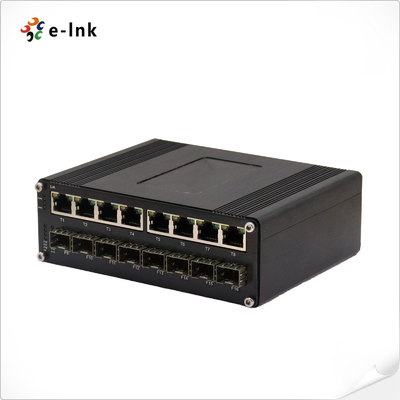

Industria L2+ 8 porte 10/100/1000T +8- Porta 1000X SFPSwitch Ethernet gestito
Controllo generale degli interruttori Ethernet gestiti industrialmente
IlLNK-IMC808GMLa serie è una serie robusta,L'interruttore Ethernet gestito L2+con 8x 10/100/1000Base-T RJ45
progettata per ambienti difficili, la serie garantisce un'elevata affidabilità
e integrazione senza soluzione di continuità conTelecamere IP e WAPOffre anche una connettività flessibile in fibra.
(single-mode e multi-mode).
e offre una gestione avanzata e una distribuzione plug-and-play.
Caratteristiche degli interruttori Ethernet gestiti per uso industriale
️Supporti8×10/100/1000Base-T RJ45porti +8×1000Base-X SFPslot
️Supporto alle porte RJ4510/100/1000Mbps full/half duplex, auto-negoziazione e Auto MDI/MDIX
️Porta di gestione USB-Cper una facile configurazione, eliminando la necessità di accesso seriale RS232
️Supporti9K Jumbo Framesper una migliore efficienza della trasmissione dei dati
️ConformitàIEEE 802.3az Ethernet ad efficienza energetica (EEE)
️SmaltiCassa di alluminio con classificazione IP40per la durata
️FlessibileInstallazione DIN-railper ambienti industriali
️Ampia gamma di temperature di esercizio:-40°C a 80°C (-40°F a 176°F)
Indici tecnici degli interruttori Ethernet industriali gestiti
|
Ethernet
|
|
Norme:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p Qualità di servizio
|
|
IEEE802.1d Spanning Tree
|
|
In avanti&Filtrodi Tasso:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memoria del pacchetto buffer:
|
2.75M bit
|
|
Tipo di trattamento:
|
Storage-and-Forward
|
|
Larghezza di banda del piano di fondo
|
64Gbit/s
|
|
Lunghezza massima del pacchetto:
|
16K Bytes Jumbo Frame
|
|
Dimensione della tabella degli indirizzi:
|
16K. Indirizzi MAC
|
|
Interfaccia
|
|
Collegamento:
|
8 x RJ45
|
|
Porta ottica:
|
8 x 1000Base-X SFP
|
|
USB- C:
|
1 x USB-C (per la gestione)
|
|
Interfaccia seriale RS485 (opzionale)
|
|
Interfaccia fisica
|
Terminale a vite a 3 perni standard industriale
|
|
Tipo di dati
|
1Ch RS485 bi-direzione
|
|
Segnali RS-485
|
Data+, Data-, GND
|
|
Distanza della linea di sosta seriale (rame)
|
1000 metri
|
|
Tasso di Baud
|
0 ~ 800 kbps
|
|
Ambiententali
|
|
Temperatura di funzionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura di conservazione:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidità relativa:
|
Non condensante da 5% a 95%
|
|
MTBF
|
> 200 000 ore
|
|
Elettronica e meccanica
|
|
Potenza di ingresso:
|
12 ~57VDC, Potenza ridondante (6-pin Terminal Block)
|
|
Consumo di energia:
|
8W Max.
|
|
Protezione:
|
|
Sovraccarico di alimentazione:
|
Risettabile automaticamente
|
|
Polarità inversa:
|
Presente
|
|
DIP Interruttore
|
|
Interruttore DIP a 4 cifreFunzioneLa Commissione
|
DIP
|
Funzione
|
Impostazioni
|
|
SW 1
|
VLAN
|
ATTIVATO
|
OFF - disabile
|
|
SW 2
|
Gestione degli anelli
|
ATTIVATO
|
OFF - disabile
|
|
SW 3
|
Riservato
|
ON - Riservato
|
OFF - Riservato
|
|
SW 4
|
Riservato
|
ON - Riservato
|
OFF - Riservato
|
|
Indicatori LED:
|
|
Potenza:
|
Stato di potenza
|
|
Ethernet (per porta):
|
Legame/attività
|
|
Fibra:
|
Port SFP Gigabit: F9~F14
|
|
Dimensioni (WxDxH):
|
149 x114 x50 mm
|
|
Peso:
|
0.65Kg
|
|
Casco:
|
Aluminici Caso
|
|
Opzioni di montaggio:
|
DIN-Rail
|
|
Caratteristiche del software
|
|
Protocolli di licenziamento
|
Supporto STP/RSTP/MSTP/ERPSv2, Aggregazione dei collegamenti
|
|
Supporto multicast
|
Supporto IGMP Snooping V1/V2/V3,sostenere GMRP, GVMP,802.1Q
|
|
VLAN
|
Supporto alla rete VLAN 4K IEEE 802.1Q,supporto QINQ, doppia VLAN,
|
|
Gestione del tempo
|
SNTP
|
|
QOS
|
Riindirizzamento basato sul flusso
Limitazione del tasso basata sul flusso
Filtraggio dei pacchetti basato sul flusso
8*Le code di uscita di ciascuna porta 802.1p/DSCP
Diff-Serv QoS, segno di priorità/nota
Algoritmo di programmazione delle code (SP, WRR, SP+WRR)
|
|
ACL
|
ACL di emissione basata su porta
ACL basato su porta e VLAN
Filtrazione dei pacchetti da L2 a L4, corrispondenza dei primi 80 byte di messaggio.
Fornire un ACL basato su MAC, indirizzo MAC di destinazione, IP Source, IP di destinazione, IP Protocol Type, TCP/UDP Port, TCP/UDP Port Range, e VLAN, ecc.
|
|
Manutenzione diagnostica
|
Supporto per lo specchiamento delle porte, Syslog, Ping
|
|
Funzione di gestione
|
Supporto CLI, WEB, SNMPv1/v2/v3, server Telnet per la gestione, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Gestione dell'allarme
|
Supporto all'uscita dell'allarme tramite relè in una direzione, RMON, TRAP
|
|
Sicurezza
|
Protezione contro le tempeste di trasmissione, HTTPS/SSLv3, AAA e RADIUS, SSH2.0
Sostenere lo spionaggio DHCP, opzione 82,802.1X accesso di sicurezza,
Supporto per la gestione gerarchica degli utenti, lista di controllo di accesso ACL,
Supporto DDOS,filtraggio/binding MAC basato su porte, buchi neri MAC, protezione delle sorgenti IP, isolamento delle porte, limite di velocità dei messaggi ARP
|
|
Caratteristiche avanzate di livello 2+
|
Gestione IPv4/IPv6
Percorso statico
|
|
Autorizzazioni di legge
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informazioni di ordinazione degli interruttori Ethernet gestiti per uso industriale
|
Modello
|
Descrizione
|
|
LNK- IMC808GM
|
Industria L2+ 8 porte 10/100/1000T +8- Port 1000X SFP Managed Ethernet Switch
|
|
Opzioni SFP
|
Selezionate la vostra opzione SFP nella nostra pagina Opzioni SFP
|
|
Il modulo SFP deve essere acquistato separatamente.
|
|
Opzioni di montaggio
|
► Default DIN-Rail Bracket installed
|
|
Opzioni di alimentazione
|
¢ alimentazione elettrica DIN-Rail.
|
|
L'alimentazione è da acquistare separatamente.
|
Applicazione di switch Ethernet gestiti industrialmente
Politica post-vendita e garanzia
Esso è composto da:servizio clienti online- eservizio clienti telefonico, fornendoconsulenza sul prodotto,
supporto tecnico remoto,Servizi di manutenzione e accettazione.
Politica dei servizi: sostituzione di tre mesi e garanzia di tre anni.
Sostituzione: entro tre mesi dall'acquisto di una serie di prodotti, dopo aver testato il guasto del prodotto
In caso di danni causati da catastrofi non naturali, l'acquirente può
In questo caso, si può richiedere al punto d'acquisto di sostituire lo stesso tipo di prodotto.O un prodotto di prestazioni comparabili.
Se non si verificano problemi nella prova del prodotto, il campione originale sarà restituito.
Garanzia: Danni causati dall'uomo causati da disastri non naturali, il periodo di garanzia gratuita della nostra azienda è di 1 anno.
