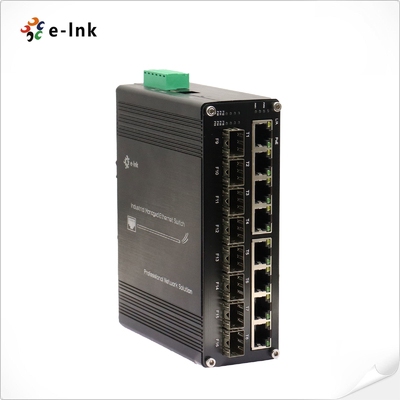

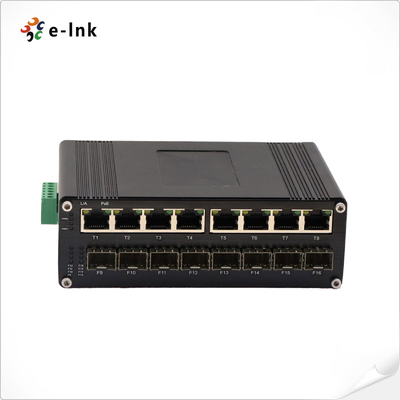

Industrial L2+ 8-Porta 10/100/1000T 802.3at PoE + 8-Porta 1000X SFP Switch Ethernet Managed
Panoramica dello Switch Ethernet Managed Industriale
Il LNK-IMC808GPM Serie è uno switch industriale robusto e managed L2+. È dotato di
8 porte RJ45 10/100/1000Base-T con supporto 802.3at PoE+, oltre a 8 porte in fibra SFP 1000Base-X.
Progettato per ambienti difficili, lo switch offre PoE ad alta potenza per dispositivi come telecamere IP
e punti di accesso wireless. Fornisce una connettività in fibra flessibile (modalità singola e multimodale)
e consente una perfetta integrazione di rete tra posizioni remote.
Lo switch offre gestione e affidabilità avanzate.
Caratteristiche dello Switch Ethernet Managed Industriale
installazione su guida DINFornisce 8×10/100/1000Base-T porte RJ45 e 8×slot SFP 1000Base-X
installazione su guida DINLe porte RJ45 supportano 10/100/1000Mbps full/half-duplex, auto-negoziazione e Auto MDI/MDIX
installazione su guida DINConforme a IEEE 802.3af/at
installazione su guida DIN►Il controllo tramite interruttore DIP
installazione su guida DINtrasmissione PoE a 250 m►
installazione su guida DIN per una configurazione semplificata, eliminando la necessità di accesso seriale RS232►Supporta
installazione su guida DIN per il trasferimento dati ad alte prestazioni►
installazione su guida DINIEEE 802.3az Energy Efficient Ethernet (EEE)►Robusto
installazione su guida DIN per una maggiore durata►Facile
installazione su guida DIN per ambienti industriali-40°C a 80°C (-40°F a 176°F)
Ampio intervallo di temperature operative:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Indici tecnici dello Switch Ethernet Managed Industriale
|
Ethernet
|
|
Standard:
|
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX
|
|
IEEE802.3ab 1000BASE-TIEEE802.3z 1000BASE-X IEEE802.3
|
|
p
|
|
QoSIEEE802.1d Spanning TreeInoltro & Filtraggio
|
Velocità:
|
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
Memoria buffer pacchetti:2.75
|
|
M bit
|
Tipo di elaborazione:
|
|
Store-and-Forward
|
Larghezza di banda del backplane64
|
|
Gbps
|
Dimensione tabella indirizzi:16
|
|
K Bytes Jumbo Frame
|
Dimensione tabella indirizzi:16 K
|
|
Indirizzi MAC
|
|
Interfaccia
|
8 8
|
|
x RJ45R
|
-C: 1
|
|
x RS485 (Opzionale)
|
8 8 x 1000Base-X
|
|
SFPUSB
|
-C: 1
|
|
x USB-C (per la gestione)
|
|
Interfaccia seriale RS485 (Opzionale)
|
Interfaccia fisica
|
|
Terminali a vite a 3 pin standard industriali
|
Tipo di dati
|
|
1Ch RS485 Bi-Direzionale
|
Segnali RS-485 Dati
|
|
+, Dati-, GND
|
Distanza della linea della porta seriale (rame)
|
|
1000 metri
|
Velocità di trasmissione
|
|
0 ~ 800kbps
|
|
PoE (Power over Ethernet)
|
Standard:
|
|
IEEE 802.3at Power over Ethernet Plus
|
|
PP
|
orta:
|
|
8 x RJ45
|
Assegnazione dei pin di alimentazione1/2 4/5(+), 3/6
|
|
7/8(-)
|
Budget PoE:
|
|
Fino a 240 watt di budget PoEAmbiente
|
|
Temperatura di esercizio:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura di stoccaggio:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidità relativa:
|
5% a 95% senza condensa
|
|
MTBF
|
> 200.000 ore
|
|
Elettrico e meccanico
|
|
Alimentazione in ingresso:
|
48~57VDC, Alimentazione ridondante (morsettiera a 6 pin)
|
|
Consumo energetico:
|
8W Max. (PoE in uso<240W)
|
|
Protezione:
|
|
Sovraccarico dell'alimentazione in ingresso:
|
Ripristino automatico
|
|
Polarità inversa:
|
Presente
|
|
DIP Switch
|
|
Interruttore DIP a 4 cifre funzione
|
DIP
|
Funzione
|
Impostazioni
|
|
SW 1
|
VLAN
|
ON - Abilitato
|
OFF - Disabilitato
|
|
SW 2
|
Gestione Ring
|
ON - Abilitato
|
OFF - Disabilitato
|
|
SW 3 (da aggiornare)
|
Rete PoE a 250 m
|
ON - Abilitato
|
OFF - Disabilitato
|
|
SW 4 (da aggiornare)
|
Ripristino PoE
|
ON - Abilitato
|
OFF - Disabilitato
|
|
Indicatori LED:
|
|
PWR
|
Stato alimentazione
|
|
Ethernet (Per porta)
|
Link/Attività
|
|
PoE
|
Stato PoE
|
|
Fibra:
|
Porta Gigabit SFP: F9~F12
|
|
Dimensioni (LxPxA):
|
149 x 114 x 50 mm
|
|
Peso:
|
0.65Kg
|
|
Alloggiamento:
|
Alluminio Custodia
|
|
Opzioni di montaggio:
|
Montaggio su guida DIN
|
|
Funzionalità software
|
|
Protocolli di ridondanza
|
Supporto STP/RSTP/MSTP/ERPSv2, Aggregazione Link
|
|
Supporto multicast
|
Supporto IGMP Snooping V1/V2/V3,supporto GMRP, GVMP,802.1Q
|
|
VLAN
|
Supporto IEEE 802.1Q 4K VLAN,supporto QINQ, Double VLAN,
|
|
Gestione del tempo
|
SNTP
|
|
QOS
|
Reindirizzamento basato sul flusso
Limitazione della velocità basata sul flusso
Filtraggio dei pacchetti basato sul flusso
8*Code di output di ogni porta 802.1p/DSCP priority mapping
Diff-Serv QoS, Priority Mark/Remark
Algoritmo di pianificazione della coda (SP, WRR, SP+WRR)
|
|
ACL
|
ACL basato sulla porta
ACL basato sulla porta e VLAN
Filtraggio pacchetti L2 a L4, corrispondenza dei primi 80 byte di messaggio.
Fornire ACL basati su MAC, indirizzo MAC di destinazione, IP sorgente, IP di destinazione, tipo di protocollo IP, porta TCP/UDP, intervallo di porte TCP/UDP e VLAN, ecc.
|
|
PoE Management
|
Limite di potenza totale dell'alimentazione PoE
Allocazione della potenza in uscita PoE
Configurazione della priorità di uscita PoE
Stato di funzionamento PoE
Pianificazione del funzionamento PoE
|
|
Manutenzione diagnostica
|
Supporto port mirroring, Syslog, Ping
|
|
Funzione di gestione
|
Supporto CLI, WEB, SNMPv1/v2/v3, server Telnet per la gestione, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Gestione allarmi
|
Supporto uscita allarme relè a 1 via, RMON, TRAP
|
|
Sicurezza
|
Protezione da tempesta di broadcast, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Supporto DHCP Snooping, Opzione 82, accesso di sicurezza 802.1X,
Supporto gestione gerarchica degli utenti, elenco di controllo degli accessi ACL,
Supporto DDOS, filtraggio/associazione MAC basato sulla porta, buchi neri MAC, protezione della sorgente IP, isolamento della porta, limite di velocità dei messaggi ARP
|
|
Funzionalità avanzate Layer 2+
|
Gestione IPv4/IPv6
Instradamento statico
|
|
Approvazioni normative
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informazioni per l'ordine dello Switch Ethernet Managed Industriale
|
Modello
|
Descrizione
|
|
LNK-IMC808GPM
|
Industrial L2+ 8-Porta 10/100/1000T 802.3at PoE + 8-Porta 1000X SFP Managed Ethernet Switch
|
|
Opzioni SFP
|
► Opzione SFP. Seleziona il tuo SFP nella nostra pagina delle opzioni SFP
|
|
► Il modulo SFP deve essere acquistato separatamente.
|
|
Opzioni di montaggio
|
► Staffa DIN-Rail predefinita installata
|
|
Opzioni di alimentazione
|
► Alimentatore su guida DIN. Cavo scoperto per morsettiera.
|
|
► L'alimentatore deve essere acquistato separatamente.
|
