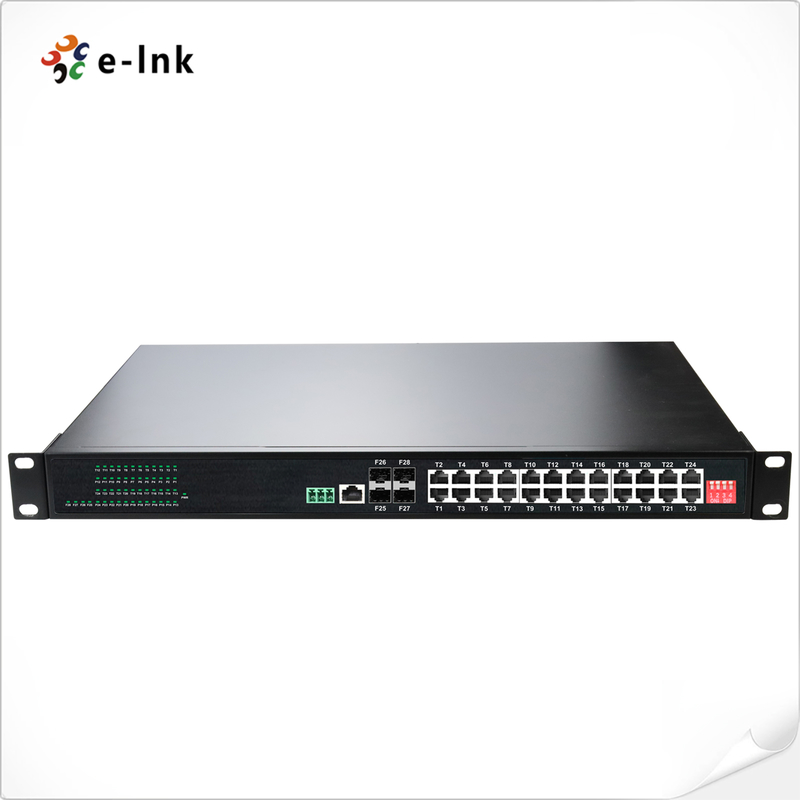

L2+ industrialeRackmount 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch
Controllo generale degli interruttori Ethernet gestiti industrialmente
IlETH-IMC2424MPLa serie e' una serie robusta,L2+ gestito,interruttore montato su rackcon:
24 porte 10/100/1000Base-T RJ45con802.3at supporto PoE+- e4 slot per fibre SFP 1000Base-X.
Progettato per ambienti difficili, l'interruttore fornisce PoE ad alta potenza a più dispositivi,
come:Telecamere IP- epunti di accesso wirelessFornisce una connettività flessibile in fibra.
(single-mode e multi-mode) e offre funzionalità di gestione avanzate per una rete affidabile
integrazione in applicazioni industriali e remote.
Caratteristiche degli interruttori Ethernet gestiti per uso industriale
️Fornisce24×10/100/1000Port base-T RJ45,4 × 1000 slot SFP di base-X, eInterfaccia 1×RS485
️Supporto alle porte RJ4510/100/1000Mbps full/half duplex, auto-negoziazione e Auto MDI/MDIX
️IEEE 802.3af/at conformeper le applicazioni PoE
️Funzioni di interruttore DIP: VLAN a una chiave, gestione dell'anello a una chiave, reset PoE e estensioneTrasmissione PoE di 250 m
️Porta di gestione USB-Cper una configurazione semplificata, eliminando la necessità di accesso seriale RS232
️Supporti10K Jumbo Framesper una migliore prestazione di trasferimento dati
️ConformitàIEEE 802.3az Ethernet ad efficienza energetica (EEE)
️DurabileCassa di alluminio con classificazione IP40per uso industriale
️Supporti1U 19 ′ impianto a scaffalaturaper una distribuzione flessibile
️Ampia gamma di temperature di esercizio:-40°C a 80°C (-40°F a 176°F)
Indici tecnici degli interruttori Ethernet industriali gestiti
|
Ethernet
|
|
Norme:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p Qualità di servizio
|
|
IEEE802.1d Spanning Tree
|
|
In avanti&Filtrodi Tasso:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Memoria del pacchetto buffer:
|
12M bit
|
|
Tipo di trattamento:
|
Storage-and-Forward
|
|
Larghezza di banda del piano di fondo
|
110 Gbps
|
|
Lunghezza massima del pacchetto:
|
10K Bytes Jumbo Frame
|
|
Dimensione della tabella degli indirizzi:
|
8K Indirizzi MAC
|
|
Interfaccia
|
|
Collegamento:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (facoltativo)
|
|
Porta ottica:
|
4 x 1000Base-X SFP
|
|
USB- C:
|
1 x USB-C (per la gestione)
|
|
Interfaccia seriale RS485 (opzionale)
|
|
Interfaccia fisica
|
Terminale a vite a 3 perni standard industriale
|
|
Tipo di dati
|
1Ch RS485 bi-direzione
|
|
Segnali RS-485
|
Data+, Data-, GND
|
|
Distanza della linea di sosta seriale (rame)
|
1000 metri
|
|
Tasso di Baud
|
0 ~ 800 kbps
|
|
PoE (Power over Ethernet)
|
|
Standard:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Port:
|
RJ45
|
|
Assegnazione del pin di alimentazione
|
4/5(+), 7/8(-)
|
|
Bilancio del PoE:
|
Fino a72Bilancio PoE di 0 watt
|
|
Ambiententali
|
|
Temperatura di funzionamento:
|
-40°C a 80°C (-40°F a 176°F)
|
|
Temperatura di conservazione:
|
-40°C a 85°C (-40°F a 185°F)
|
|
Umidità relativa:
|
Non condensante da 5% a 95%
|
|
MTBF
|
> 200 000 ore
|
|
Elettronica e meccanica
|
|
Potenza di ingresso:
|
48~ 57VDC, Potenza ridondante (6-pin Terminal Block)
|
|
Consumo di energia:
|
15W al massimo.(PoE in uso)720W)
|
|
Protezione:
|
|
Sovraccarico di alimentazione:
|
Risettabile automaticamente
|
|
Polarità inversa:
|
Presente
|
|
DIP Interruttore
|
|
Interruttore DIP a 4 cifreFunzioneLa Commissione
|
DIP
|
Funzione
|
Impostazioni
|
|
SW 1
|
VLAN
|
ATTIVATO
|
OFF - disabile
|
|
SW 2
|
Gestione degli anelli
|
ATTIVATO
|
OFF - disabile
|
|
SW 3 (da aggiornare)
|
Rete PoE 250m
|
ATTIVATO
|
OFF - disabile
|
|
SW 4 (da aggiornare)
|
Ripristino PoE
|
ATTIVATO
|
OFF - disabile
|
|
Indicatori LED:
|
|
PWR:
|
Stato di potenza
|
|
Ethernet (per porta):
|
Legame/attività
|
|
PoE
|
Status del PoE (T1~T24)
|
|
Fibra:
|
Port SFP Gigabit: F1~F4
|
|
Dimensioni (L x P x H):
|
440 mm x 300 mm x 45 mm
|
|
Peso:
|
3.5 kg
|
|
Casco:
|
Aluminici Caso
|
|
Opzioni di montaggio:
|
Rackmount
|
|
Caratteristiche del software
|
|
Protocolli di licenziamento
|
Supporto STP/RSTP/MSTP/ERPSv2, Aggregazione dei collegamenti
|
|
Supporto multicast
|
Supporto IGMP Snooping V1/V2/V3,sostenere GMRP, GVMP,802.1Q
|
|
VLAN
|
Supporto alla rete VLAN 4K IEEE 802.1Q,supporto QINQ, doppia VLAN,
|
|
Gestione del tempo
|
SNTP
|
|
QOS
|
Riindirizzamento basato sul flusso
Limitazione del tasso basata sul flusso
Filtraggio dei pacchetti basato sul flusso
8*Le code di uscita di ciascuna porta 802.1p/DSCP
Diff-Serv QoS, segno di priorità/nota
Algoritmo di programmazione delle code (SP, WRR, SP+WRR)
|
|
ACL
|
ACL di emissione basata su porta
ACL basato su porta e VLAN
Filtrazione dei pacchetti da L2 a L4, corrispondenza dei primi 80 byte di messaggio.
Fornire un ACL basato su MAC, indirizzo MAC di destinazione, IP Source, IP di destinazione, IP Protocol Type, TCP/UDP Port, TCP/UDP Port Range, e VLAN, ecc.
|
|
PoE Gestione
|
Limite di potenza totale dell'alimentazione PoE
Allocazione di potenza di uscita PoE
Configurazione della priorità di uscita PoE
Stato di funzionamento del PoE
Programmazione dell'operazione PoE
|
|
Manutenzione diagnostica
|
Supporto per lo specchiamento delle porte, Syslog, Ping
|
|
Funzione di gestione
|
Supporto CLI, WEB, SNMPv1/v2/v3, server Telnet per la gestione, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Gestione dell'allarme
|
Supporto all'uscita dell'allarme tramite relè in una direzione, RMON, TRAP
|
|
Sicurezza
|
Protezione contro le tempeste di trasmissione, HTTPS/SSLv3, AAA e RADIUS, SSH2.0
Sostenere lo spionaggio DHCP, opzione 82,802.1X accesso di sicurezza,
Supporto per la gestione gerarchica degli utenti, lista di controllo di accesso ACL,
Supporto DDOS,filtraggio/binding MAC basato su porte, buchi neri MAC, protezione delle sorgenti IP, isolamento delle porte, limite di velocità dei messaggi ARP
|
|
Caratteristiche avanzate di livello 2+
|
Gestione IPv4/IPv6
Percorso statico
|
|
Autorizzazioni di legge
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, classe A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informazioni di ordinazione degli interruttori Ethernet gestiti per uso industriale
|
Modello
|
Descrizione
|
|
ETH-IMC2424MP
|
Industrial L2+ Rackmount 24-Port 10/100/1000T 802.3at PoE + 4-Port 1000X SFP Managed Ethernet Switch
|
|
Opzioni SFP
|
Selezionate la vostra opzione SFP nella nostra pagina Opzioni SFP
|
|
Il modulo SFP deve essere acquistato separatamente.
|
|
Opzioni di montaggio
|
Installazione su rackmount
|
|
Opzioni di alimentazione
|
- Fornitore di energia industriale.
|
|
L'alimentazione è da acquistare separatamente.
|
