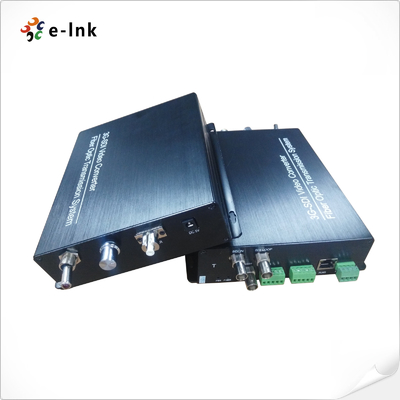

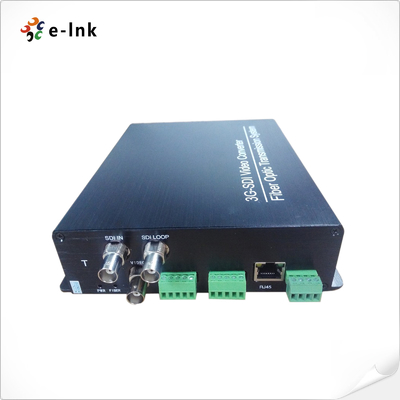

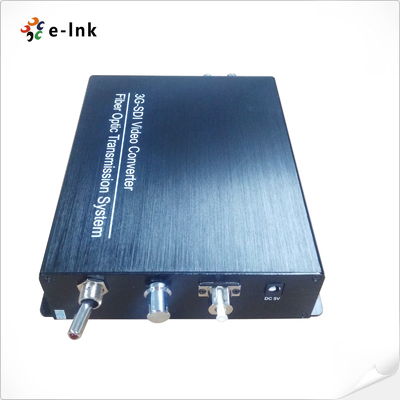

3G/HD/SD- SDI, RS422, Audio, Ethernet, Tally, Intercom e video di ritorno su Multiplexer in fibra
SDI Fiber ExtenderVantaggi
Supporta i tassi di dati SMPTE 3G, HD e SD-SDI
¢ trattare tutti gli schemi patologici
¢ Equalizzazione automatica dei cavi per garantire l'integrità del segnale
Con Remote & Tally & Audio ((Intercom) & Video di ritorno
10/100 Ethernet
¢ Equalizzazione automatica dei cavi per garantire l'integrità del segnale
¢ Rilassamento automatico 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Tipo di segnale di supporto: da 270 Mbit/s a 3 Gbit/s secondo gli standard SMPTE 424M, SMPTE 292M e SMPTE 259M, DVB-ASI
¢ Direttamente compatibile con i sistemi di telecamere 3G/HD/SD-SDI e supporta i protocolli di dati RS-232, RS-422 e RS-485
10+Km su fibra mono-moda o 300m su fibra multi-moda
Estensore di fibra SDI Indici tecnici
| Specificativi generali |
| Tempore di lavoro |
-10°C a +75°C |
| Temperatura di stoccaggio |
-40°C a 85°C |
| umidità |
0 ~ 95% (non condensante) |
| Potenza di ingresso |
DC5V 3A |
| Potenza di uscita |
-6~-1 dBm |
| Sensibilità a Rx |
< 18 dBm |
| Distanza di trasmissione |
Fibra SM 10+km, fibra MM 300m |
| Connettore ottico |
Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (facoltativo) |
| Input/output SDI |
| Formato del segnale |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Tasso di dati |
270Mbit/s - 1,48Gbit/s - 3Gbit/s |
| Equalizzazione dei cavi |
EQ del cavo automatico (cavo Bel den 1694A) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |

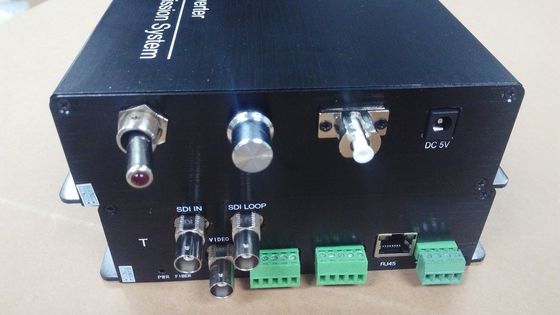

| Interfaccia SDI |
BNC 75 Ohm |
| Interfono |
| Adattatore ottico per fotocamera |
| Interfaccia |
4 pin XLR (maschio) / 5 pin XLR (femmina) / jack per auricolari da 3,5 mm |
| Microfono |
Input microfono con mute e pre-empt |
| Cuffie |
con volume su o giù |
| Audio |
Livello della linea di saldo o di squilibrio |
| Conteggio |
| Adattatore ottico per fotocamera |
| Interfaccia |
4 pin di testa d'aria o 3 pin di mini XLR |
| Prodotto |
Chiusura di contatto a secco o bagnato +12V |
| Accesi: corto o +12V |
| Disattivato: aperto o 0V |
| Controllo a distanza |
| Interfaccia |
Blocco terminale della norma industriale |
| Dati |
RS422 /RS232/RS485 |
| Ethernet |
| Port |
10/100 Base-T, connettore RJ-45 |
| Modalità di lavoro |
Full duplex/half duplex |
| Tasso di dati |
10 M bps e 100 M bps Ethernet (Auto Adaptive) |
Convertitore multimediale Ethernet industrialeVisualizzazione

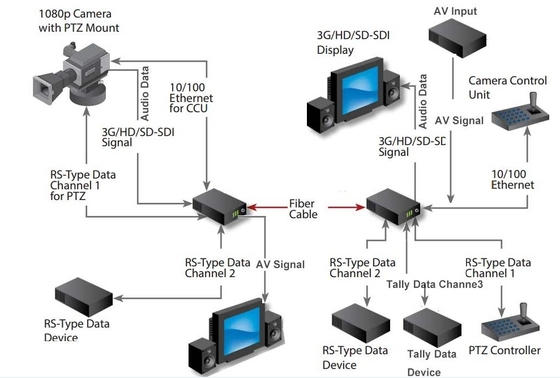

La serie LN K-MIDI consente di trasmettere 3G, HD o SD-SDI secondo SMPTE 424M-2006, 292 e 259 con la capacità di trasmettere 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally,Intercom & Video di ritorno su fibra mono- o multi-modalitàIl sistema trasporta un segnale 3G/HD-SDI dalla telecamera alla stazione base e un video di ritorno (3G/HD-SDI), dati di controllo remoto, gen lock, interfono,conteggio, audio e Ethernet 10/100M. Il sistema inserisce tutti i segnali necessari per la produzione 3G/HD-SDI multi-camera su un cavo a fibra ibrida SM/MM o SMPTE, assicurando una robustezza,connettività senza problemi su qualsiasi studio o produzione remota.
