Dettagli:
Termini di pagamento e spedizione:
|
| Interfaccia della fibra: | LC semplice | Distanza di trasmissione: | 20 km |
|---|---|---|---|
| Lunghezza d'onda: | 1310nm/1490nm//1550nm | Temperatura di funzionamento: | -20℃~+70℃ |
| Dimensioni (WxDxH): | 85 x 70 x 30 mm | Peso: | 1.1KG/pair |
| Evidenziare: | 1 Ch 100M Ethernet Fiber Extender,1 Ch BIDI RS422 Fiber Extender |
||
1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Syncsu Fiber Extender
SDI Fiber ExtenderVantaggi
1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Syn su una fibra
Compatibile con HD-SDI, SD-SDI, DVB-AST
L'ampiezza di banda varia da 19,4 Mb/s a 2,97 Gb/s
¢ SMPTE 424M (2.97Gb/s) recupero dell'orologio
Supporta tutti gli standard popolari per il trasporto video digitale come SMPTE 424M, SMPTE 292M e SMPTE 259M, SMPTE 297M che funzionano rispettivamente a 3G-SDI, HD-SDI, SD-SDI, ASI
Sistema CWDM integrato, moduli SFP per ogni percorso
Supporta l'equilibrio automatico dei cavi in base alla velocità di trasmissione dei dati rilevata
L'indicatore di stato LED controlla i parametri critici
Estensore di fibra SDI Indici tecnici
| Video 3G-SDI | |
| Interfaccia video | BNC |
| Impedanza di ingresso/uscita video | 75Ω |
| Voltaggio di ingresso/uscita video | Tipico:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Velocità dei bit video | Max 3,2 Gb/s |
| Guadagno differenziale (10%~90% APL) | < 1% |
| Video standard SDI | 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| Interfaccia seriale SMPTE424M 3Gb/s | |
| Input video | 1Ch SDI IN + 1Ch SDI OUT su TX |
| Uscita video | 1Ch SDI IN + 1Ch SDI OUT su RX |
| A- Udio | |
| Interfaccia audio | 3.5mm Jack |
| Formato audio | @48KHz |
| Input audio | 1Ch Audio IN o 1Ch Mic + 1Ch Audio OUT su TX |
| Uscita audio | 1Ch Audio IN o 1Ch Mic + 1Ch Audio OUT su RX |
| Dati seriali RS422/485 | |
| Interfaccia fisica | Terminale a vite standard industriale |
| Tipo di dati | RS422/RS485 Bi-direzione |
| Supporto per la frequenza/tasso |
Max. 115200bps per RS422 Max. 115200bps per RS485 |
| BER | < 10 ¢ 9 |
| Talleato | |
| Interfaccia Tally | Terminale a vite standard industriale |
| Tipo di carico LED | Può guidare l'indicatore LED direttamente |
| Input di conteggio | Tally-2+; Tally-2 - |
| Prodotto di calcolo | Tally-1+; Tally-1 - |
| Ethernet | |
| Interfaccia | 1 x 10/100BASE-TX RJ45 |
| Modalità di funzionamento | Negoziazione automatica di default |
| Sincronizzazione tri-livello analogica | |
| Interfaccia di sincronizzazione | 75Ω BNC |
| Sincronizzazione | Flusso nero analogo / SDTV a due livelli / HDTV a tre livelli |
| Segnale | Sincronizzazione tri-livello analogica SMPTE ST 274, ST 276 |
| Risultato di perdita | 46.5 dB a 10 MHz |
| Input | 1Ch Sincronizza IN + 1Ch Sincronizza OUT su TX |
| Prodotto | 1Ch Sincronizza IN + 1Ch Sincronizza OUT su RX |
| Altri dispositivi | |
| Input di potenza | DC12V 1A |
| Consumo di energia | < 6W |
| Meccanica | |
| Casing | Cassa in alluminio |
| Opzioni di montaggio | Montaggio a parete o desktop |
Convertitore multimediale Ethernet industrialeVisualizzazione

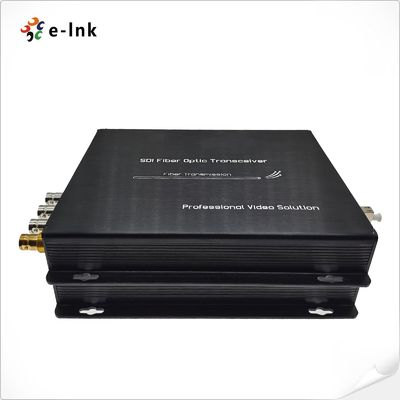

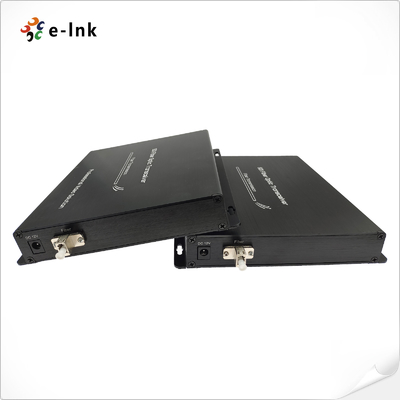

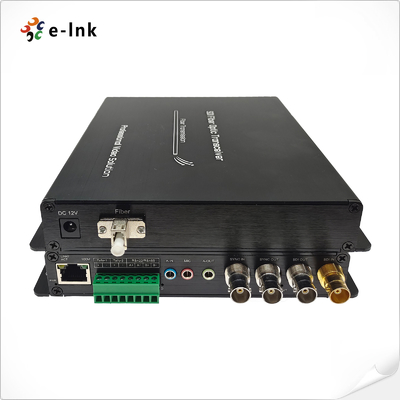

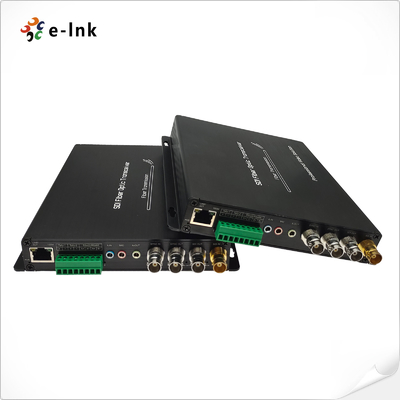

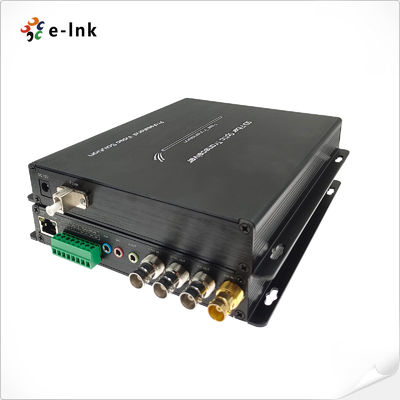

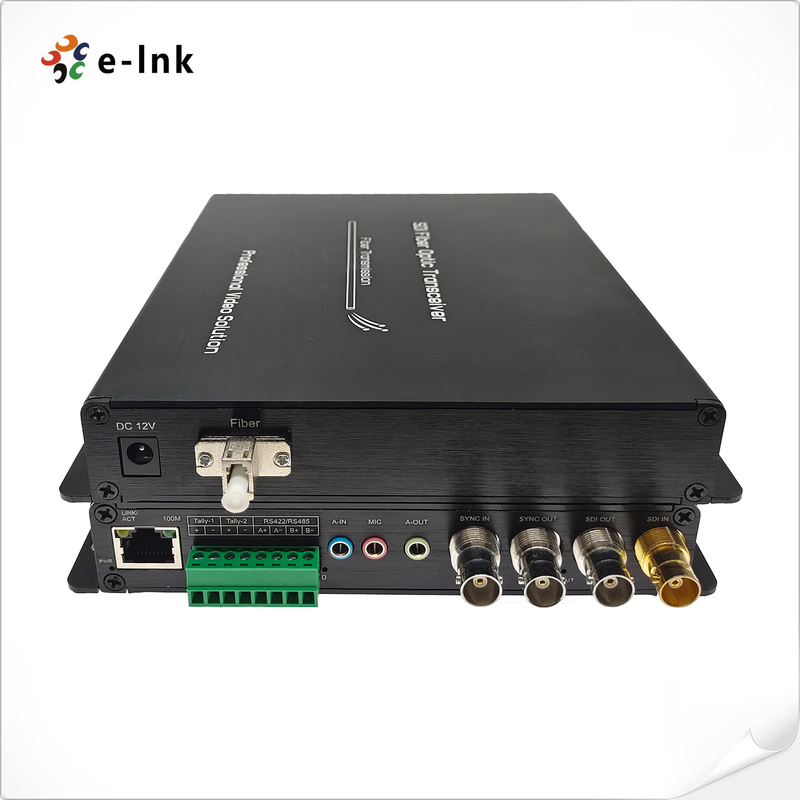

E-link LNK-3G2V2BA2D1E1T1S estensore di fibra 3G-SDI fornisce la trasmissione di 1Ch BIDI 3G-SDI Video, 2Ch Backward Analog Audio, 1Ch BIDI RS422, 1Ch 100M Ethernet,1Ch Backward Tally e 1Ch Backward Analog Tri-level Sync su Fiber Converter, compresi 1 trasmettitore e 1 ricevitore, utilizzati da coppie su cavi ottici monomodo.Questo convertitore di fibra ottica 3G-SDI consente elevate prestazioni ottiche e brillante elaborazione video HD in tempo realeLe interfacce IP possono aumentare notevolmente la scalabilità e la compatibilità con tutti i moderni sistemi di rete di fascia alta.
Informazioni sull'ordine
| Modello | Descrizione |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI Video + 2Ch Backward Analog Audio + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Backward Tally + 1Ch Backward Analog Tri-level Sync su Fiber Converter, SMF, LC, 20KM,compresi 1 trasmettitore e 1 ricevitore, utilizzati in coppia |
