SMB Micro-estensore ottico 3G/HD/SD-SDI

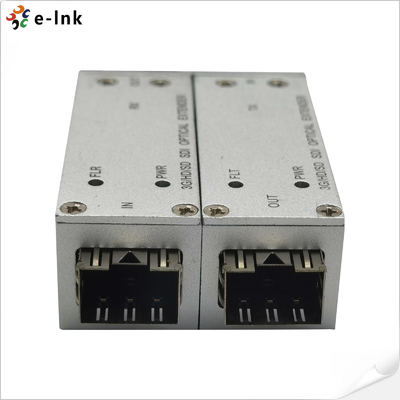

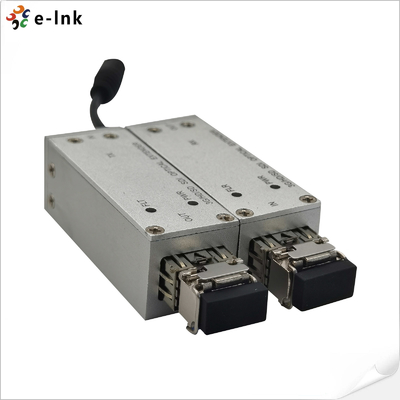

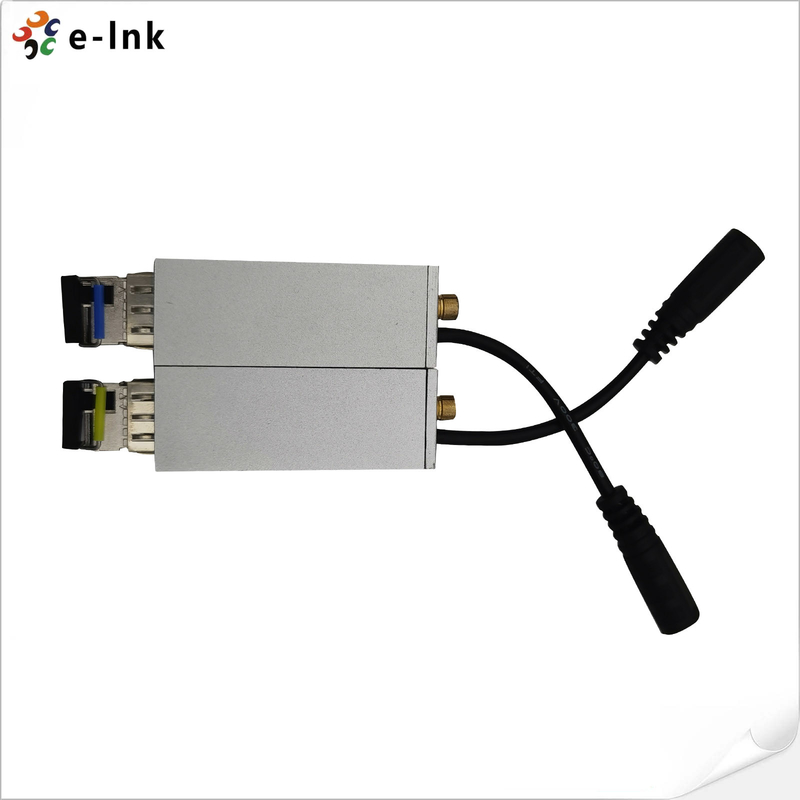

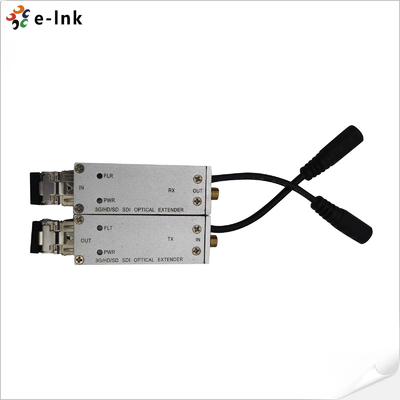

Grande immagine : SMB Micro-estensore ottico 3G/HD/SD-SDI

Dettagli:

Luogo di origine:	Guangdong, Cina
Marca:	E-link
Certificazione:	CE, RoHS, FCC, ISO9001
Numero di modello:	LNK-M3G-SMB1V-20
Documento:	2E-link Video Transmission ...og.pdf

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 paio
Prezzo:	$129-$149
Imballaggi particolari:	Pacchetto di esportazione standard di estensione in fibra ottica
Tempi di consegna:	5-12 giorni lavorativi
Termini di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal, Carta di credito
Capacità di alimentazione:	1000 PCS/MESE

Contatto

Descrizione di prodotto dettagliata

Risoluzione:	10 bit	Livello del segnale:	< 80mVp-p
lunghezza d'onda SM standard:	1310nm, 1550nm	Lunghezza d'onda di CWDM:	1270~1610 nm, griglia di 20 nm secondo ITU-T
Dimensioni (lxwxh):	58 x 21 x 20 mm	Temperatura operativa:	Da 0 ° C a 70 ° C (da 32 ° F a 158 ° F)
Evidenziare:	Micro-estensore ottico SD-SDI , Micro-estensore ottico HD , Micro-estensore ottico 3G

SMB Micro-estensore ottico 3G/HD/SD-SDI

Modulo SFP video SDI Vantaggi

¢ riconoscimento automatico del segnale 3G-SDI/HD-SDI/SD-SDI, senza necessità di selezione manuale

Distanza di trasmissione fino a 120 km

La tecnologia CWDM consente di trasmettere fino a 16 (18) canali su una fibra

️ Conforme alle norme SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N

¢ Conforme alla norma DVB-ASI ((EN50083-9)

Indicatore di collegamento in fibra, potenza.

¢ schede PCB con design multilivello per garantire una trasmissione del segnale stabile e affidabile
Modulo SFP video SDI Indici tecnici

Input SDI
Standard video	SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI)
Norma di segnale	SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps)
Impedenza	75Ω
Collegamento	PMI
SDI
Livello del segnale	800mVp-p±10%
Tempo di crescita/caduta	< 0,8 ns
Jitter HD-SDI	Il numero di segnalazioni è determinato in base al numero di segnalazioni di segnalazione.
SDI Jitter	< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz
Impedenza	75Ω
Collegamento	PMI
Interfaccia ottica
SFP	LC Simplex, 3,125 Gbps. Distanza di trasmissione ≤ 120 km
lunghezza d'onda SM standard	1310 nm, 1550 nm
lunghezza d'onda CWDM	1270~1610 nm, griglia di 20 nm secondo ITU-T
Intervallo di temperatura	0 ~ 70 ̊C
Altri dispositivi
Potenza	5VDC, 1A
Consumo	< 5W
Indicatore LED
FLT	Status del collegamento in fibra (trasmettitore)
FLR	Stato del collegamento in fibra (ricevitore)
PWR	Stato di potenza
Meccanica
Dimensioni (LxWxH)	58 x 21 x 20 mm
Peso	100 g/coppia
Casing	Cassa in alluminio
Opzioni di montaggio	Desktop

Convertitore multimediale Ethernet industrialeVisualizzazione

sistema di trasmissione in fibra ottica a micro estensore della serie 3G-SDI/HD-SDI/SD-SDI LNK-M3G-SMB1V-20, che trasmette una 3G-SDI, HD-SDI,Video digitale ad alta definizione SD-SDI o un flusso DVB-ASI attraverso una fibra mono- o multimode che supporta SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) standard. Con la sua avanzata tecnologia di trasmissione in fibra ottica digitale, non sono necessarie aggiustamenti, semplice da impostare e facile da usare.La serie di micro estensori SDI utilizza un alimentatore a 5 V con basso consumo energetico.

SMB Micro-estensore ottico 3G/HD/SD-SDI 0
Informazioni sull'ordine

Modello	Descrizione
LNK-M3G-SMB1V-20	SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Single Mode, 20KM compreso trasmettitore e ricevitore, utilizzato in coppia
