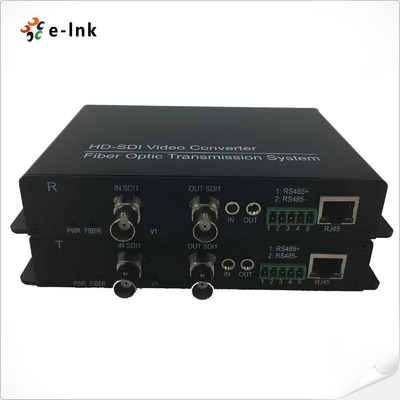

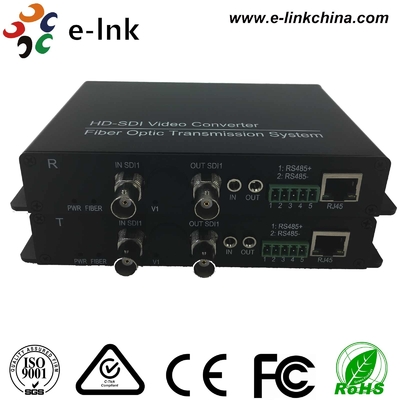

SD/HD/3G-SDI+RS485/RS422/RS232Dati + Ethernet 10/100MConvertitore di fibra
Modulo SFP video SDI Vantaggi
L'intervallo di lunghezza d'onda è di 1310 nm, 1550 nm e 16 altri tipi di lunghezza d'onda CWDM (conformità con ITU-T G.694.2);
Equalizzazione automatica dei cavi, utilizzata per tutte le velocità inferiori a 3,2 Gb/s (Belden 1694A);
Indicazione dello stato del LED per monitorare le condizioni di lavoro;
¢ supporto alla rigenerazione video;
La velocità massima di lavoro è di 3,2 Gb/s.
Per SMPTE 292M (2,9 Gb/s) recupero dell'orologio.
Prodotto plug and play che consente di inviare interfacce video digitali della famiglia SD-SDI / HD-SDI / 3G-SDI su una singola fibra.
Indice tecnico
FibraOptico inIl titolo:
| Interfaccia in fibra | simplex LC |
| Distanza di trasmissione | 550m-120Km ((dipendono dal ricevitore SFP) |
| Lunghezza d'onda | 1310 nm /1550 nm ((dipende dal ricevitore SFP) |
Video
| Interfaccia video | BNC |
| Impedanza di ingresso/uscita video | 75Ω |
| Voltaggio di ingresso/uscita video | Tipico: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Velocità dei bit video | Max 3,2 Gb/s |
| Guadagno differenziale (10%~90% APL) | < 1% |
Video standard SDI
| 270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI)
SMPTE425M3Gb/s Mapping ((3G-SDI)
Interfaccia seriale SMPTE424M 3Gb/s |
Dati
| Interfaccia fisica | Terminale a vite standard industriale |
| Tipo di dati | RS485/RS422/RS232/Manchester |
| Supporto per la frequenza/tasso | 0~400K bps |
Ethernet
| Port | 10/100 Base-T, connettore RJ-45 |
| Modalità di lavoro | Full duplex/half duplex |
| Tasso di dati | 10 Mbps e 100 Mbps Ethernet (Auto Adaptive) |
Fornitore di energia
| Adattatore di alimentazione | AC 100-240V a DC 5V 2A |
| Consumo di energia | 3W |
| Dimensione Dimensione | 166*28*105MM |
| Peso di trasporto | 1.1 kg/coppia |
| (inclusi gli adattatori di alimentazione esterni e la scatola del pacchetto) |
Ambiente
| Temperatura di funzionamento | -40°C +80°C |
| Temperatura di conservazione | -40°C +85°C |
| Umidità di lavoro | 0~95% |
| MTBF | ≥100000 ore |
Convertitore multimediale Ethernet industrialeVisualizzazione
Il convertitore ottico digitale video SDI SD / HD / 3G di E-link® adotta la tecnologia di trasmissione di fibra ottica gigabit completamente digitale.Questi standard sono utilizzati per la trasmissione di dati non compressi, segnali video digitali non crittografati (includendo facoltativamente audio e/o codice orario incorporati) all'interno di impianti televisivi; possono anche essere utilizzati per i dati in pacchetti.E ora con i dispositivi in fibra ottica LNK-HD-SDI puoi trasmettere quei segnali su grandi distanze attraverso cavi in fibra ottica. Il segnale video HD SDI può essere trasmesso attraverso 1 singola fibra con trasmissione a lunga distanza senza distorsioni, di alta qualità. Questa serie di convertitori video a fibra ha prestazioni stabili,qualità dell'immagine chiara, e alta stabilità con LED Indicazione dello stato sul corpo del dispositivo. Lo stato di funzionamento dei dispositivi può essere osservato visivamente. Allo stesso tempo, il valore di interruttore, tensione,lo stato di funzionamento e altre informazioni di segnale utile inverso possono essere controllati dai dati RS485.Questo rende i nostri dispositivi più flessibili quando vengono richieste da diversi clienti.Rete scolastica, monitoraggio industriale (elettricità, chimica, acciaio, petrolio, ferrovie, ecc.), monitoraggio militare (magazzini, frontiere, guardie, ecc.), sistema di trasmissione di programmi televisivi, stadio (per video HD LIVE,trasmissione audio).
